Struktura desky PCB

Struktura desky PCB zahrnuje hlavně různé struktury vrstvy desky, jako jsou jednovrstvé desky, dvouvrstvé desky a vícevrstvé desky . Následuje podrobná strukturální analýza:

1. Deska s jednou vrstvou
Strukturální složení: Na jedné straně je měděná fólie a na druhé straně žádná měděná fólie . jsou obvykle umístěny na boku bez měděné fólie a strana s měděnou fólií se používá hlavně pro kabeláž a pájení .
Scénáře aplikací: Vhodné pro jednoduché obvody, jako jsou elektronické hodiny, hračky atd.

2. Dvouvrstvá deska
Substrátový materiál: Běžně používaným je FR -4, což je směs skleněné vlákniny a epoxidové pryskyřice . Má dobrou mechanickou sílu, izolaci a tepelnou odolnost a může poskytnout stabilní podporu pro desku obvodu .
Conductive layer: That is, copper foil, which is distributed on the upper and lower sides of the substrate. Various circuit patterns are formed through the etching process for current transmission. The thickness of the copper foil can be selected according to requirements. For example, 1 ounce (oz) copper foil is suitable for large currents, and 1/2 měděná fólie unce je vhodná pro běžné obvody .
Izolační materiál: PP (Prepreg) se používá jako izolační materiál uprostřed dvojité vrstvy . Jedná se o směs polotvořené pryskyřice a skleněné vlákno, které mohou pevně spojit obě vrstvy dohromady a zajistit, aby mezi oběma vrstvami neexistoval žádný zkrat .} .}
Materiál pro ochranu povrchu: Včetně pájkové masky a vrstvy hedvábné krejny . Maska pájecí je obecně zelená, červená nebo černý inkoust, která se používá k ochraně mědi před oxidací a rez a brání pájce na nežádoucí místa během pájeného, přičemž pouze polštářky vystavují mědi; Vrstva silkscreen je obvykle bílý inkoust, používaný k tisku textu nebo symbolů, jako jsou pozice komponent a modely na desce PCB, usnadňují sestavení a údržbu .
Scénáře aplikací: Proces výroby je relativně jednodušší než proces vícevrstvých desek . Je vhodný pro středně komplexní obvody, jako jsou zvukové vybavení, televizní sady atd.

3. Vícevrstvá deska
Vrstva signálu: Pro umístění komponent a zapojení se používá hlavní vrstva spojující různé komponenty, včetně vrchní vrstvy (horní vrstva), spodní vrstvy (spodní vrstva) a vrstvy vícenásobného signálu . jeho návrh kabeláže přímo ovlivňuje výkon a spolehlivost celého pcb . . ..
Power layer and ground layer: Usually located in the middle layer, used to provide stable power supply and grounding for the entire circuit board. For example, in a four-layer board, the middle layer 1 may serve as a "power supply dedicated channel", such as the +5V line for powering the entire board, or a copper sheet as the "ground" (Ground), and the middle layer 2 may be divided into another power Vrstva nebo sloužit jako vrstva zapojení pro jinou skupinu signálních linek .
Izolační vrstva: FR -4 nebo jiné izolační materiály se používají k oddělení různých vodivých vrstev, prevenci zkratu a zajištění nezávislosti a stability signálů .

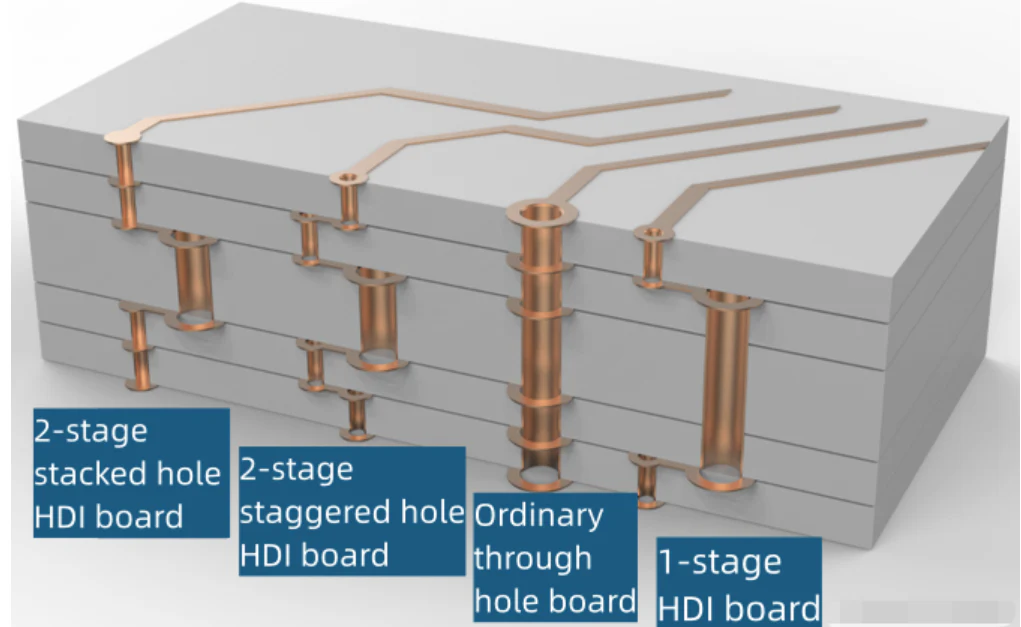

Vias: Včetně otvorů, slepých otvorů a pohřbených děr . skrz otvory procházejí celou deskou a používají se k propojení obvodů různých vrstev a připojení tradičních komponent; Slepé otvory se používají k připojení horní vrstvy a vnitřních vrstev, obvykle pro vysokofrekvenční přenos signálu, což může zkrátit délku dráhy a zrychlit přenos signálu; Pohřbené otvory jsou zodpovědné za elektrická spojení mezi vnitřními vrstvami . V deskách s vysokou hustotou, kombinace slepých otvorů a pohřbených otvorů může pojmout více řádků a zabránit příliš silné desce .
Vrstva povrchové úpravy: Podobně jako deska s dvojitou vrstvou má pájecí masku a vrstvu silkscreen, která hraje roli ochrany a identifikace . Kromě toho, některé špičkové vícevrstvé desky také podstoupí povrchovou půdu a další ošetření a další ošetření .
Scénáře aplikací: Vhodné pro vysokou hustotu, vysokorychlostní a vysokofrekvenční komplexní obvody, jako jsou základní desky z počítačů, mobilní telefony, atd. . Počet vrstev lze zvýšit tak
