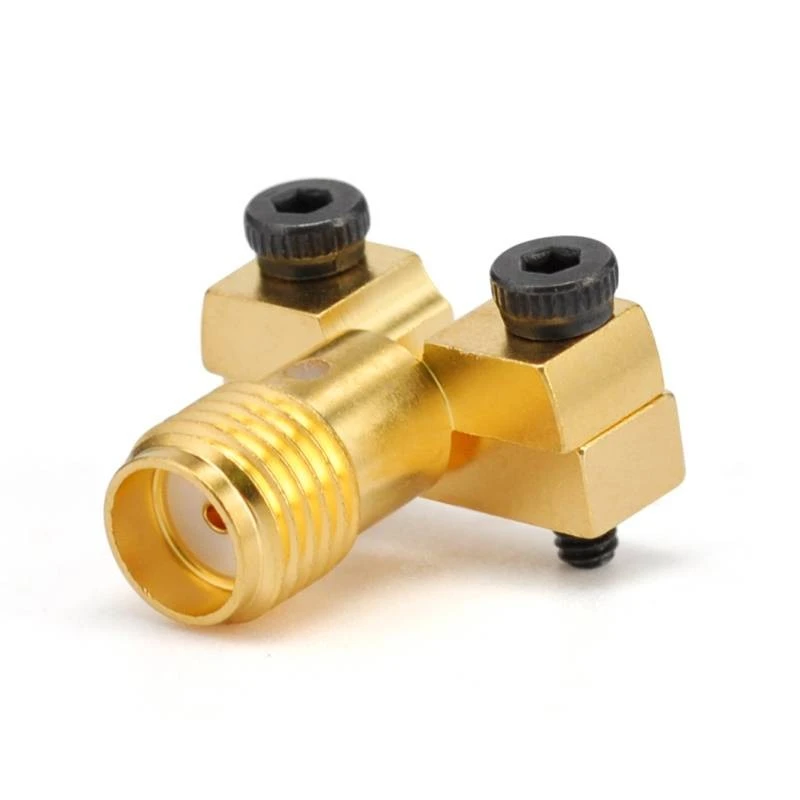

Konektory PCB
Konektory RF PCB, což je zkratka „konektorů desky s frekvenčními plošnými plochami“, jsou profesionální elektrické komponenty. Jsou navrženy tak, aby dosáhly spolehlivého spojení mezi koaxiálními kabely a deskami s obvody (PCB). Tyto konektory hrají klíčovou roli ve vysokofrekvenčním přenosu signálu, což zajišťuje hladký tok dat v širokém rozsahu aplikačních scénářů.
Popis
Úvod produktu
Konektory RF PCB, což je zkratka „konektorů desky s frekvenčními plošnými plochami“, jsou profesionální elektrické komponenty. Jsou navrženy tak, aby dosáhly spolehlivého spojení mezi koaxiálními kabely a deskami s obvody (PCB). Tyto konektory hrají klíčovou roli ve vysokofrekvenčním přenosu signálu, což zajišťuje hladký tok dat v širokém rozsahu aplikačních scénářů.
Konektory PCB RF jsou obvykle navrženy s charakteristickými impedancemi 50 nebo 75 ohmů. Toto přesné porovnávání impedance je nanejvýš důležité, protože se vyrovnává s impedancí přenosových vedení. Neshodná impedance může vést k závažným odrazům signálu, což má za následek významnou ztrátu signálu a degradovanou výkonnost. Tyto konektory jsou speciálně vytvořeny tak, aby zvládly vysokofrekvenční signály. Některé modely jsou schopny pracovat na frekvencích až do 110 GHz nebo dokonce vyšší. Mají nízkou ztrátu vložení, což znamená, že síla signálu zůstává relativně stabilní, když signál prochází konektory.

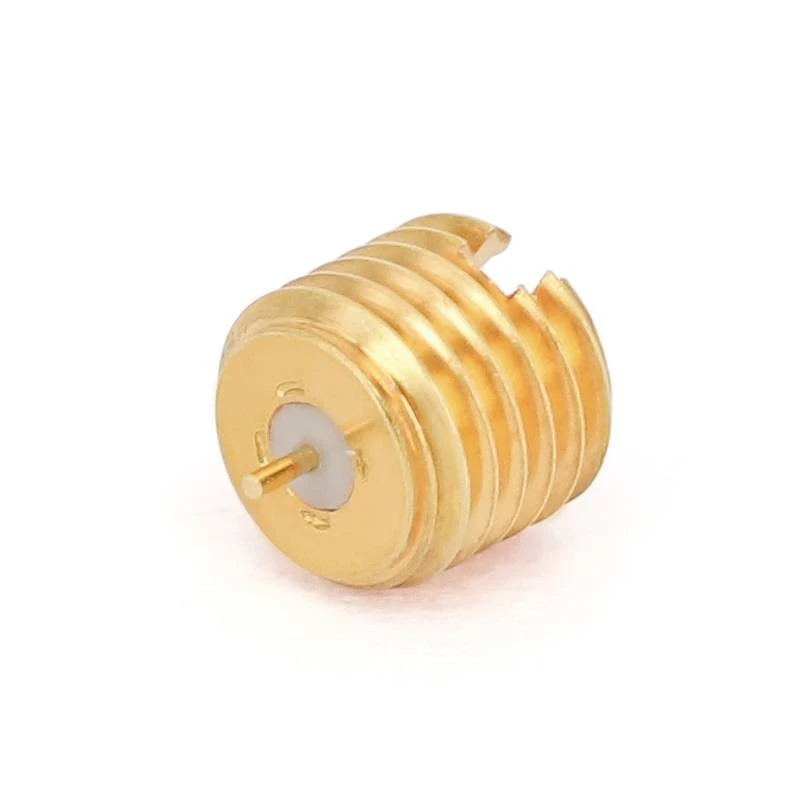

Styl těla produktu
FlexIRF má širokou škálu typů portů pro konektory PCB. Mezi běžně používané patří SMA, 2,92 mm, SSMC, SMB, MMCX, MCX, SMP a SSMP. Můžeme vybrat příslušný konektor na základě scénářů provozní frekvence a instalace.
Přicházejí v různých montážních stylech, včetně montáže na otvory, montáž povrchu a montáže okrajů. To umožňuje snadnou integraci do různých rozvržení PCB. Například, povrchové konektory PCB s povrchem jsou často preferovány v kompaktních elektronických zařízeních, kde je prostor omezený, protože je lze připálit přímo na povrch PCB.
Aplikace produktu
Konektory PCB RF se rozsáhle používají v mobilních základních stanicích, kde zajišťují účinný přenos vysokofrekvenčních signálů mezi anténou a PCB. V lékařských zařízeních, jako jsou stroje MRI (magnetická rezonance) a bezdrátové monitorovací zařízení pro pacienty, se konektory PCB PCB používají k přesnému přenosu vysokofrekvenčních signálů. V automobilovém průmyslu se konektory PCB PCB používají v aplikacích, jako jsou automobilové radarové systémy pro funkce, jako je adaptivní tempomat.
FAQ
Data specifikace produktu
|
Konfigurace |
|
|
Typ konektoru |
SMA/2,92 mm/2,4 mm/1,85 mm/GPO |
|
Impedance konektoru |
50 ohmů |
|
Polarita konektoru |
Norma |
|

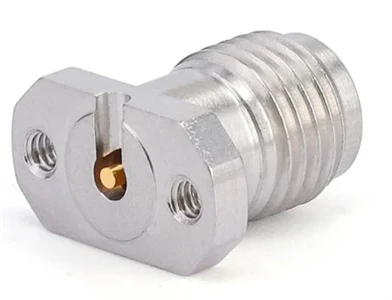

Metoda montáže konektoru |
Příruba příruby/ 2 díry/ příruba 4 díry |
|
Metoda připojení |
Kontakt |
|
Informace o materiálech |
|
|
Středový kontakt |
Cube Gold Ponesené |
|
Vnější kontakt |
Mosazné zlato |
|
Tělo |
Mosazná zlatá pokovená a nerezová ocel |
|
Dielektrikum |
PEI/PTFE |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-55 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
Typ produktu

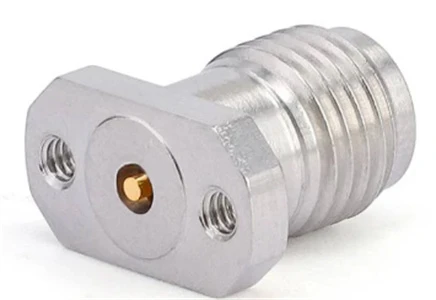

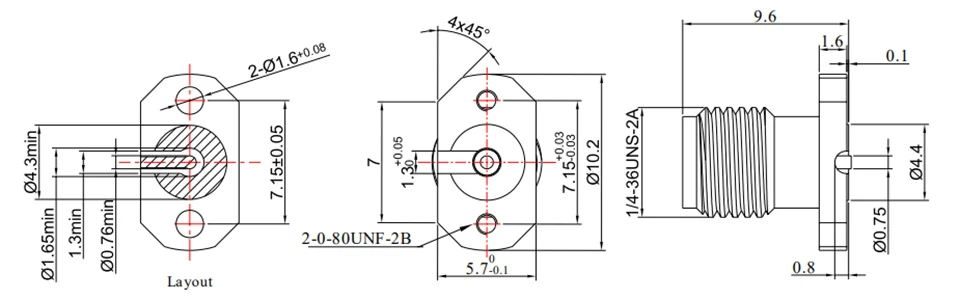

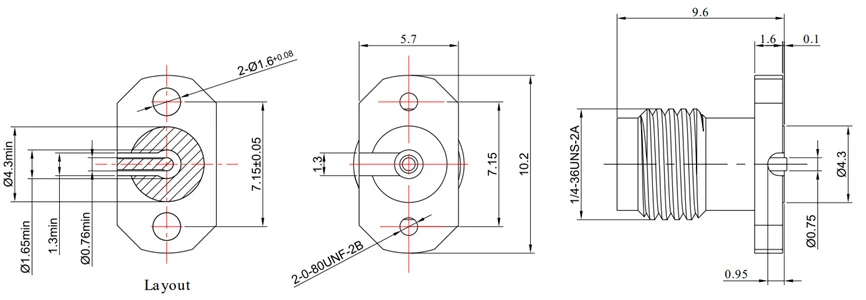

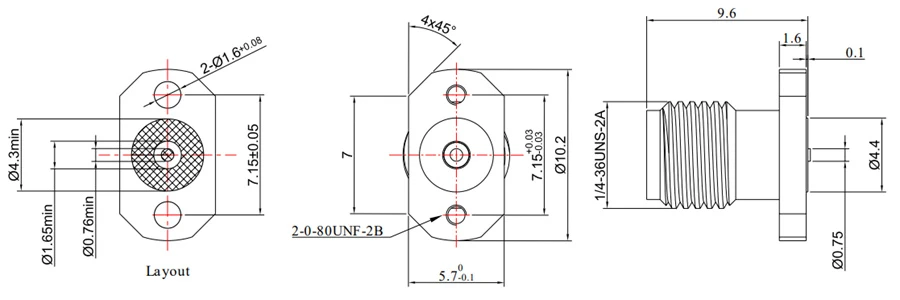

| Konektory PCB SMA | |||||
 |
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

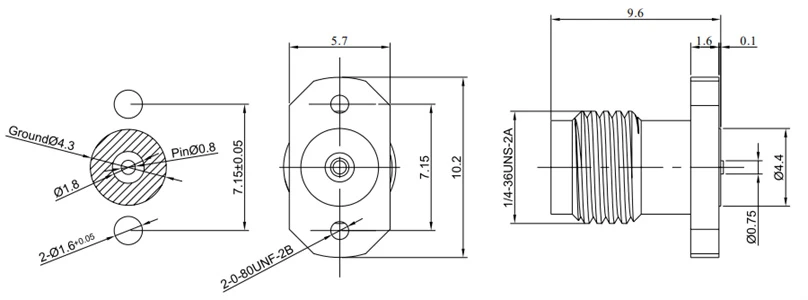

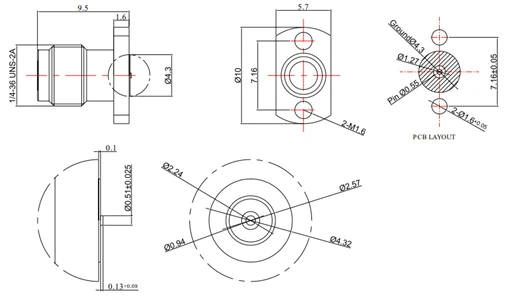

Fr 2- SMA-KFD 216-4 |
DC - 26. 5GHz |
1.20 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KFD216 |
DC - 26. 5GHz |
1.20 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

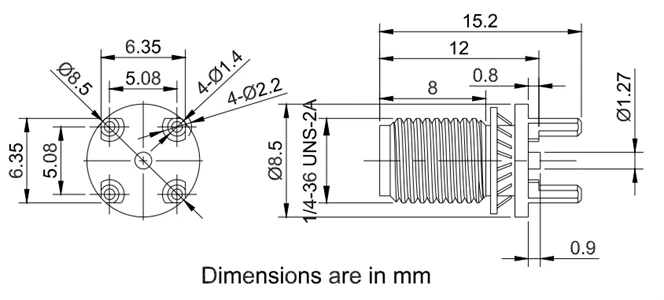

Fr 2- SMA-KHD 104-1 |
DC - 12. 4GHz |
1.20 |
Pájení kazety |
Mosazné zlato |
Na |
|

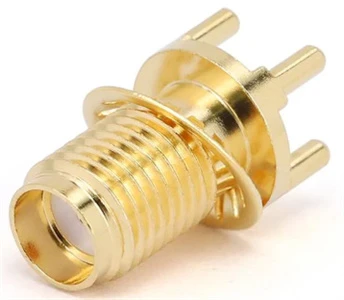

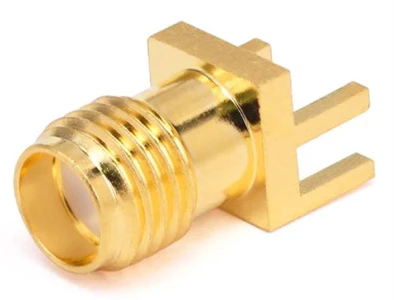

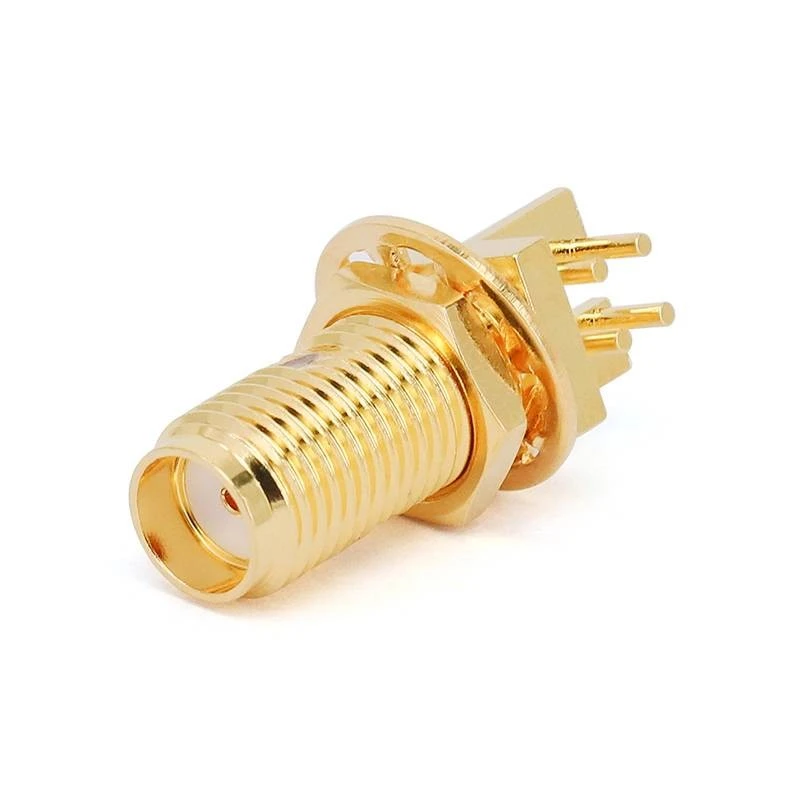

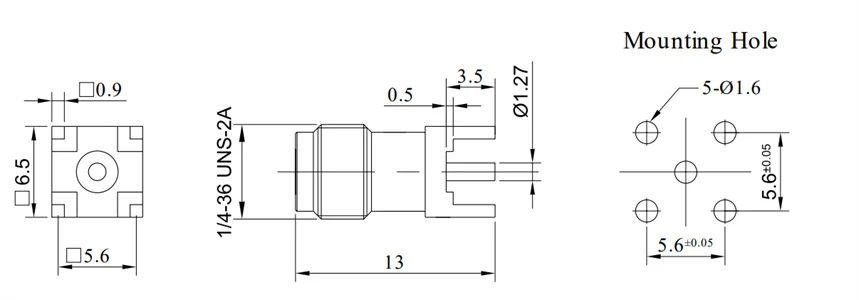

Konektory PCB SMA |
|||||
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
|
||||
|

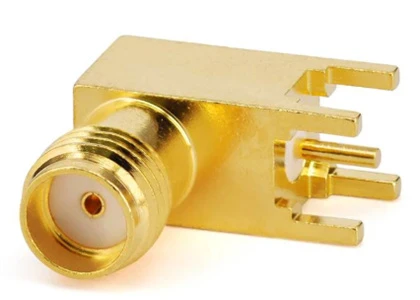

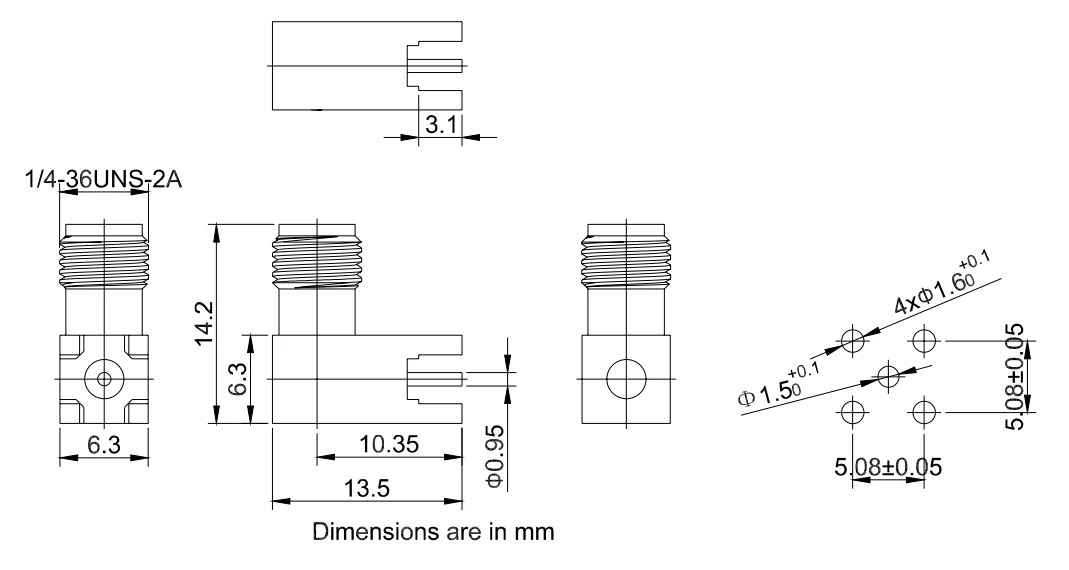

SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

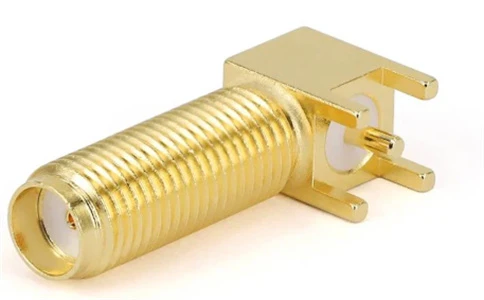

Fr 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|

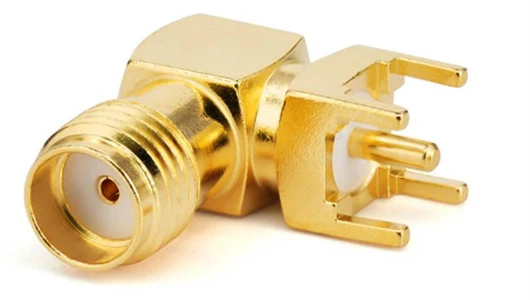

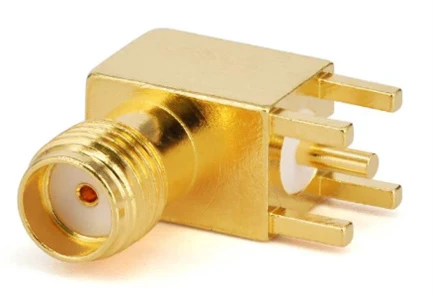

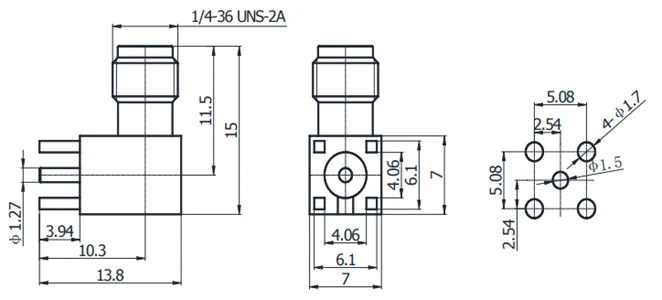

Konektory PCB SMA |
|||||
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

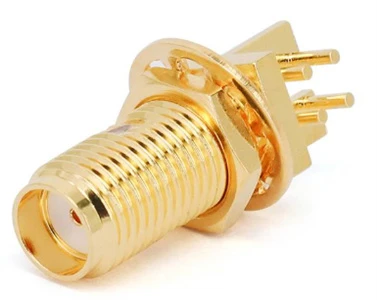

Fr 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
Konektory PCB SMA |
|||||
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

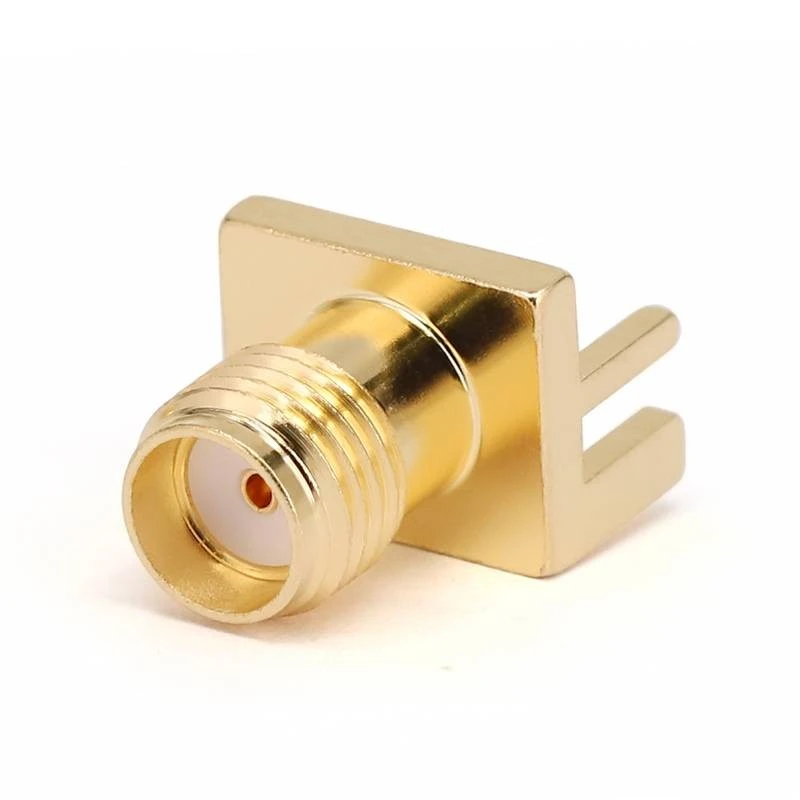

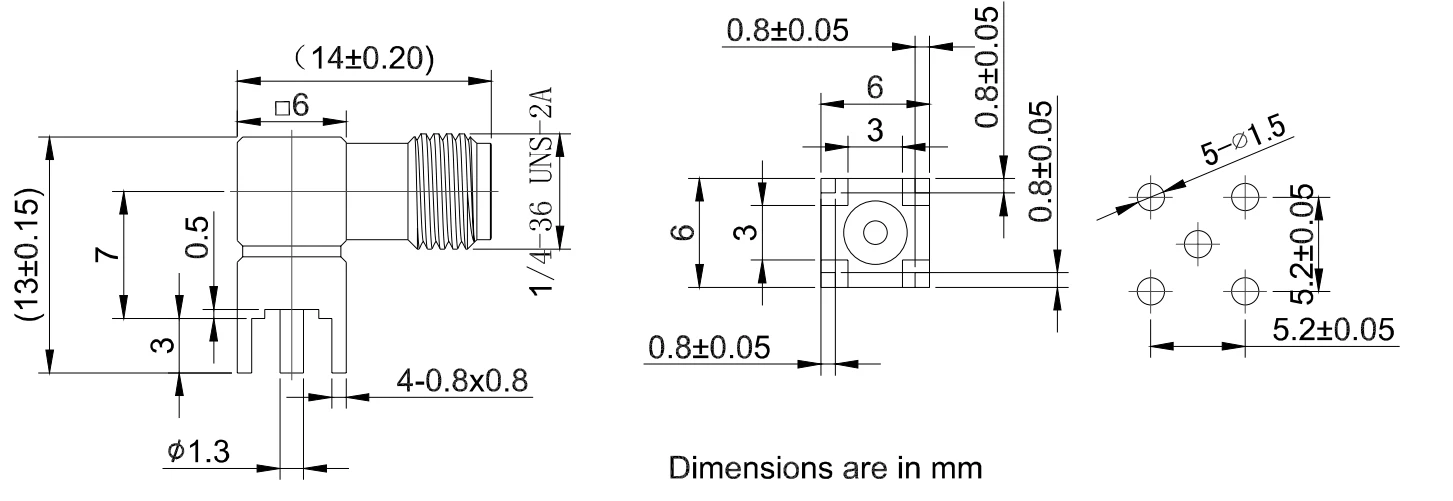

Fr 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Pájení vodorovné kazety |
Mosazné zlato |
Na |
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|

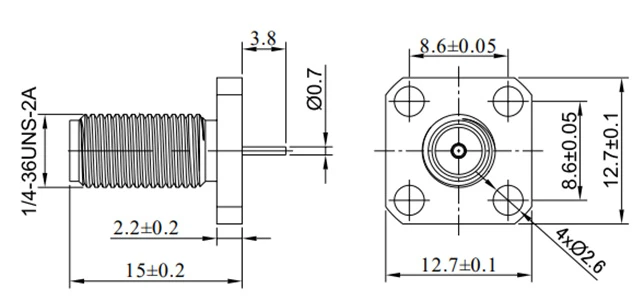

SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Upevnění šroubu |
Mosazné zlato |
Na |
|

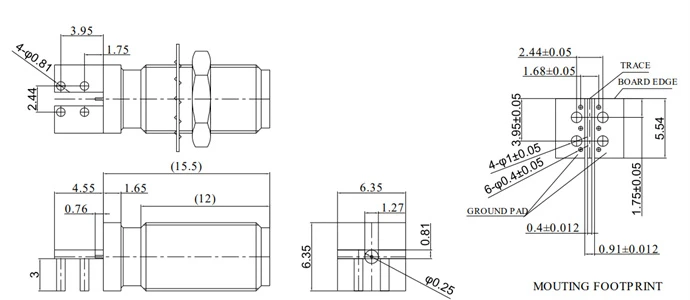

Konektory PCB SMA |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KYHD321 |
DC - 26. 5GHz |
1.30 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- SMA-KHD |
DC - 6 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|

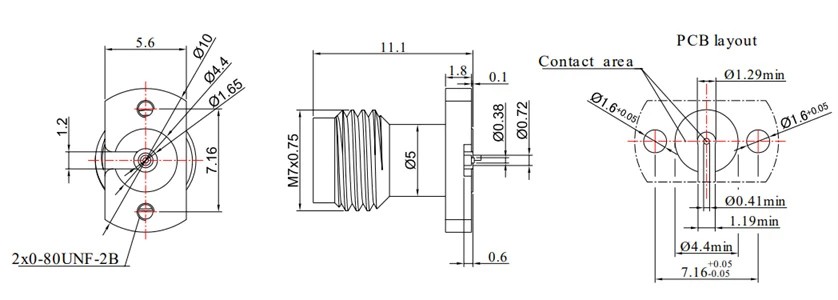

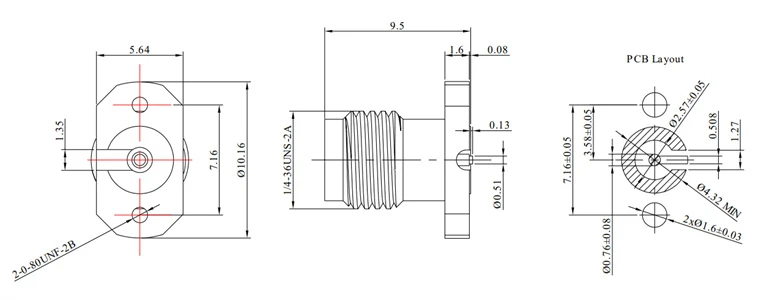

2,92 mm konektory PCB |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-2. 92- kfd216 |
DC - 40 GHz |
1.25 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-2. 92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

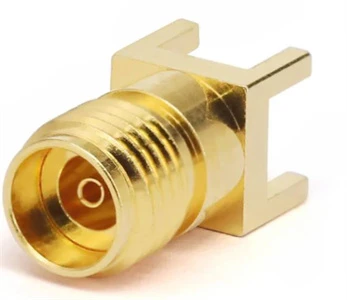

Fr 2-2. 92- khd100 |
DC - 40 GHz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|
3,5 mm konektory PCB |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-3. 5- kfd216 |
DC - 26. 5GHz |
1.25 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-3. 5- kfd 216-1 |
DC - 26. 5GHz |
1.25 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|

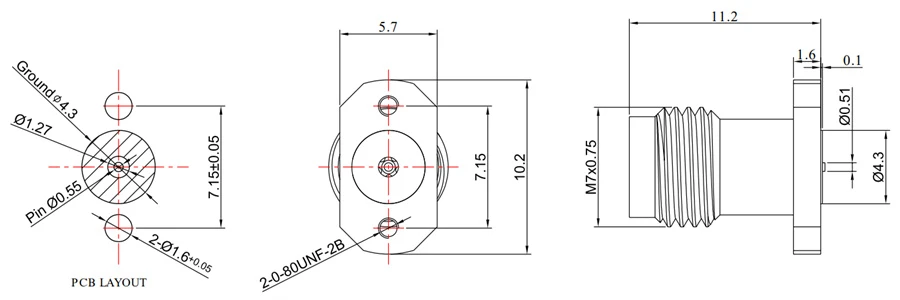

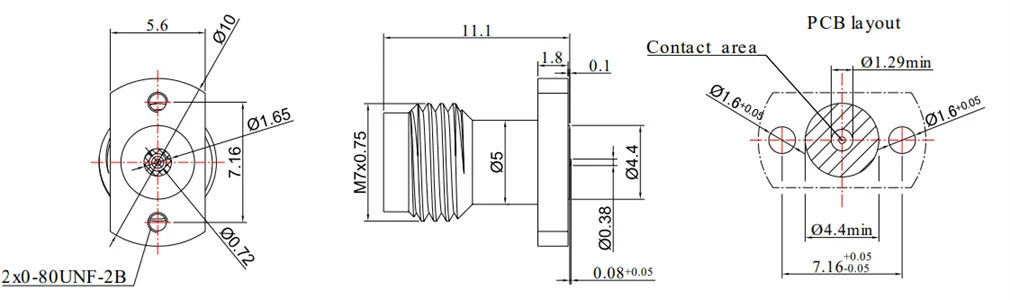

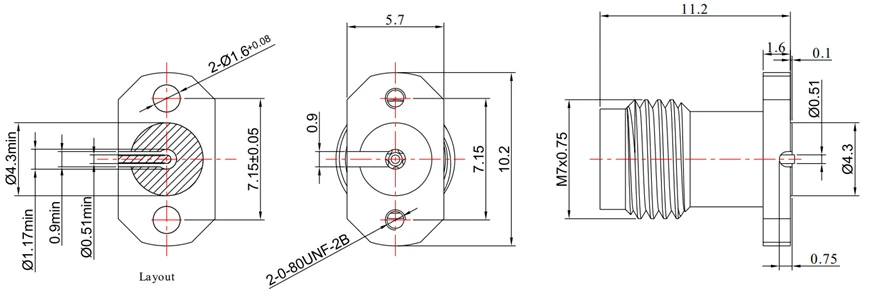

2,4 mm konektory PCB |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-2. 4- kfd216 |
DC - 50 Hz |
1.25 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|
1,85 mm konektory PCB |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-1. 85- kfd216 |
DC - 67 Hz |
1.30 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|

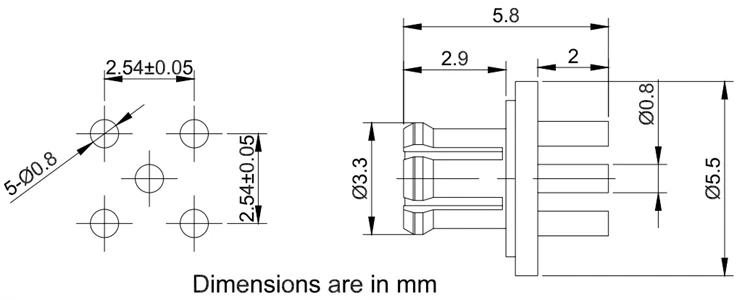

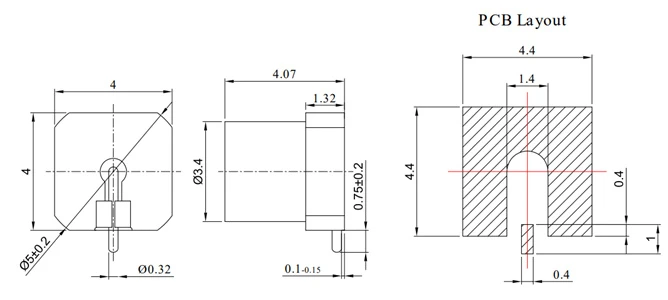

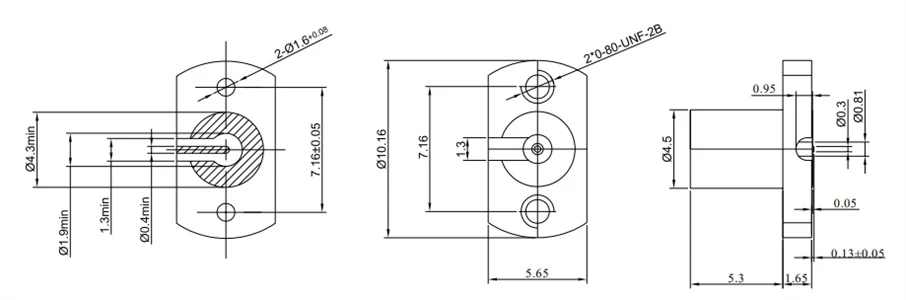

Konektory PCB GPO (SMP) |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

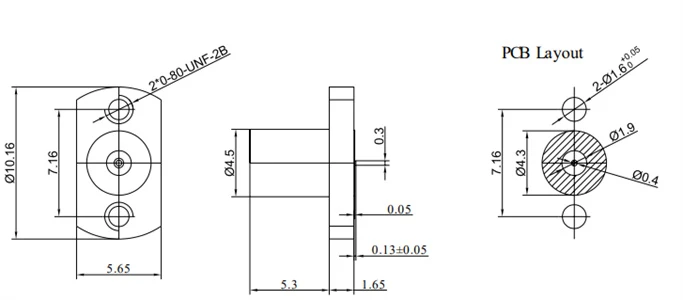

Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Upevnění šroubu |
Nerez |
Povrchový signál |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Upevnění šroubu |
Nerez |
Střední a spodní signály |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Pájení kazety |
Mosazné zlato |
Na |
|

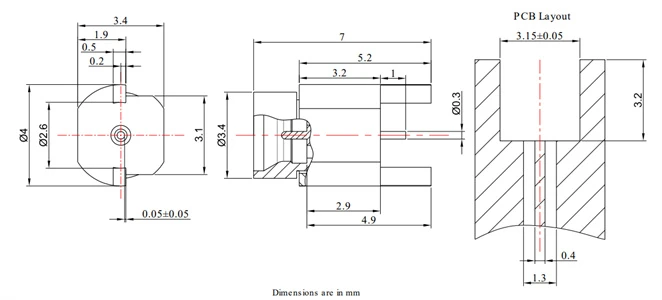

Konektory PCB GPO (SMP) |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|

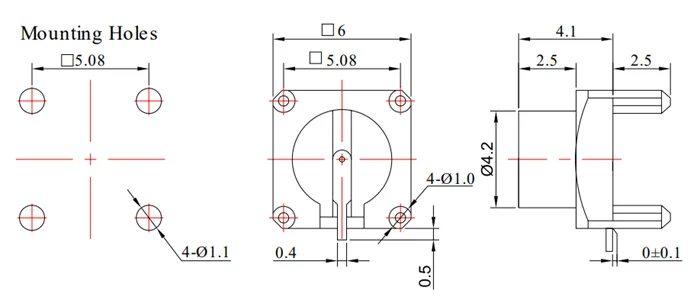

Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Pájení kazety |
Mosazné zlato |
Omezené zadržení |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gpo-jfd 246- f |
DC - 26. 5GHz |
1.45 |
Upevnění šroubu |
Mosazné zlato |
Úplné zadržení |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gpo-jhd 23- f |
DC - 26. 5GHz |
1.45 |
Pájení kazety a povrchu |
Mosazné zlato |
Úplné zadržení |
|
Konektory PCB GPO (SMP) |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gpo-jhd 23- l |
DC - 26. 5GHz |
1.45 |
Pájení kazety a povrchu |
Mosazné zlato |
Omezené zadržení |
|
|
|
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gpo-jhd 23- s |
DC - 26. 5GHz |
1.45 |
Pájení kazety a povrchu |
Mosazné zlato |
Hladký |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gpo-jhd 2- s |
DC - 26. 5GHz |
1.45 |
Pájení kazety |
Mosazné zlato |
Hladký |
|

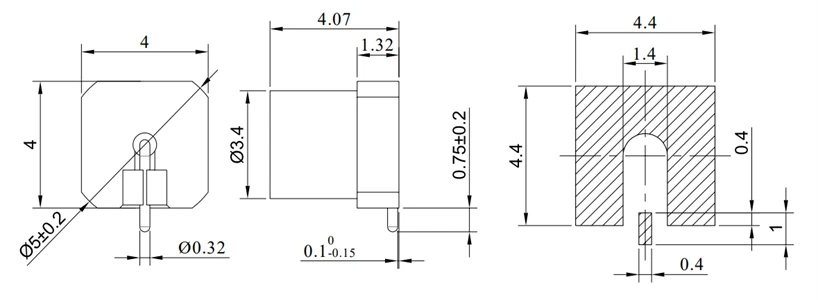

Konektory PCB GPPO (mini-SMP) |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Pájení povrchu |
Mosazné zlato |
Hladký |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Pájení povrchu |
Mosazné zlato |
Úplné zadržení |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|

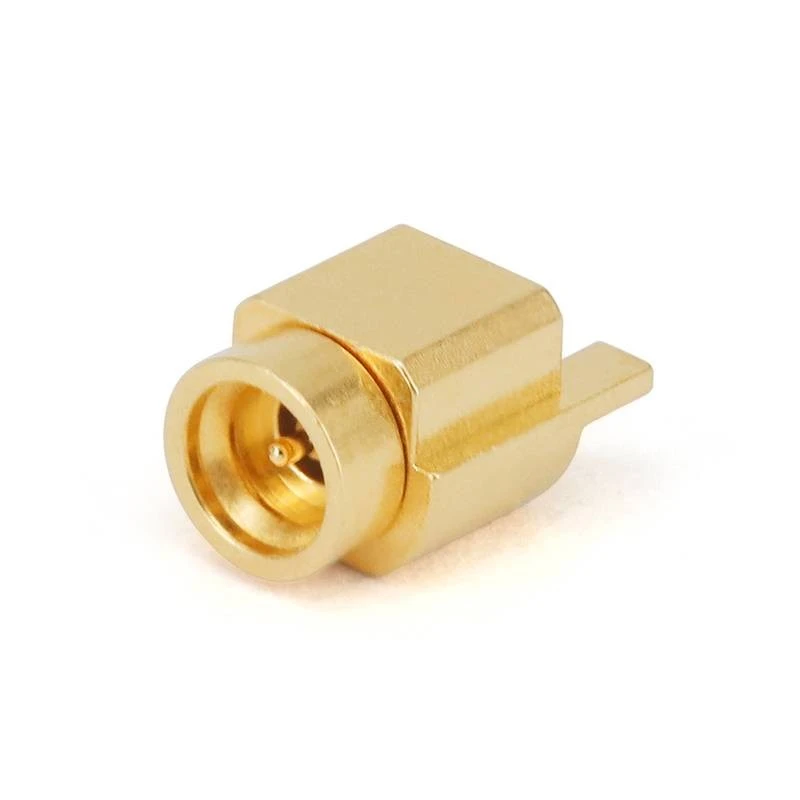

Fr 2- gppo-jhd20r |
DC - 40 GHz |
1.25 |
Horizontální pájení povrchu |
Mosazné zlato |
Hladký |
|
Konektory PCB GPPO (Mini-SMP) a G3PO (SMPS) |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Pájení kazety |
Mosazné zlato |
Hladký |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Typ rozhraní |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horizontální pájení povrchu |
Mosazné zlato |
Hladký |
|

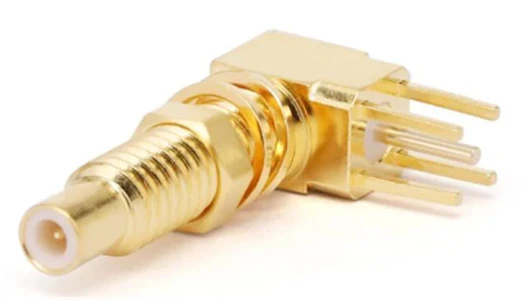

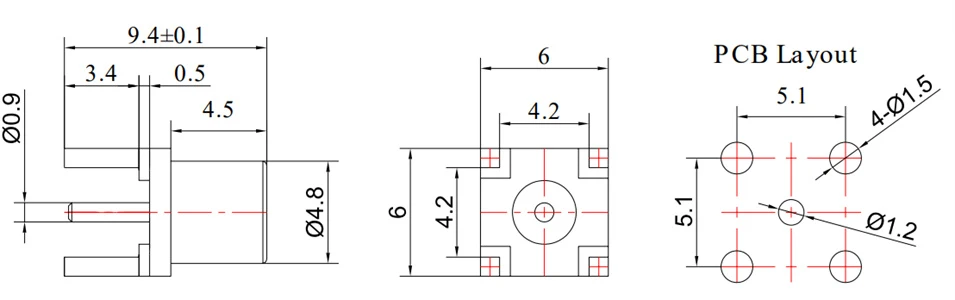

Konektory PCB SSMC |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

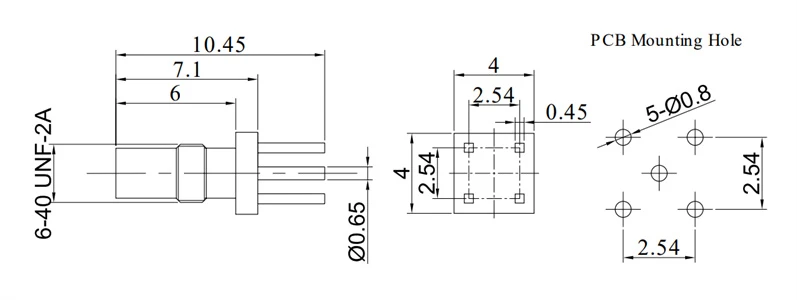

Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

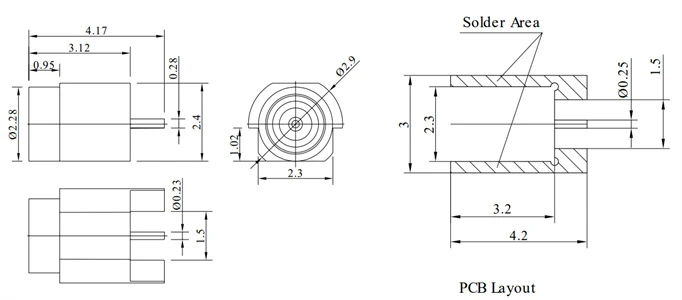

Fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
Pájení kazety |
Mosazné zlato |
Hladký |
|

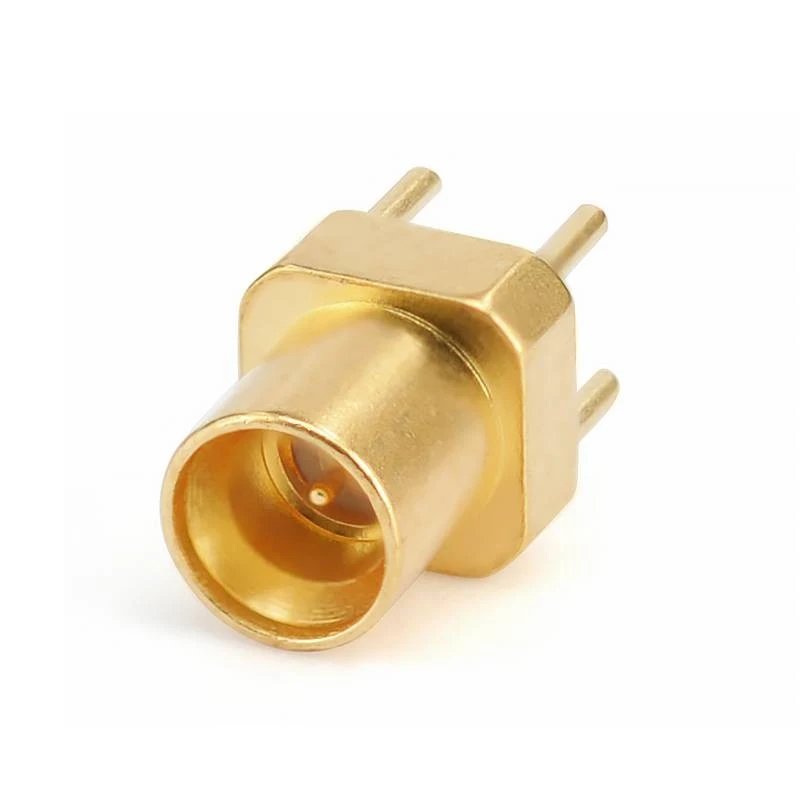

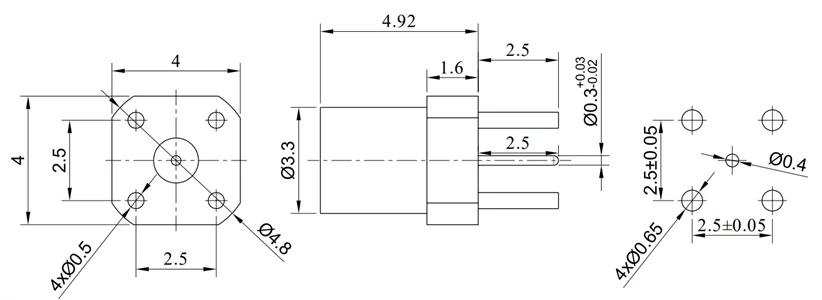

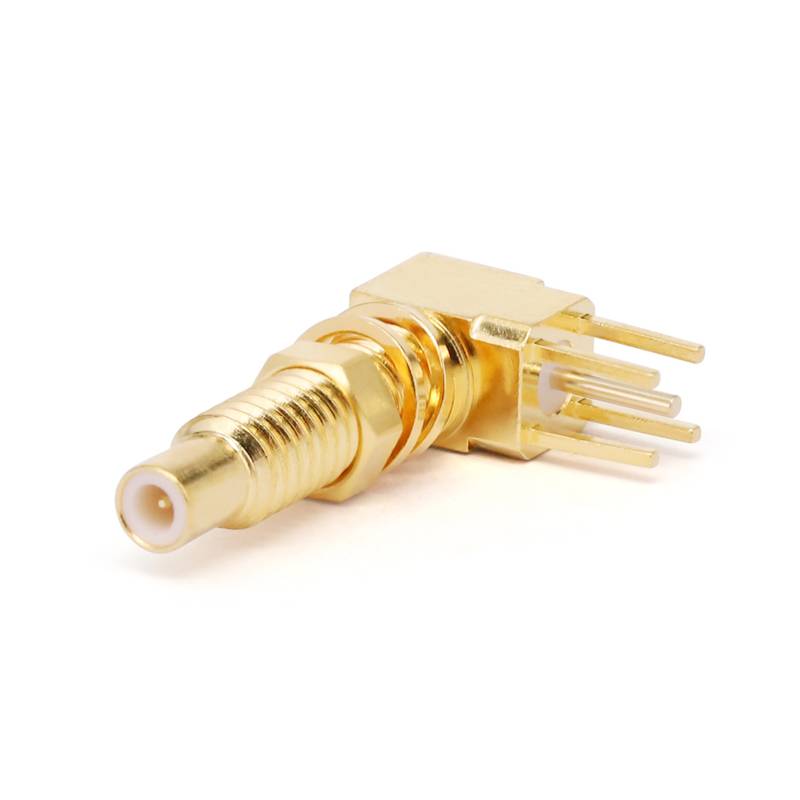

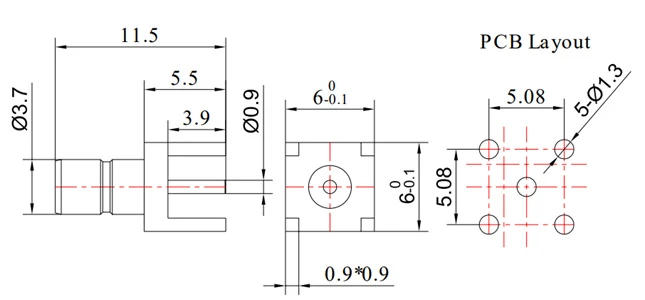

Konektory PCB MMCX & MCX |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Pájení kazety |
Mosazné zlato |
Na |
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

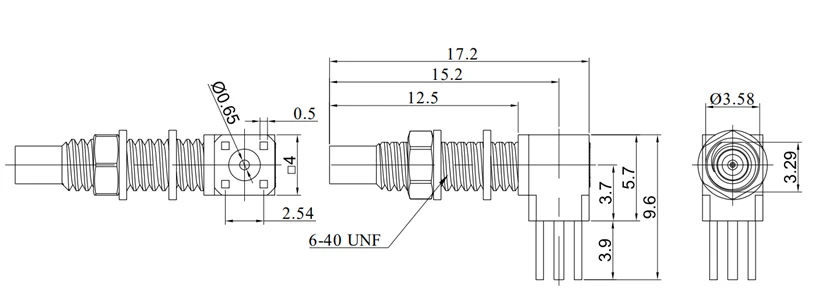

Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Mount přepážky |
Mosazné zlato |
Na |
|
|
 |
||||
|

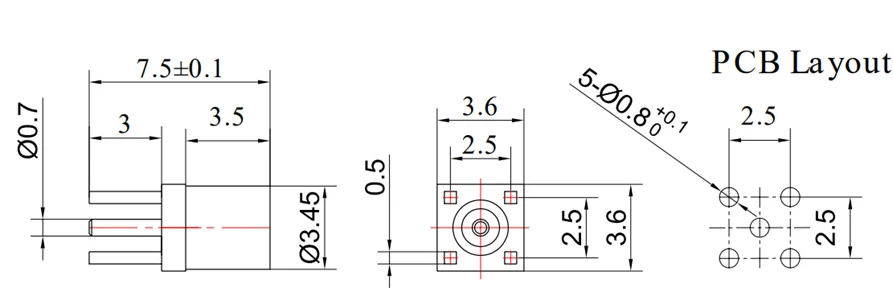

SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Pájení kazety |
Mosazné zlato |
Na |
|

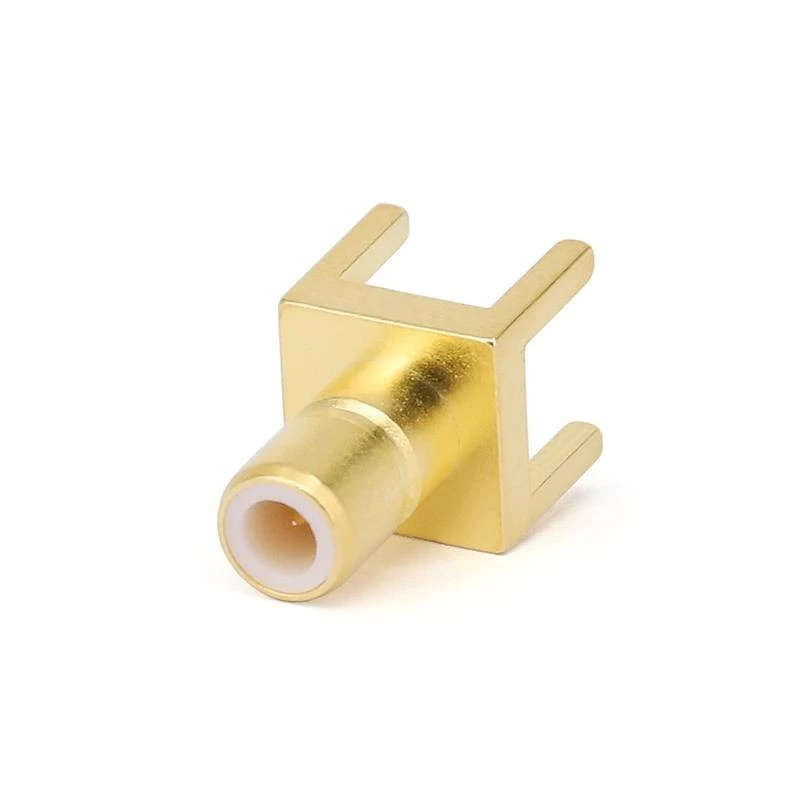

Konektory PCB SMB |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|

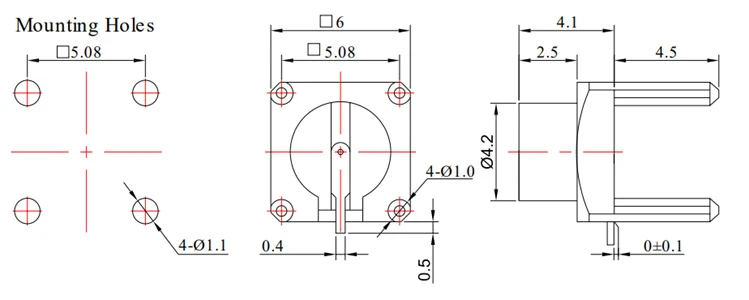

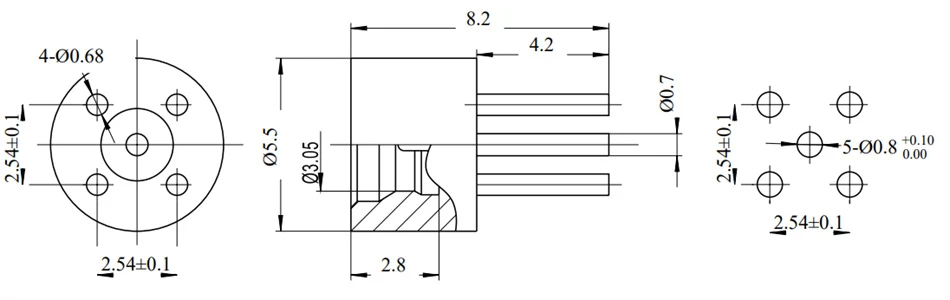

Fr 2- smb-jhd101e |
DC - 6 GHz |
1.35 |
Pájení kazety |
Mosazné zlato |
Na |
|
Konektory PCB BNC |
|||||
|
|
 |
||||
|
SKU |
Frekvence |
VSWR |
Instalace |
Materiál |
Signální režim |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Mount přepážky |
Mosaz Ni |
Na |
