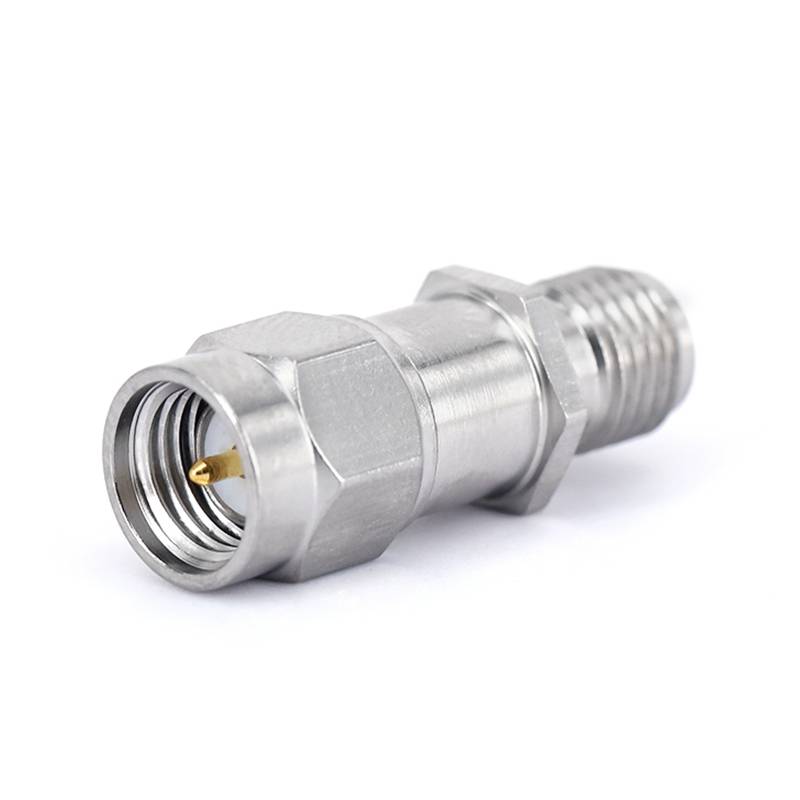

Vnitřní DC bloky

The core function of DC Block is to prevent direct current (DC) signals from passing through while allowing alternating current (AC) signals, especially radio frequency (RF) signals, to pass through smoothly. This characteristic is of great importance in many circuits as it can prevent DC signals from having unwanted effects on subsequent circuits. For example, it protects sensitive RF components from the damage caused přímým proudem a vyhýbá se rušení zkreslení DC s normálním přenosem RF signálů .

U některých scénářů aplikací, které vyžadují připojení k koaxiálním kabelům, budou použity RF DC bloky s koaxiálním balením . Tento balení má vynikající výkon RF a anti-interferenční schopnosti, což zajišťuje efektivní přenos RF signálů mezi koaxiálním kabelem a vnitřním obvodem.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}.}}}} {2} {2} { Připojení k vnější vrstvě stínění koaxiálního kabelu . Vnitřní obvod je připojen k kolíkům prostřednictvím speciální RF připojení, aby splňoval požadavky na výkon při nízké ztrátě a vysokou izolaci . Obecně, koaxiální rozhraní DC bloků, a zahrnují koaxiální rozhraní a zahrnují rozhraní RF, jako jsou SMA, 2 {}}} 92 mm a a a a a a {}}}}}}}} 92 mm, a a a a a {}} 92 mm, a a a a {7} 92 mm, a a a {}} 92 mm, a SMA, 2 {} 92 mm a. 1 . 85mm. Vnější vodič je pasivován z nerezové oceli a vodivý materiál je mosaz nakloněn zlatem.

V bezdrátové komunikaci: V bezdrátových transceiverech se používá k oddělení DC a AC složek signálů rádiové frekvence (RF) . Zabrání DC zkreslení v ovlivnění zpracování RF signálů následnými obvody, což zajišťuje normální přenos a amplifikace RF signálů .

SKU	Série konektoru	Frekvence	VSWR	Ztráta vložení
Fr 5- gdcb -18 g-smas -50	SMA žena	10MHz ~ 18GHz	1.35	0,7 dB
Napětí, DC max (volty)	Power, max vstup (watts)	Typ bloku	Materiál těla	Pokovování
+50	2	Vnitřní blok	Nerez	Pasivovaný

SKU	Série konektoru	Frekvence	VSWR	Ztráta vložení

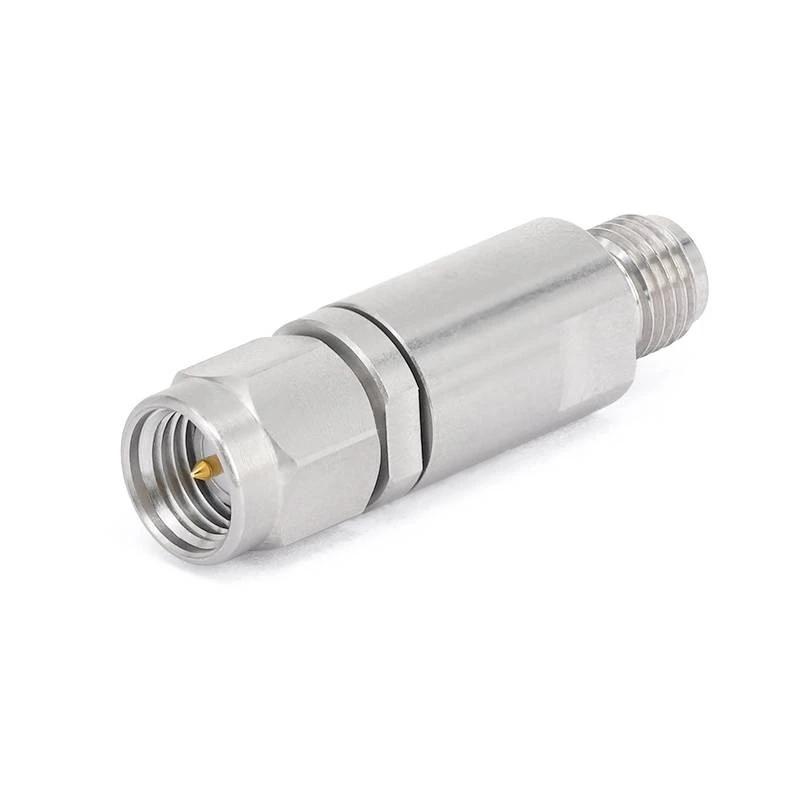

Fr 5- gdcb -27 g-sma-jk	SMA žena	30MHz ~ 27GHz	1.25	0,8 dB
Napětí, DC max (volty)	Power, max vstup (watts)	Typ bloku	Materiál těla	Pokovování
+50	2	Vnitřní blok	Nerez	Pasivovaný

SKU	Série konektoru	Frekvence	VSWR	Ztráta vložení

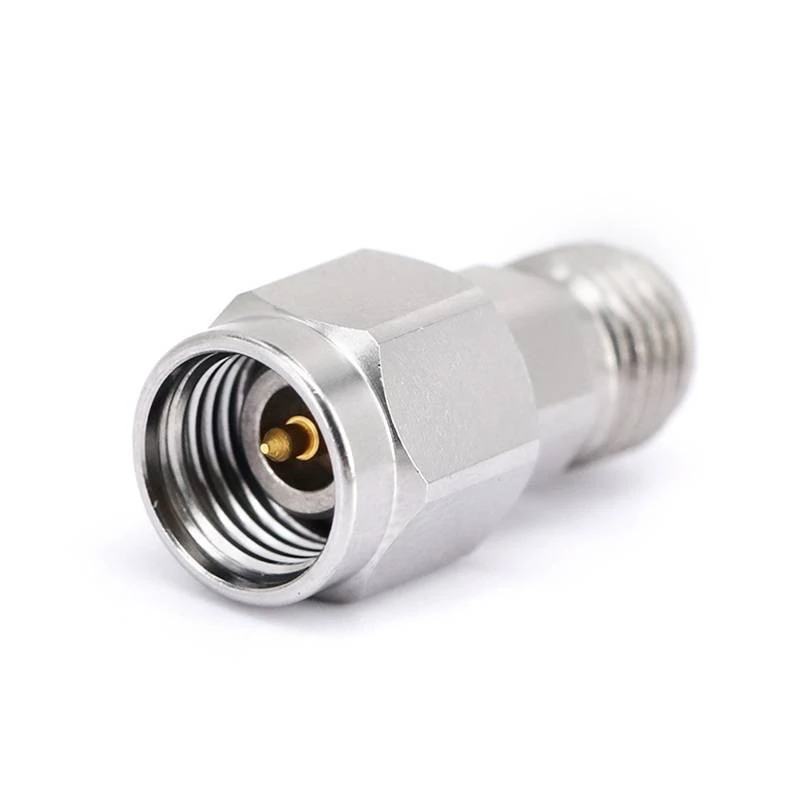

Fr 5- gdcb -40 g -292 e	2,92 mm žena	10MHz ~ 40GHz	1.30	0,5 dB
Napětí, DC max (volty)	Power, max vstup (watts)	Typ bloku	Materiál těla	Pokovování
+60	2	Vnitřní blok	Nerez	Pasivovaný

SKU	Série konektoru	Frekvence	VSWR	Ztráta vložení

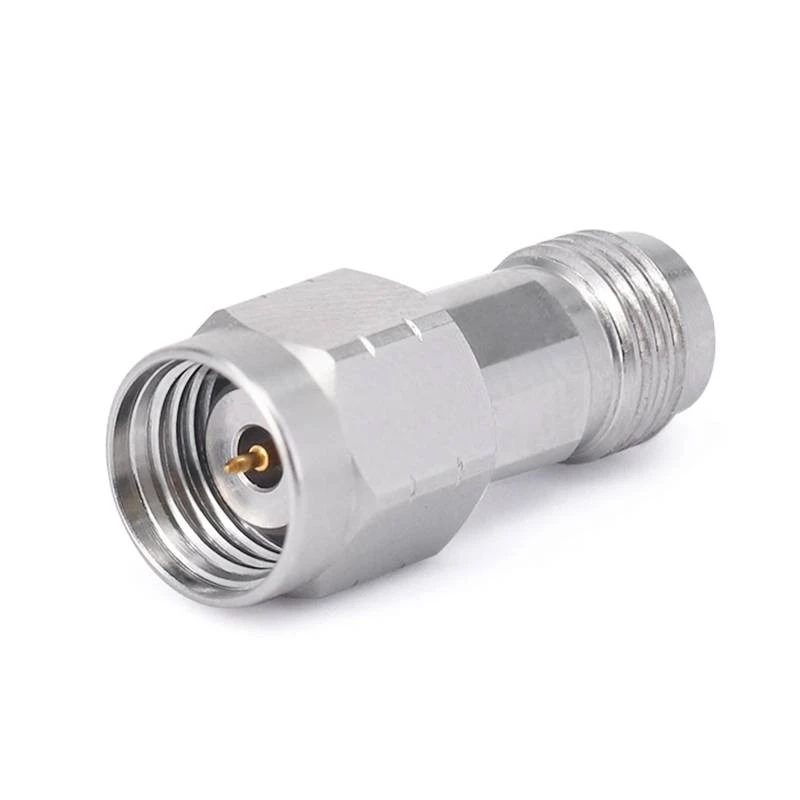

Fr 5- gdcb -67 g -185 e	1,85 mm žena	10 MHz ~ 67 GHz	1.50	0,9 dB
Napětí, DC max (volty)	Power, max vstup (watts)	Typ bloku	Materiál těla	Pokovování
+60	2	Vnitřní blok	Nerez	Pasivovaný
