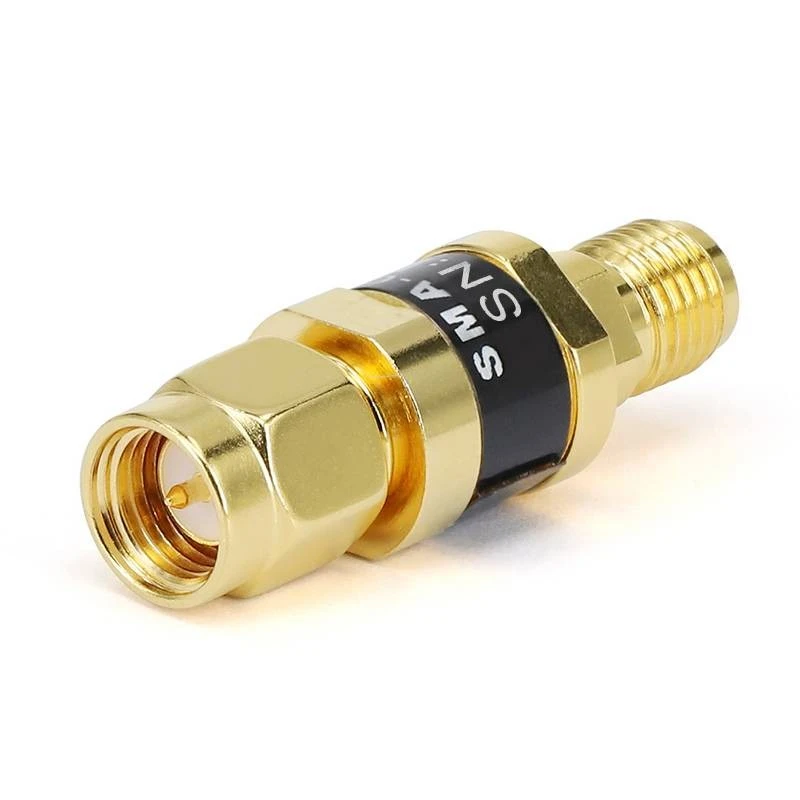

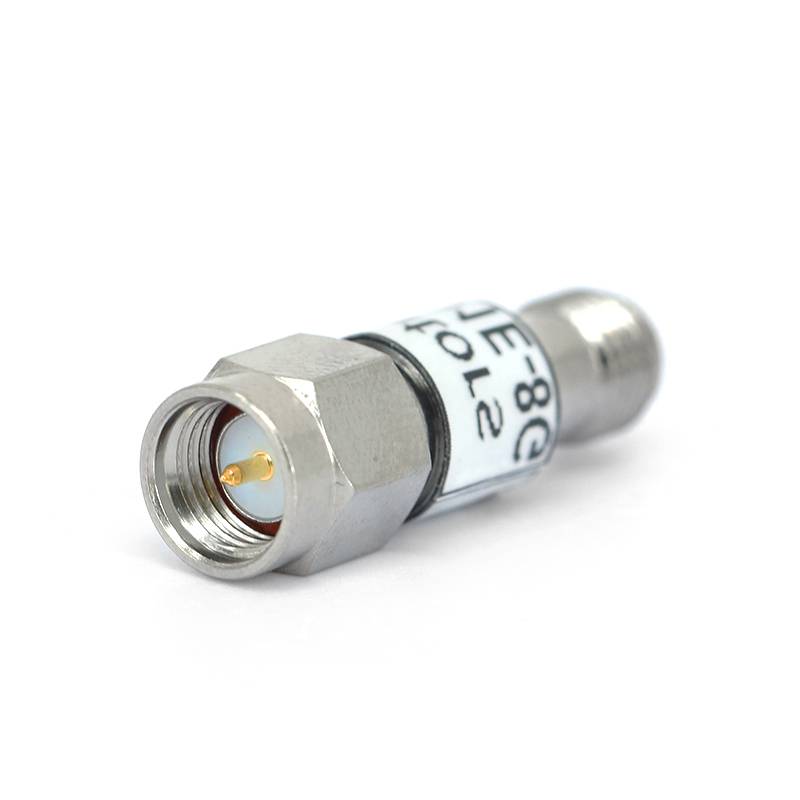

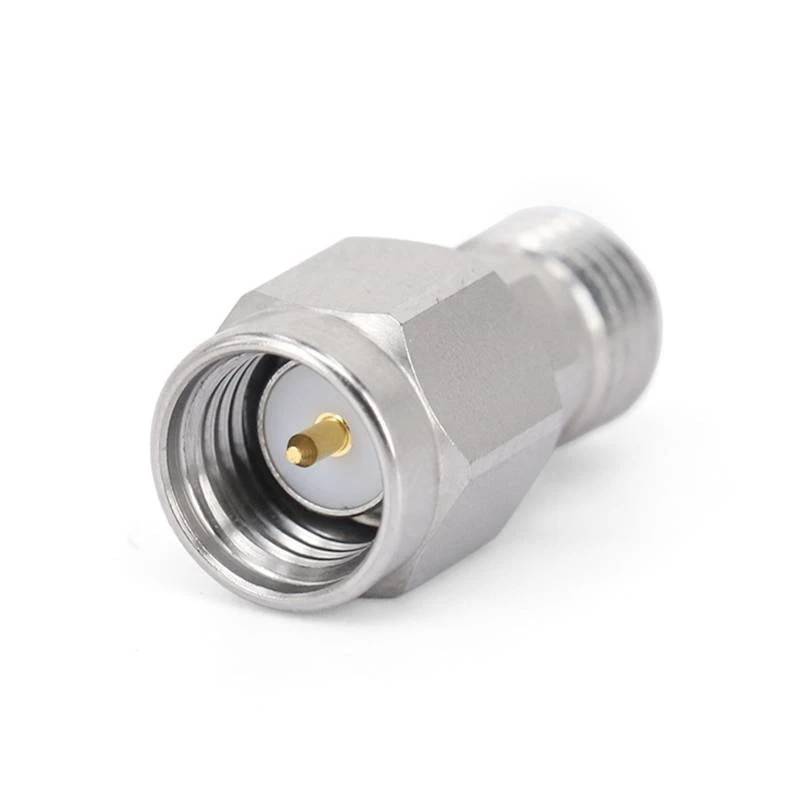

Attenutory SMA
Attenuátory SMA jsou vybaveny konektory SMA, obvykle mají samec SMA na jednom konci samčí SMA na druhém . SMA Attenuator je elektronická složka používaná v rádiové frekvenci (RF) a mikrovlnné obvody . má specifickou nepedanci (obvykle 50 ohmů) a používá se k redukci aplánům o astlátku o aplážii o aplážitě podle aplánu o rf asvětlu nebo se snižují na mikrovlnné signály nebo se snižují na mikrovlnné signály nebo se snižují na mikrovlnné signály nebo se snižují signály. podíl bez významného ovlivnění frekvenčních charakteristik signálů .
Popis
Úvod produktu
Attenuátory SMA jsou vybaveny konektory SMA, obvykle mají samec SMA na jednom konci samčí SMA na druhém . SMA Attenuator je elektronická složka používaná v rádiové frekvenci (RF) a mikrovlnné obvody . má specifickou nepedanci (obvykle 50 ohmů) a používá se k redukci aplánům o astlátku o aplážii o aplážitě podle aplánu o rf asvětlu nebo se snižují na mikrovlnné signály nebo se snižují na mikrovlnné signály nebo se snižují na mikrovlnné signály nebo se snižují signály. podíl bez významného ovlivnění frekvenčních charakteristik signálů .
Síla signálu je rozptýlena prostřednictvím prvků vnitřního odporu k dosažení útlumu amplitudy signálu . Podle různých konfigurací odporu lze dosáhnout různých stupňů útlumu a útlum je obvykle vyjádřeno v decibelech (dB) .
Aplikace produktu
Obecně se používá v bezdrátové komunikaci, radarové, satelitní komunikaci, testování a měření a dalších polích . Používá se k úpravě síly signálu, odpovídá úrovni signálu, zlepšení dynamického rozsahu systému a zabraňování přetížení přijímače .
Zakázka FAQ
 |
|

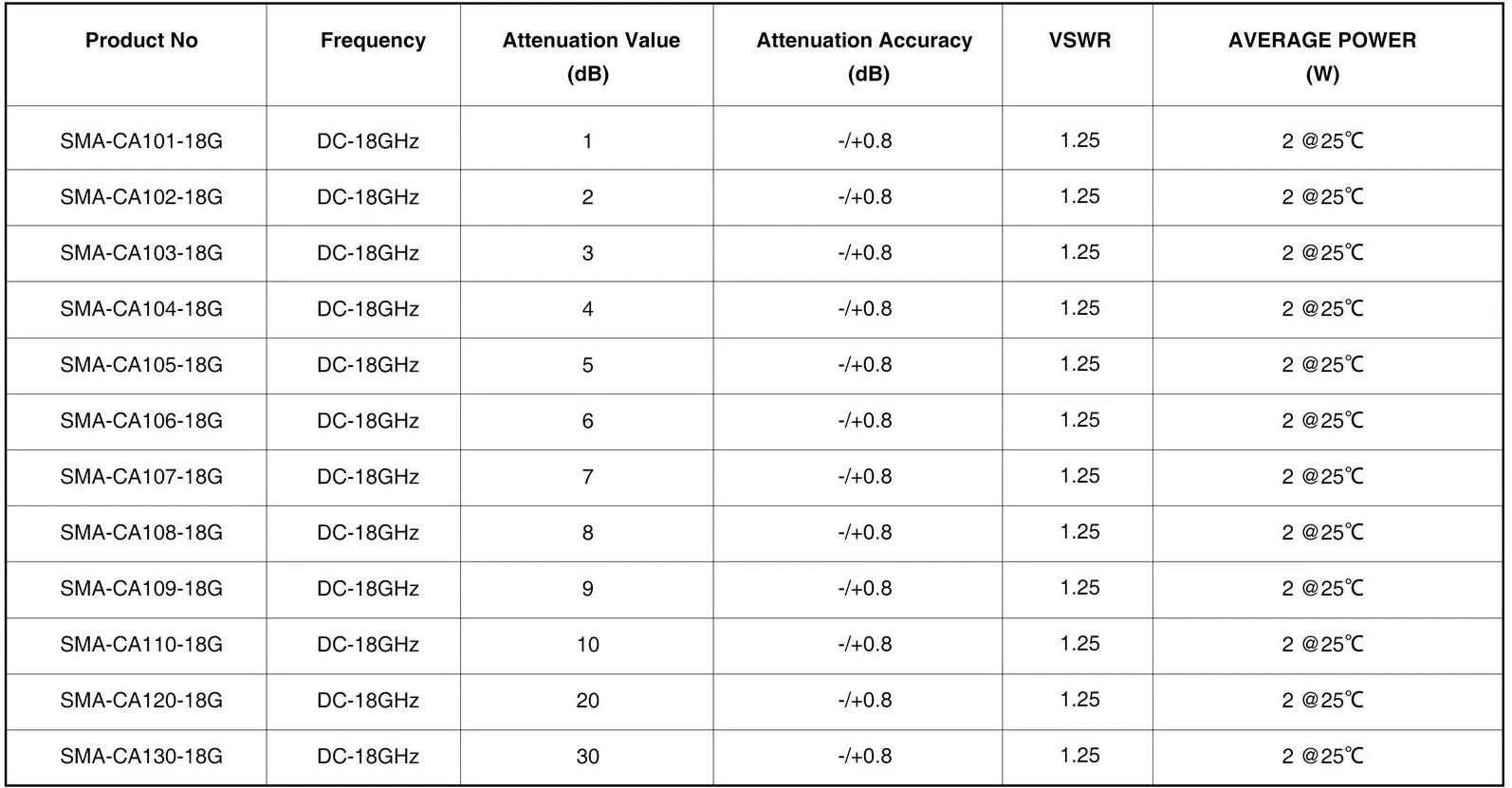

Tabulka parametru elektrického výkonu
|
Produkt Konfigurace |
|
|
Série konektoru |
SMA |
|
Série konektoru |
SMA |
|
Polarita konektoru |
Norma |
|
Polarita konektoru |
Norma |
|
Pohlaví konektoru |
Samec |
|
Pohlaví konektoru |
Žena |
|
Impedance konektoru (ohm) |
50 |
|
Impedance konektoru (ohm) |
50 |
| Mechanický Data | |
|
Min . Pájecí cykly |
Větší nebo rovna 500 |
|
Konektor v těle materiálu |
Mosaz |
|
Konektor v pokovování těla |
Tri-Metal |
|
Materiál těla konektoru |
Mosaz |
|
Konektor Out tělesné pokovování |
Tri-Metal |
| Enviromentální Specifikace | |
|
Rohs vyhovuje |
Ano |
|
Provozní teplotní rozsah |
-45 stupeň na +125 stupeň |

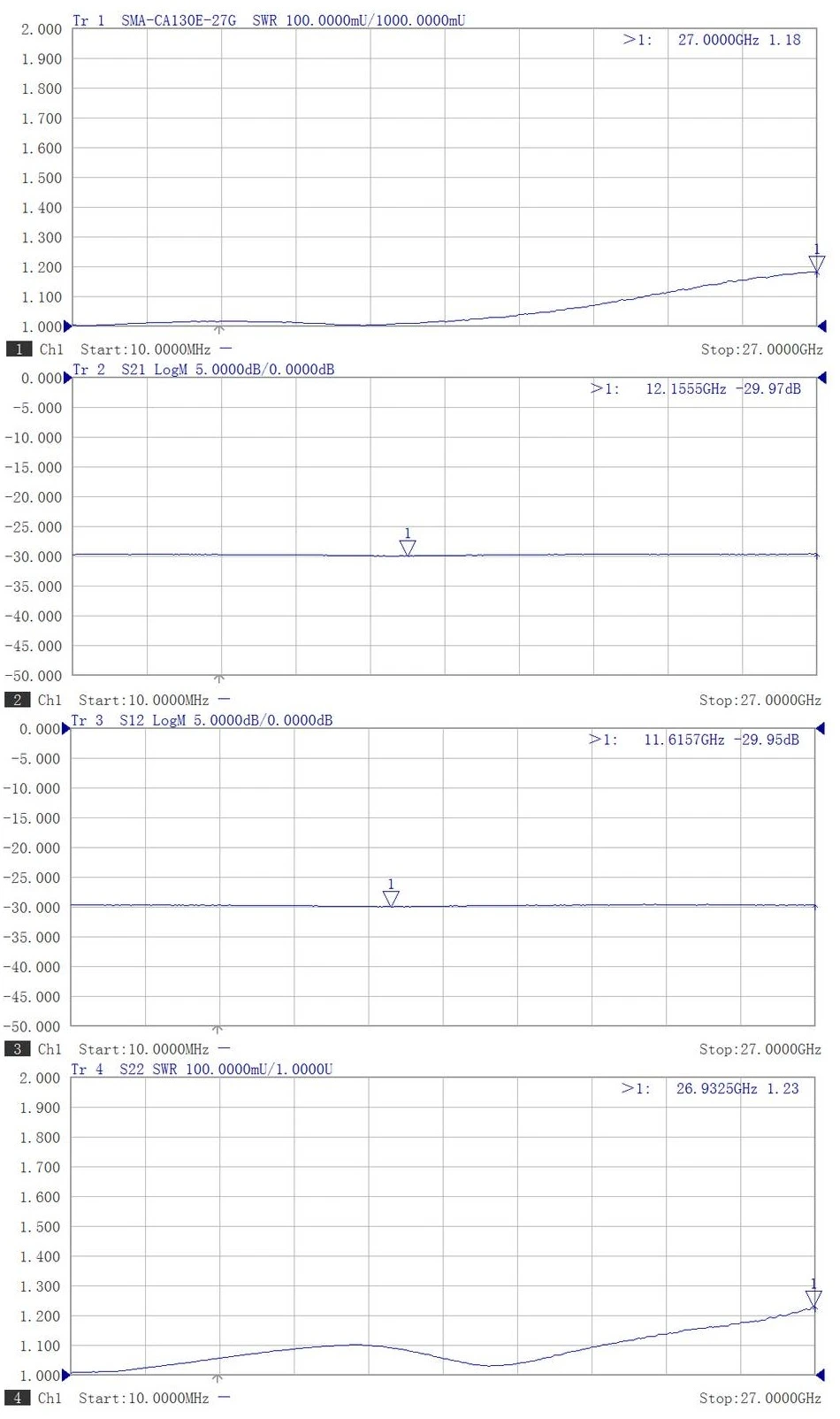

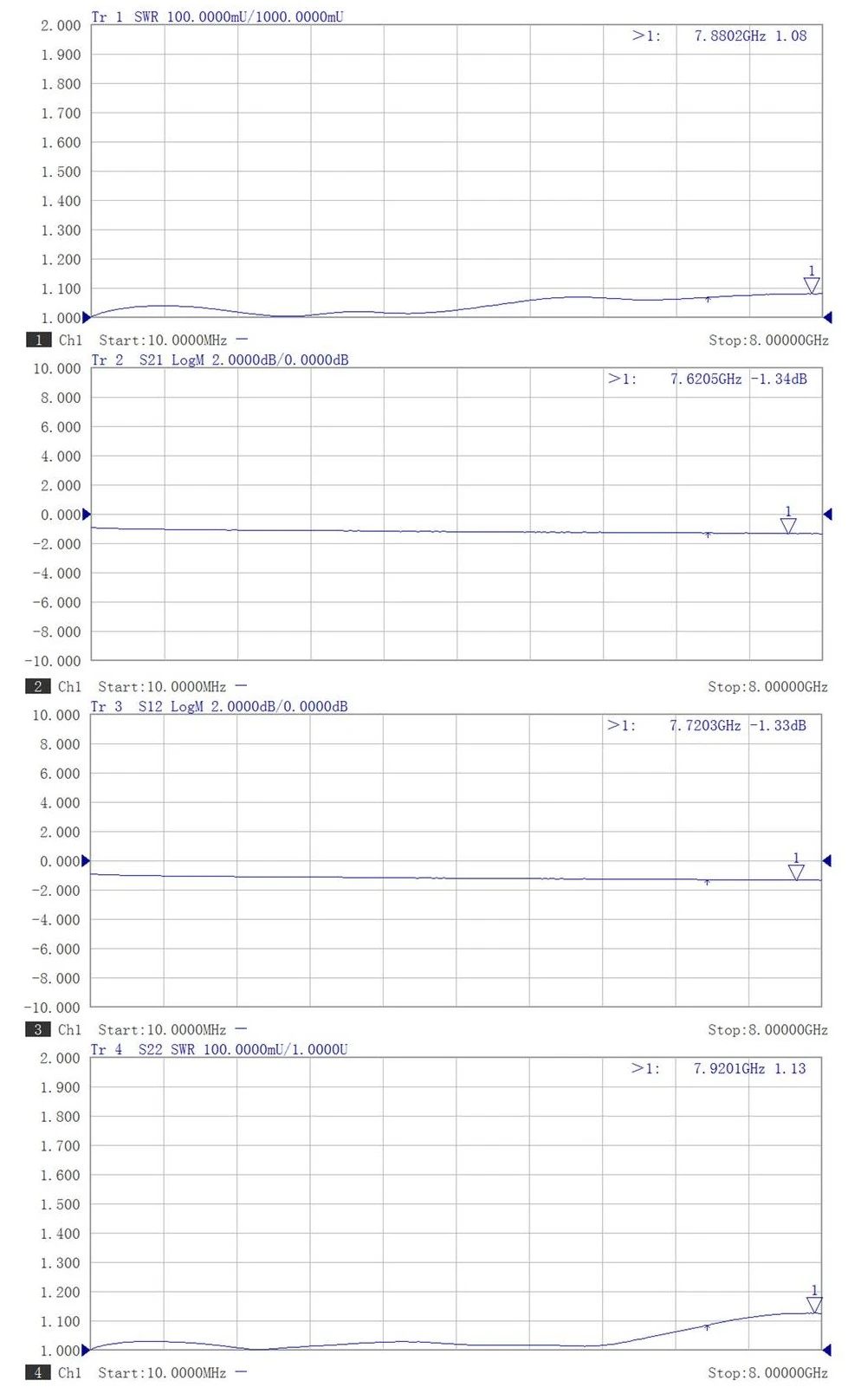

| Test Data |

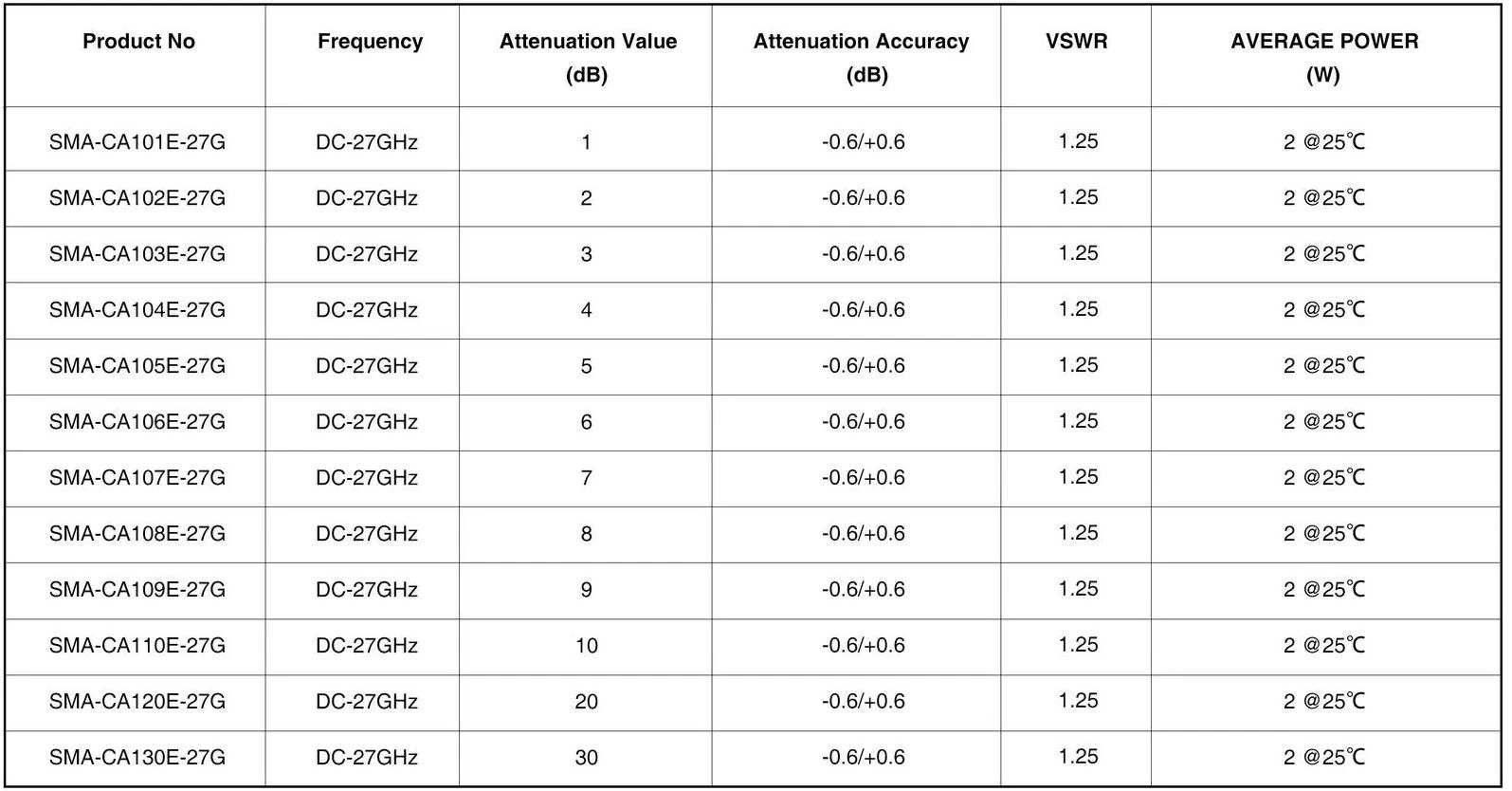

Elektrický Výkon Tabulka parametrů
| Produkt Konfigurace | |
|
Série konektoru |
SMA |
|
Série konektoru |
SMA |
|
Polarita konektoru |
Norma |
|
Polarita konektoru |
Norma |
|
Pohlaví konektoru |
Samec |
|
Pohlaví konektoru |
Žena |
|
Impedance konektoru (ohm) |
50 |
|
Impedance konektoru (ohm) |
50 |
Elektrický Výkon Tabulka parametrů
| Produkt Konfigurace | |
|
Série konektoru |
SMA |
|
Série konektoru |
SMA |
|
Polarita konektoru |
Norma |
|
Polarita konektoru |
Norma |
|
Pohlaví konektoru |
Samec |
|
Pohlaví konektoru |
Žena |
|
Impedance konektoru (ohm) |
50 |
|
Impedance konektoru (ohm) |
50 |

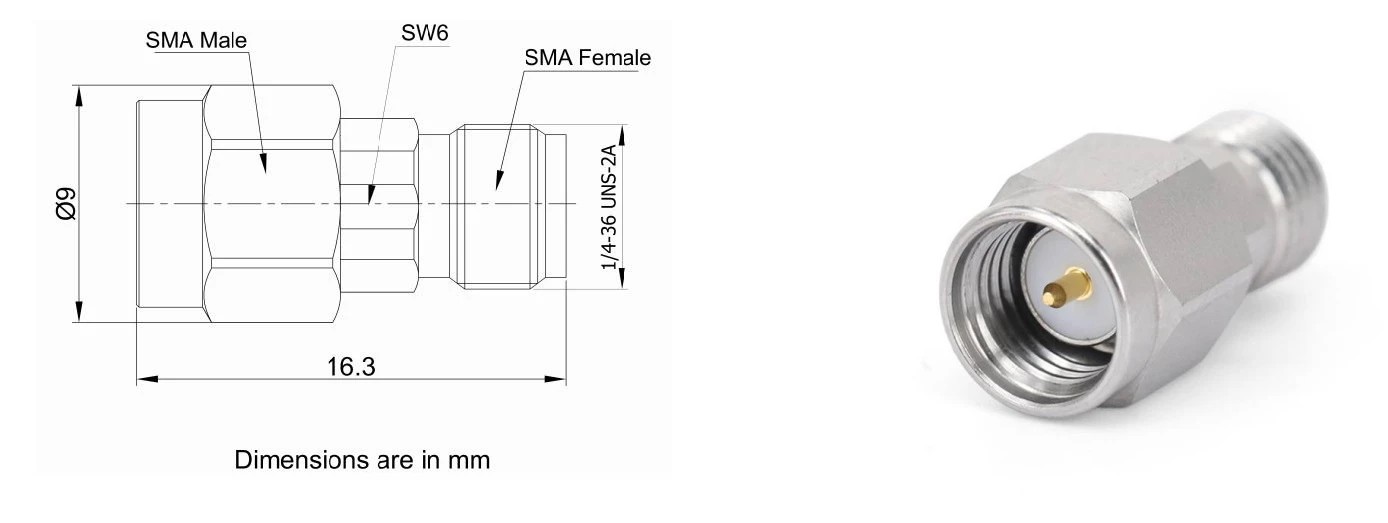

| Mechanický Data | |
|
Min . Pájecí cykly |
Větší nebo rovna 500 |
|
Hmotnost (G) |
3.9 g |
|
Konektor v těle materiálu |
Nerez |
|
Konektor v pokovování těla |
Pasivovaný |
|
Materiál těla konektoru |
Nerez |
|
Konektor Out tělesné pokovování |
Pasivovaný |
|
Kryogenní |
Žádný |
| Enviromentální Specifikace | |
|
Rohs vyhovuje |
Ano |
|
Provozní teplotní rozsah |
-55 ° C na +125 ° C |
|
MIL/STD |
N/A |

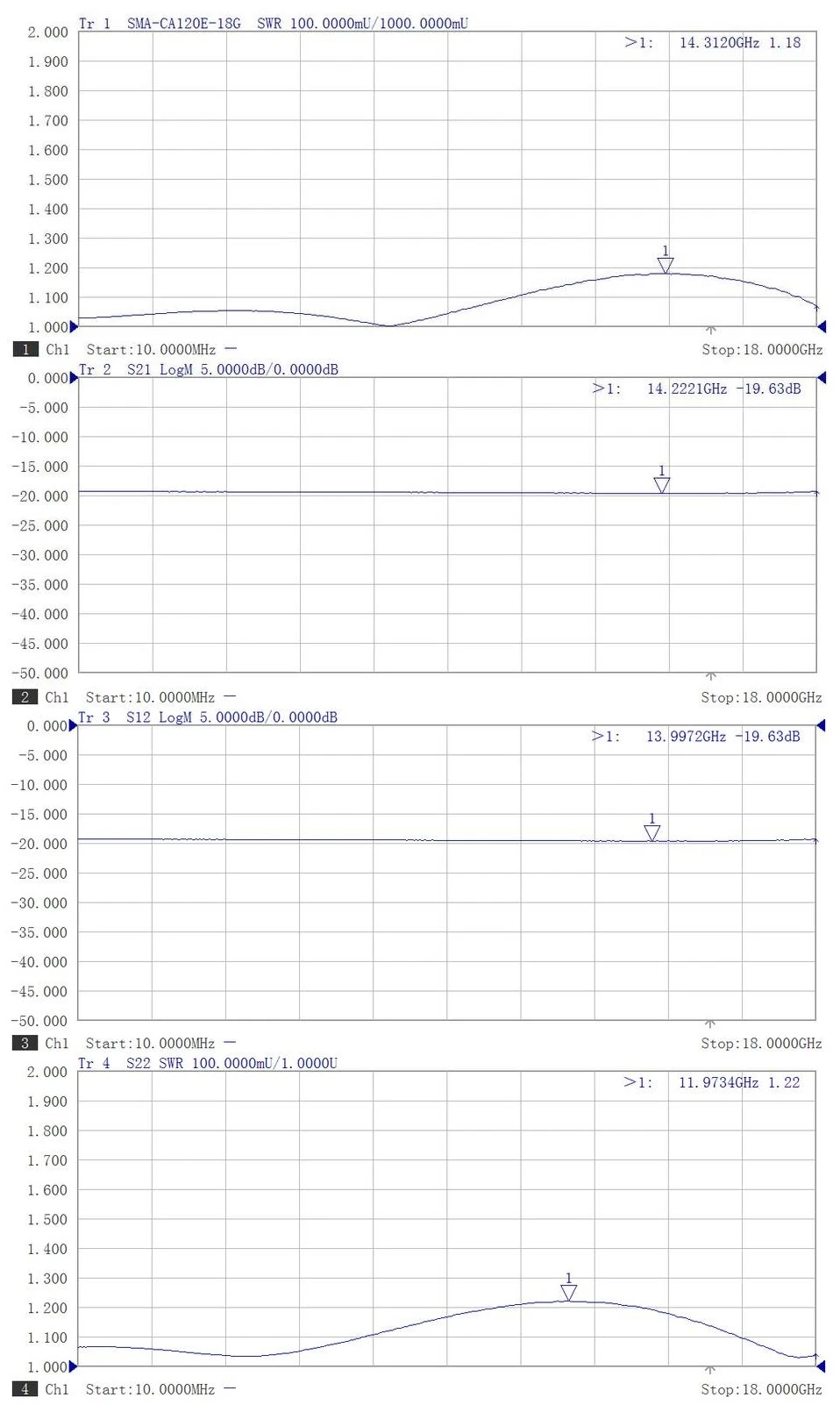

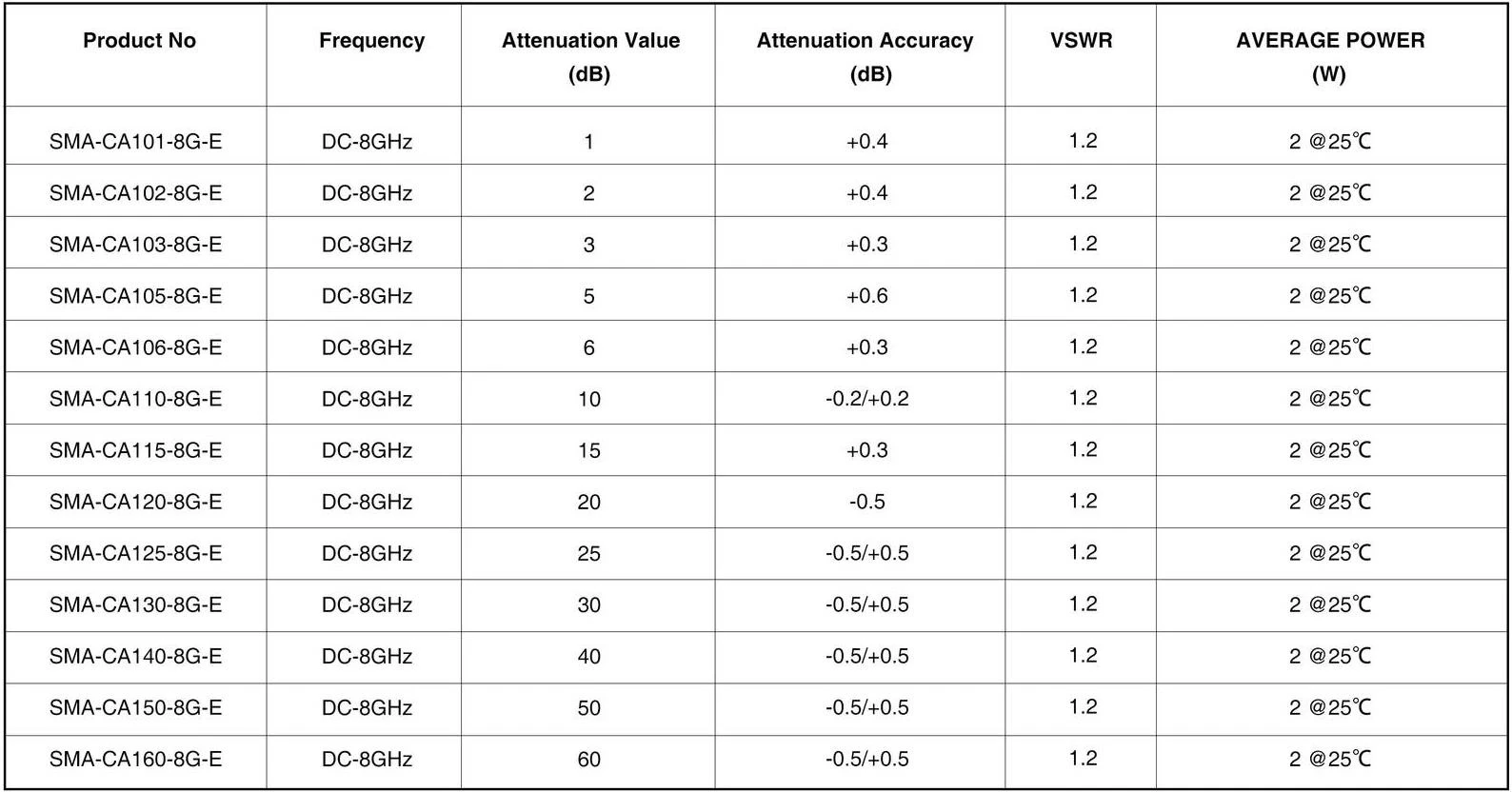

| Test Data |

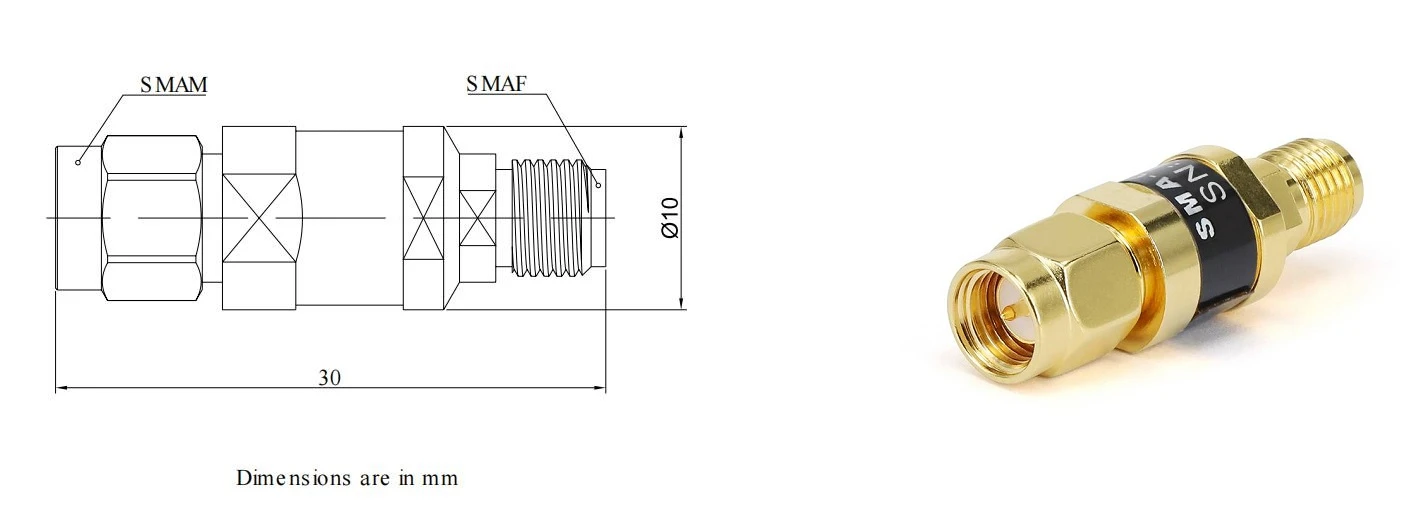

| Mechanický Data | |
|
Min . Pájecí cykly |
Větší nebo rovna 500 |
|
Hmotnost (G) |
7.8 g |
|
Konektor v těle materiálu |
Mosaz |
|
Konektor v pokovování těla |
Zlato |
|
Materiál těla konektoru |
Mosaz |
|
Konektor Out tělesné pokovování |
Zlato |
|
Kryogenní |
Žádný |
| Enviromentální Specifikace | |
|
Rohs vyhovuje |
Ano |
|
Provozní teplotní rozsah |
-40 ° C na +80 ° C |
|
MIL/STD |
N/A |
| Test Data |
