Adaptér SMA
Koaxiální RF adaptéry řady SMA jsou nejširším rozsahem aplikací a největší odrůda mezi všemi adaptérovými řadami . Existuje přibližně stovky volitelných typů . jeho maximální provozní frekvence může dosáhnout až do 26 . 5 GHz.}}}}}}}}} jsou navrženy podle tří různých frekvencí a 6g. aplikační produkty.
Popis
Úvod produktu
Koaxiální RF adaptéry řady SMA jsou nejširším rozsahem aplikací a největší odrůda mezi všemi adaptérovými řadami . Existuje přibližně stovky volitelných typů . jeho maximální provozní frekvence může dosáhnout až do 26 . 5 GHz.}}}}}}}}} jsou navrženy podle tří různých frekvencí a 6g. aplikační produkty.
Materiál produktu
The outer conductor of the SMA connector's body is usually made of metal materials such as brass or stainless steel. It plays a crucial role in shielding and signal transmission. Its cylindrical structure surrounds the inner conductor and dielectric, providing a low-resistance path for the return current of the electromagnetic signal, thus ensuring the stability and integrity of the signal přenos .
Styl těla produktu
Konektory SMA jsou k dispozici v různých formách těla, včetně typu přímého typu, typu pravého úhlu, 4- Mountru příruby, typu přepážky a vzduchotěsné vakuové přepážky typu .
Zakázka FAQ
Data specifikace produktu
|
Konfigurace |
|
|
Typ konektoru 1 |
SMA |
|
Impedance konektoru 1 |
50 ohmů |
|
Konektor 1 Polarita |
Norma |
|
Typ konektoru 2 |
SMA/GPPO/GPO/2,4 mm/2,92 mm/3,5 mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Impedance konektoru 2 |
50 ohmů |
|
Konektor 2 Polarita |
Norma |
|
Metoda montáže konektoru |
Žádný |
|
Styl těla adaptéru |
Straight/4 Hole Flange/přepážkovou montáž/pravý úhel/ |
|
Informace o materiálech |
|
|
Středový kontakt |
Cube Gold Ponesené |
|
Vnější kontakt |
Mosazná zlaté pokovené / nerezové oceli |
|
Tělo |
Mosazná zlaté pokovené / nerezové oceli |
|
Dielektrikum |
PEI/PTFE/sklo |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-55 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
Typy adaptérů SMA
|
Adaptér SMA RF |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

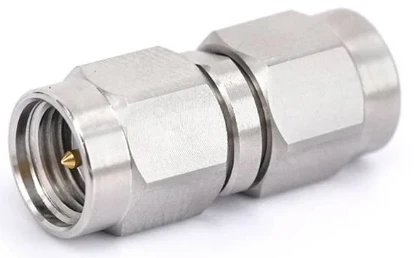

Fr 1- SMA-JJS |
|
|
DC -18 GHz |
1.15 |
Sma muž na sma muž |
|

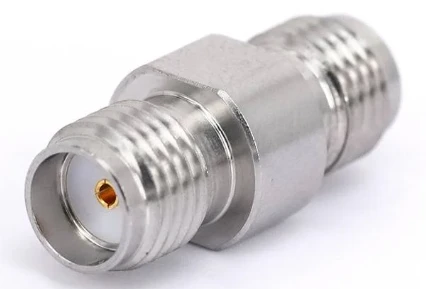

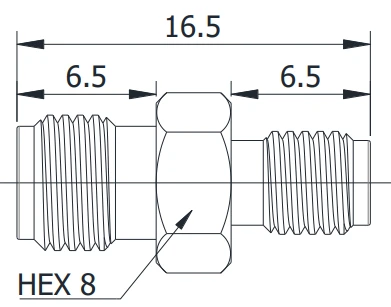

Fr 1- SMA-KKS |
|
|
DC -18 GHz |
1.15 |
SMA žena na SMA Žena |
|

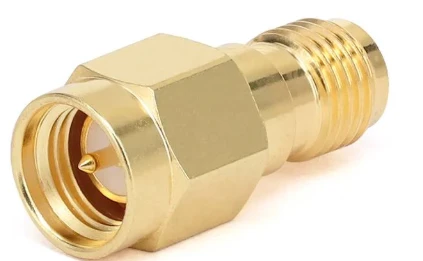

Fr 1- SMA-JKS |
|
|
DC -18 GHz |
1.15 |
SMA muž na SMA Žena |
|

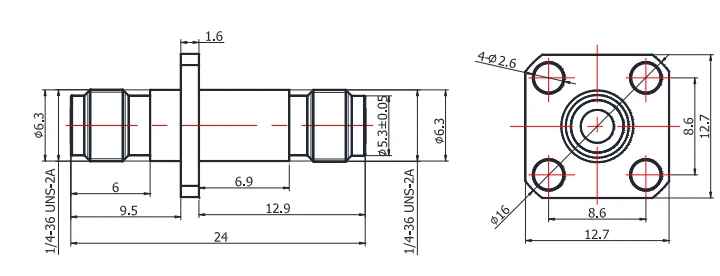

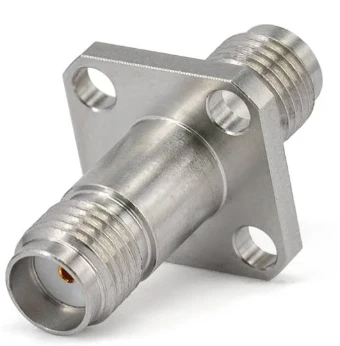

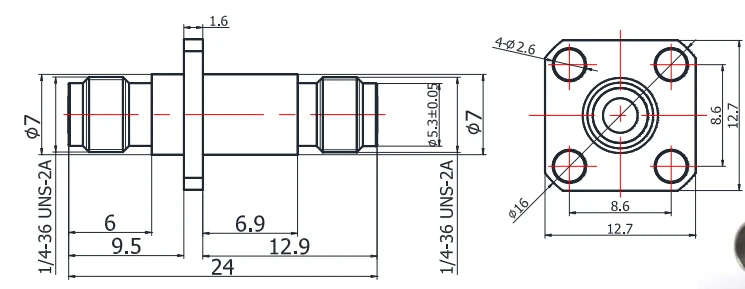

Fr 1- SMA-KFKG -1 |
|
|
DC -18 GHz |
1.15 |
SMA žena na SMA žena s přírubou 4 díry |
|

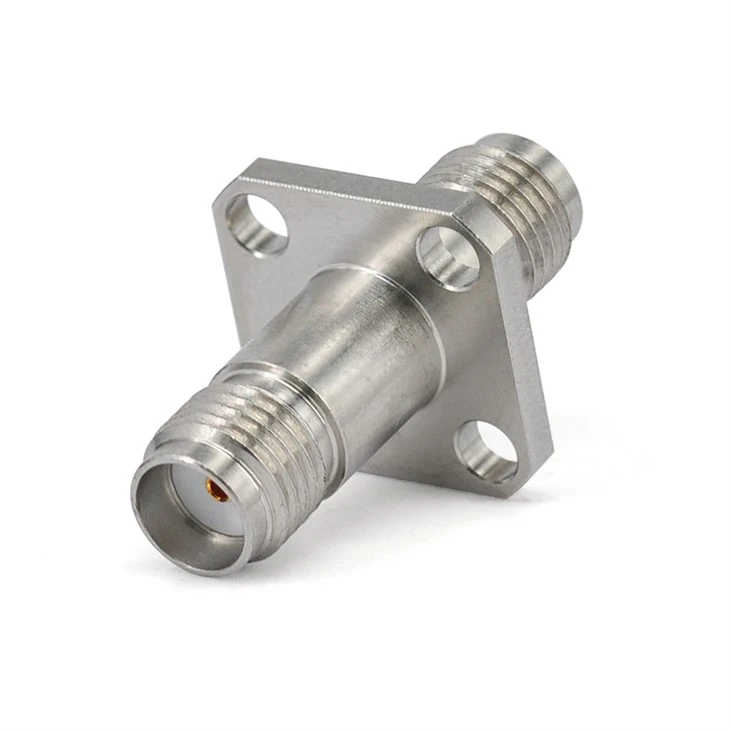

Fr 1- SMA-KFKG |
|
|
DC -26.5 GHz |
1.15 |
SMA žena na SMA žena s přírubou 4 díry |
|

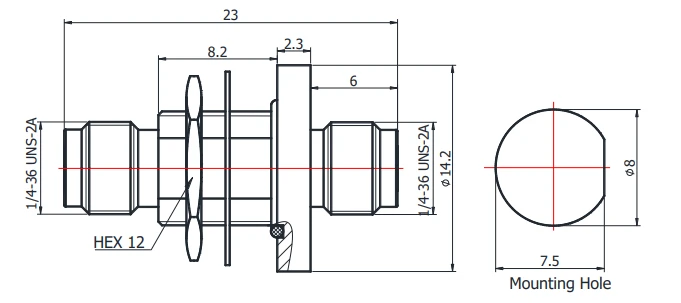

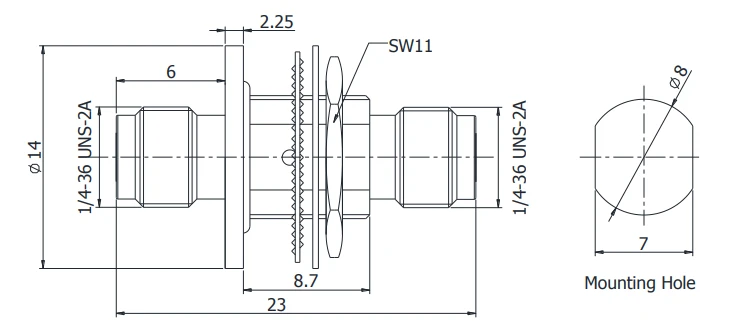

Fr 1- SMA-KYKG -1 |
|
|
DC -26.5 GHz |
1.25 |

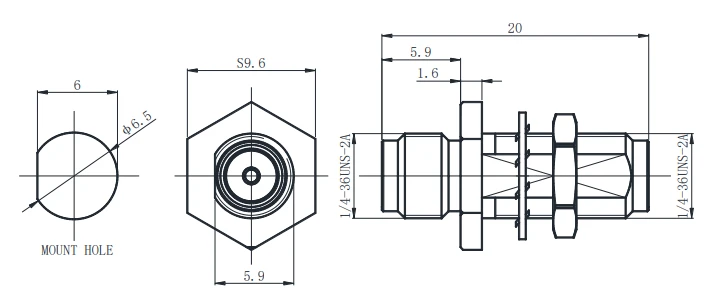

Sma žena na SMA žena s přepážkou |
|

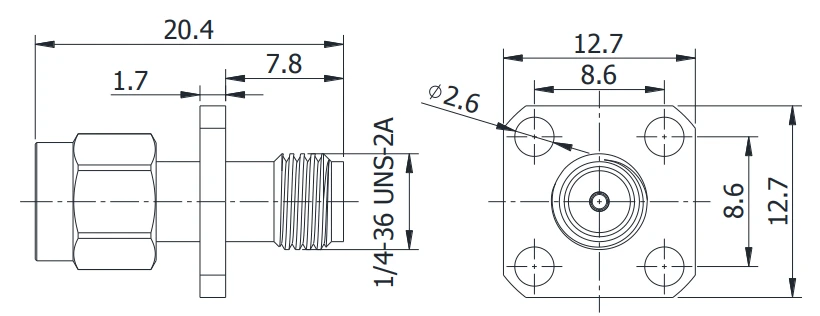

Fr 1- SMA-JFKG |
|
|
DC -18 GHz |
1.20 |
Sma muž na SMA žena se 4 otvory |
|
Fr 1- SMA-JWJS -18 g |
|
|
DC -18 GHz |
1.25 |
Sma muž na sma muž s pravým úhlem |
|
Fr 1- SMA-KWKS -18 g |
|
|
DC -18 GHz |
1.25 |
Sma žena na sma ženu s pravým úhlem |
|
Fr 1- SMA-JWKS -18 g |
|
|
DC -18 GHz |
1.25 |
Sma muž na sma ženu s pravým úhlem |
|

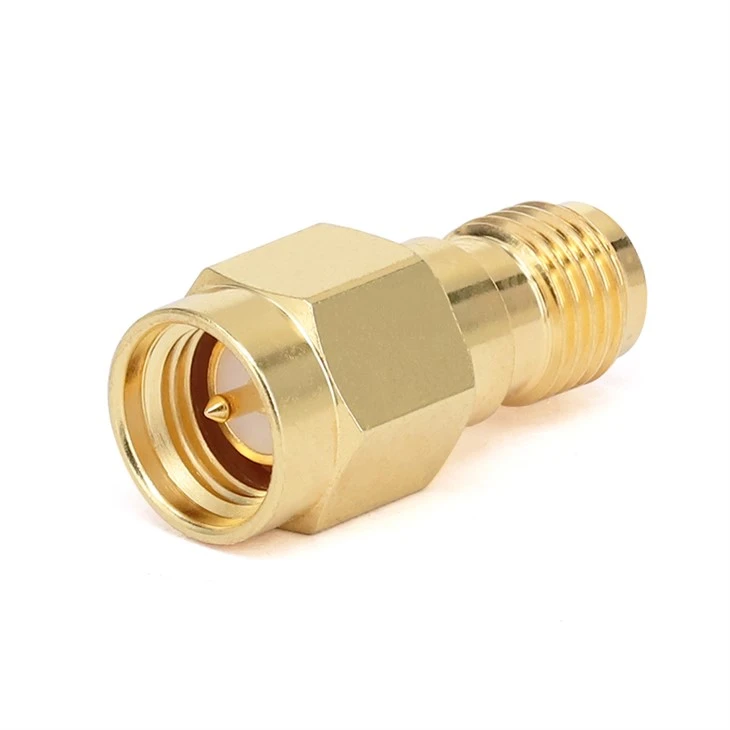

Fr 1- SMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA muž na SMA Žena |
|
Fr 1- SMA-KK-E |
|
|
DC -18 GHz |
1.25 |
SMA žena na SMA Žena |
|
Fr 1- SMA-KK1 |
|
|
DC -18 GHz |
1.25 |
SMA žena na SMA Žena |
|
Fr 1- SMA-KYK1 |
|
|
DC -18 GHz |
1.25 |
Sma žena na SMA žena s přepážkou |
|

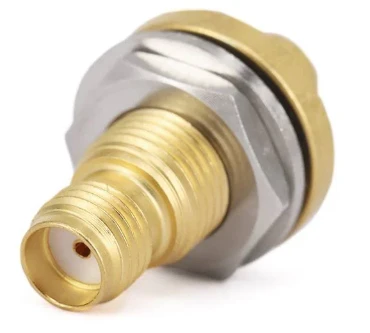

Fr 1- Smam-Kyk |
|
|
DC -18 GHz |
1.35 |
SMA žena na SMA žena s přepážkou a vakuovou těsností |
|

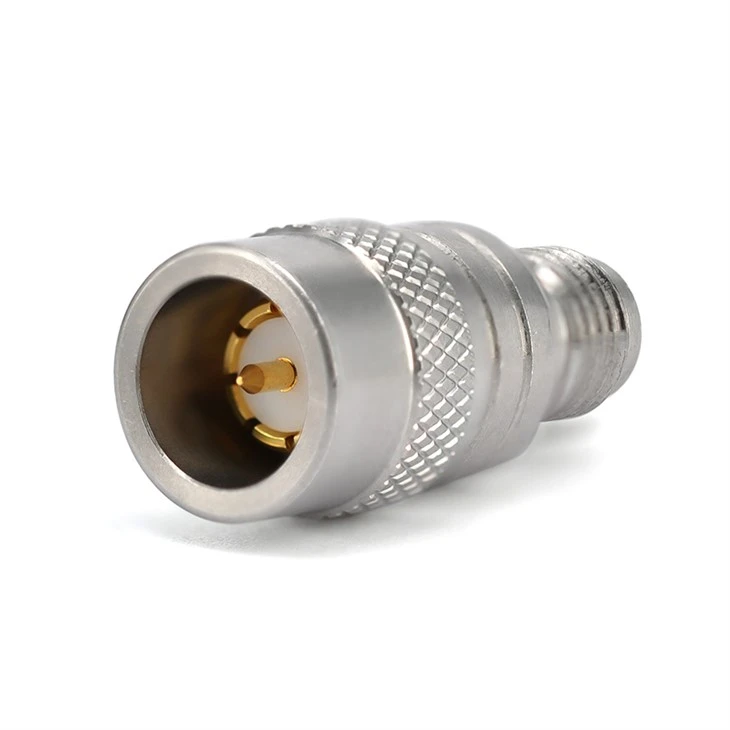

Fr 1- QSMA/SMA-JKS |
|
|
DC -18 GHz |
1.25 |
Rychlý mužský muž na ženu SMA |
|

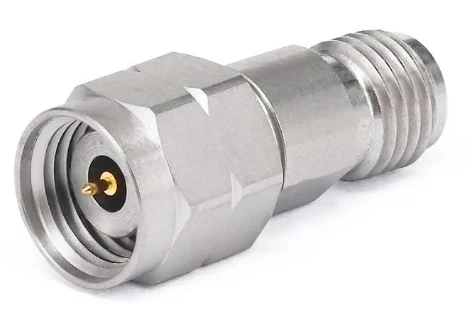

SMA na 2,4 mm RF adaptér |
|||||
|
SKU |
Výkres |
Fequency |
VSWR |
Typ popisu |
|
|

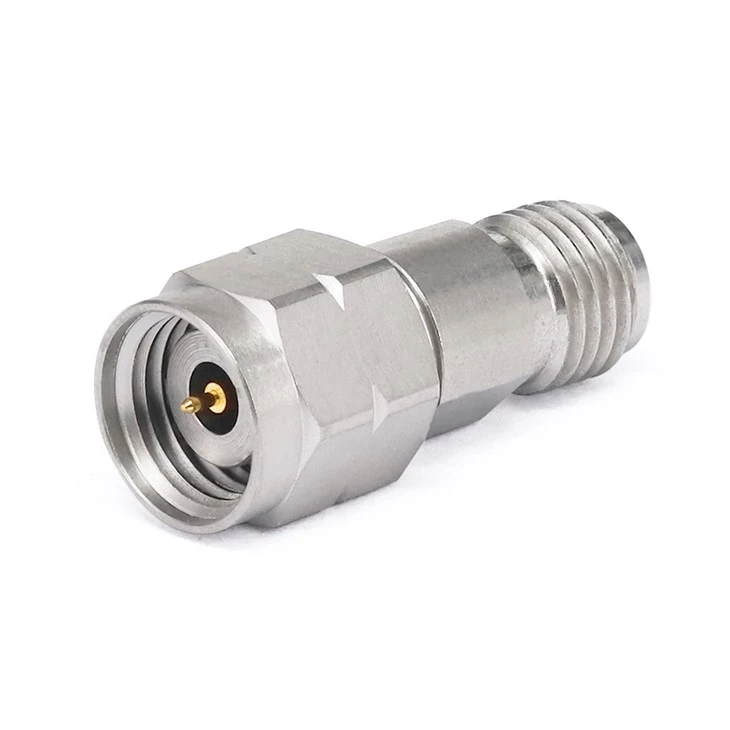

Fr 1- SMA/2.4- KJS |
|
|
DC -26.5 GHz |
1.15 |
SMA Žena na 2,4 mm samce |
|

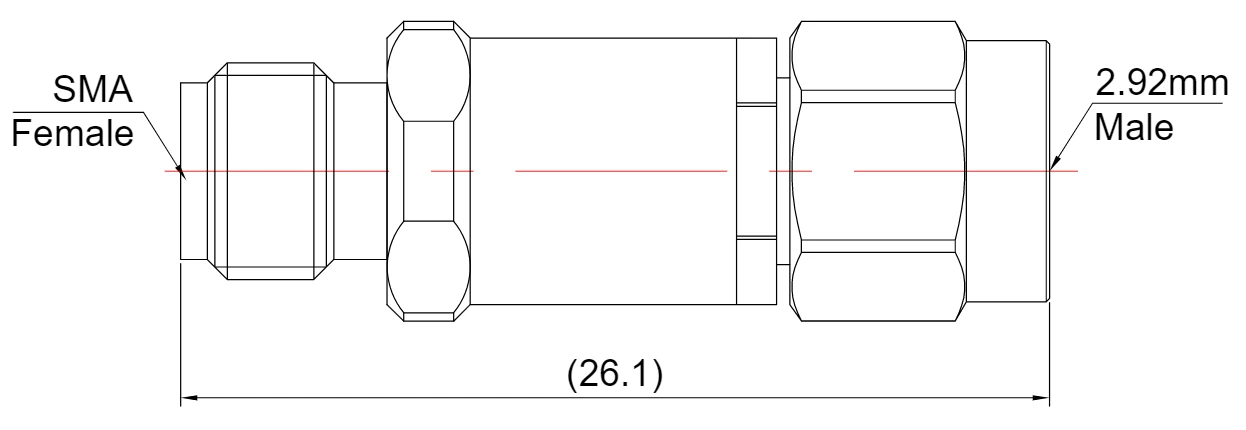

SMA na 2,92 mmRF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

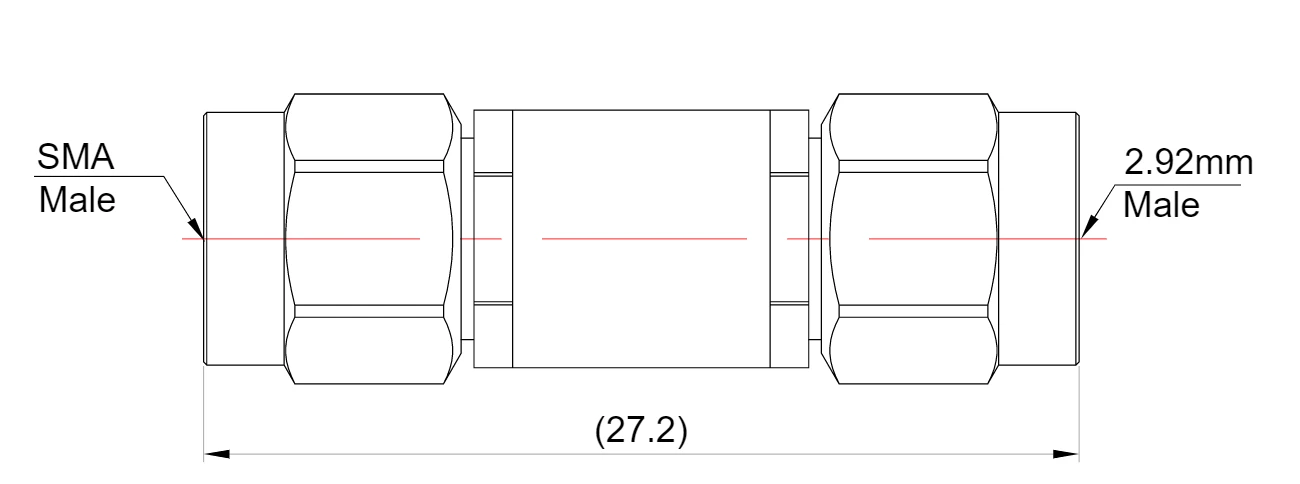

Fr 1- SMA/2.92- JJS |
|
|
DC -18 GHz |
1.15 |
SMA muž na 2,92 mm |
|

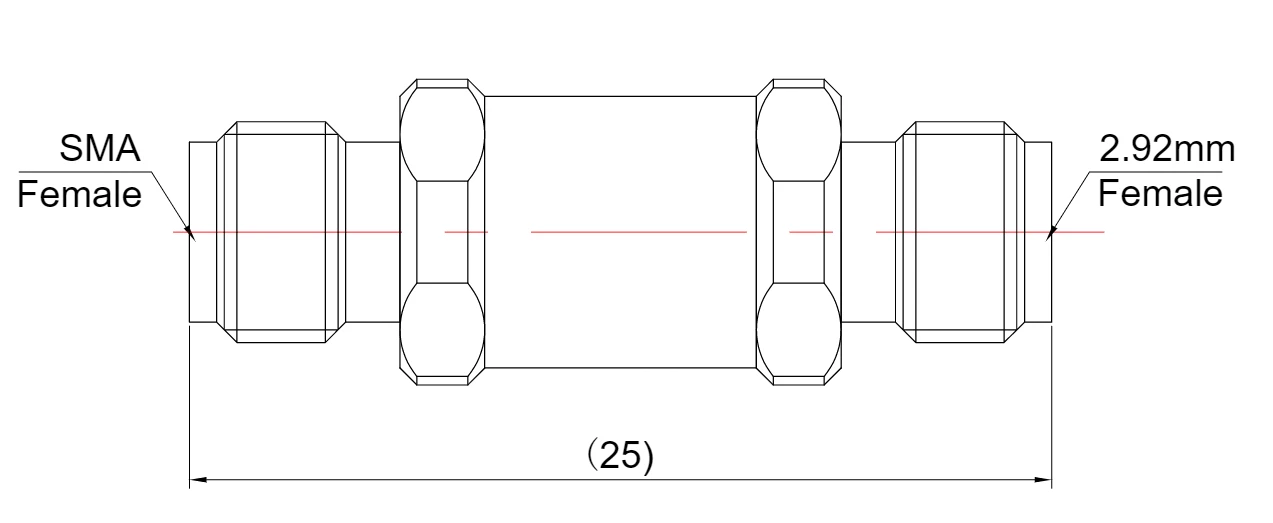

Fr 1- SMA/2.92- kks |
|
|
DC -18 GHz |
1.15 |
SMA žena na 2,92 mm |
|

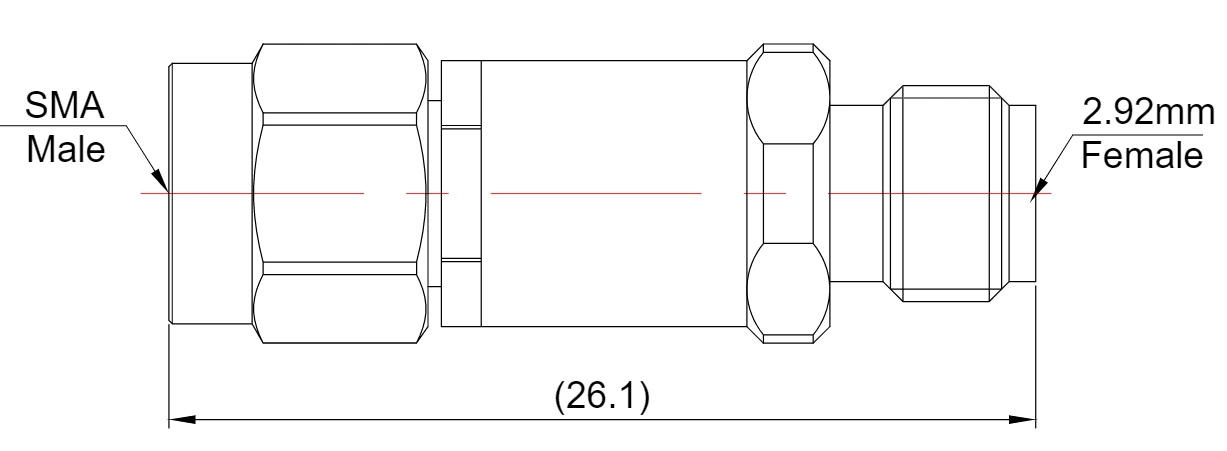

Fr 1- SMA/2.92- JKS |
|
|
DC -18 GHz |
1.15 |
SMA muž na 2,92 mm samice |
|
Fr 1- SMA/2.92- KJS |
|
|
DC -18 GHz |
1.15 |
SMA žena na 2,92 mm |
|

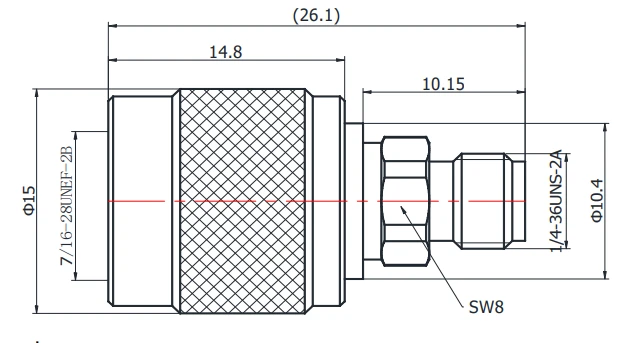

Adaptér SMA na n rf |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

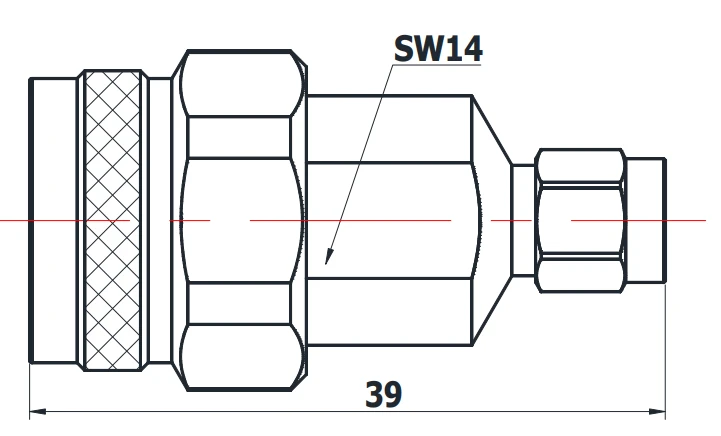

Fr 1- n/SMA-JJS |
|
|
DC -18 GHz |
1.15 |
N muž na sma muž |
|
Fr 1- n/sA-kks |
|
|
DC -18 GHz |
1.15 |
N žena na SMA žena |
|
Fr 1- n/sA-jks |
|
|
DC -18 GHz |
1.15 |
N muž na sma ženu |
|
Fr 1- n/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
N Žena na sma muž |
|

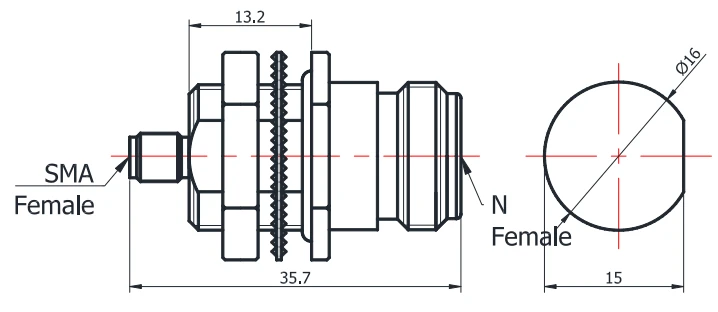

Fr 1- n/SMA-Kykg |
|
|
DC -18 GHz |
1.15 |
N žena na sma žena s přepážkou |
|

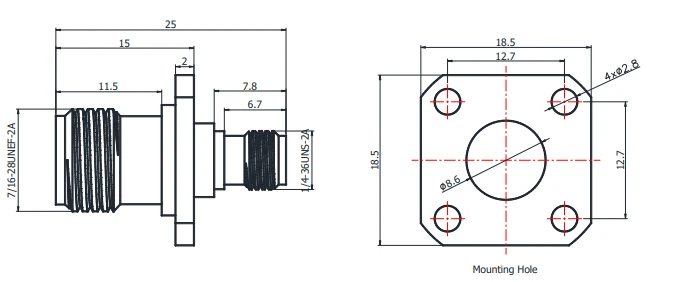

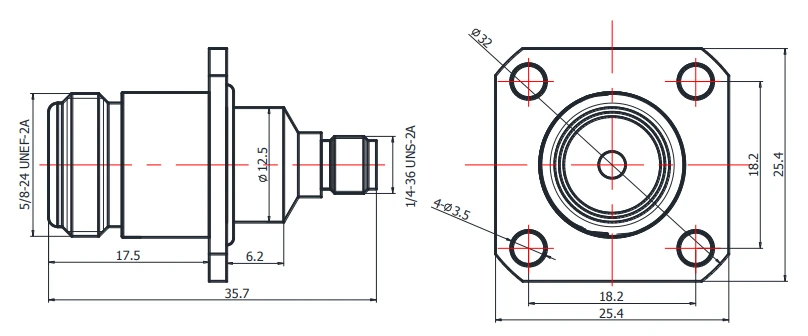

Fr 1- n/SMA-KFKG |
|
|
DC -18 GHz |
1.15 |
N žena na SMA žena s přírubou 4 díry |
|

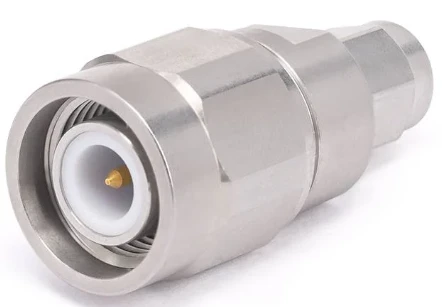

SMA na TNC RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- TNC/SMA-JJS |
|
|
DC -18 GHz |
1.25 |
Tnc muž na sma muž |
|
Fr 1- TNC/SMA-KKS |
|
|
DC -18 GHz |
1.25 |
TNC žena na SMA |
|
Fr 1- TNC/SMA-JKS |
|
|
DC -18 GHz |
1.25 |
TNC muž na SMA žena |
|
Fr 1- TNC/SMA-KJS |
|
|
DC -18 GHz |
1.25 |
TNC žena na SMA |
|
Fr 1- tnc/SMA-JJ |
|
|
DC -3 GHz |
1.25 |
Tnc muž na sma muž |
|
Fr 1- TNC/SMA-KK |
|
|
DC -3 GHz |
1.25 |
TNC žena na SMA |
|
Fr 1- tnc/SMA-JK |
|
|
DC -3 GHz |
1.25 |
TNC muž na SMA žena |
|
Fr 1- TNC/SMA-KJ |
|
|
DC -3 GHz |
1.25 |
TNC žena na SMA |
|

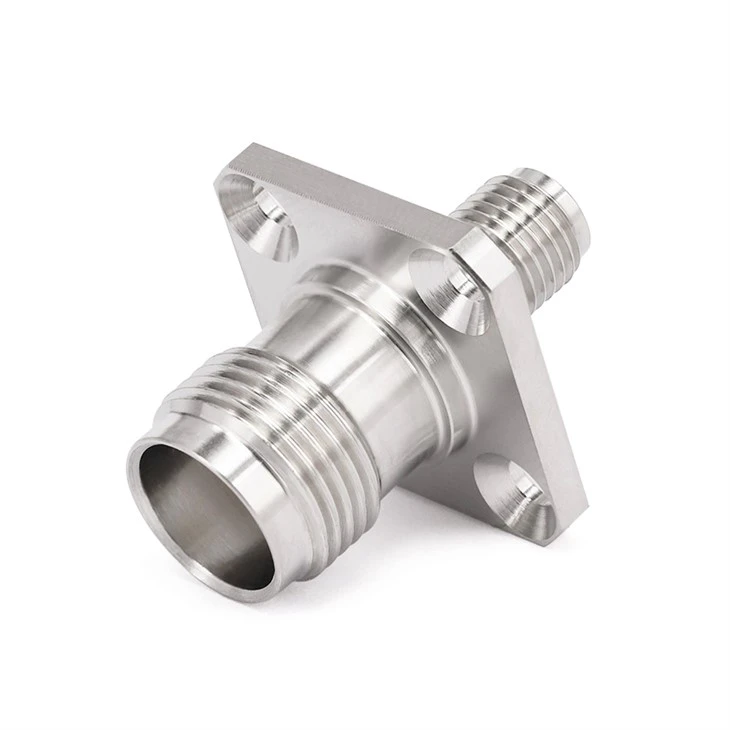

Fr 1- TNC/SMA-KFK1 |
|
|
DC -4 GHz |
1.25 |
TNC žena na SMA žena s přírubou 4 díry |
|
SMA na Bnc RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- Bnc/SMA-JJS |
|
|
DC -18 GHz |
1.15 |
BNC muž na SMA |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
Žena BNC na SMA |
|
Fr 1- Bnc/SMA-JKS |
|
|
DC -18 GHz |
1.15 |
BNC muž na SMA Žena |
|
Fr 1- Bnc/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
BNC Žena na SMA |
|
SMA TO GPPO (MINI-SMP) RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
DC -18 GHz |
1.20 |
Sma muž na gppo muž |
|
Fr 1- SMA/GPPO-KK |
|
|
DC -18 GHz |
1.20 |
Sma žena na gppo ženu |
|
Fr 1- SMA/GPPO-JK |
|
|
DC -18 GHz |
1.20 |
Sma muž na gppo ženu |
|
Fr 1- SMA/GPPO-KJ |
|
|
DC -18 GHz |
1.20 |
Sma žena na gppo muž |
|
SMA na GPO (SMP) RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- SMA/GPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA muž na GPO Male |
|

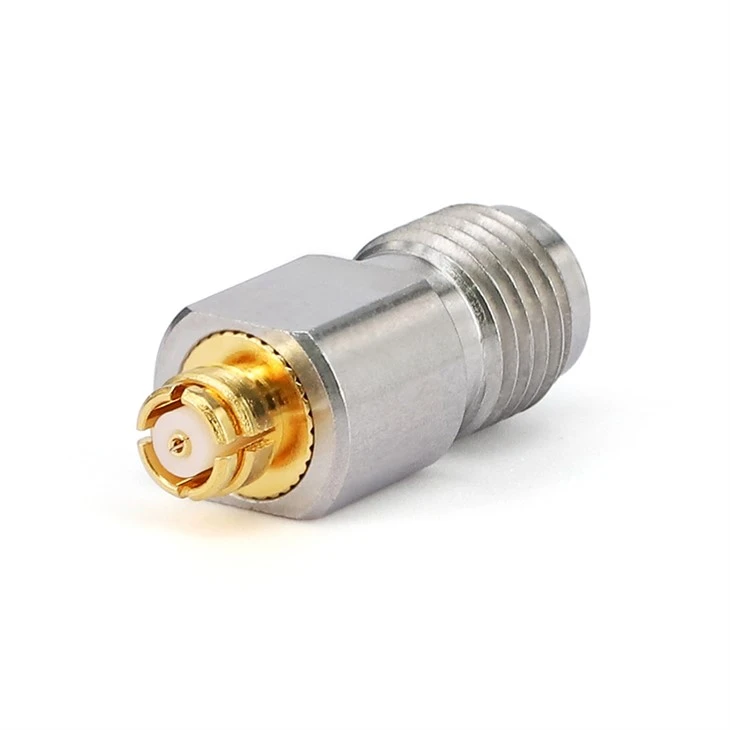

Fr 1- SMA/GPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA žena na GPO Žena |
|
Fr 1- SMA/GPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA muž na GPO Žena |
|
Fr 1- SMA/GPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA Žena na GPO Male |
|
SMA na SSMA RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
DC -27 GHz |
1.25 |
SMA MALE na SSMA MALE |
|
Fr 1- SMA/SSMA-KK |
|
|
DC -6 GHz |
1.25 |
SMA žena na SSMA Žena |
|
Fr 1- SMA/SSMA-JK |
|
|
DC -18 GHz |
1.25 |
Sma muž na ssma ženu |
|
Fr 1- SMA/SSMA-KJ |
|
|
DC -18 GHz |
1.25 |
SMA žena na SSMA |
|
SMA na SSMC RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

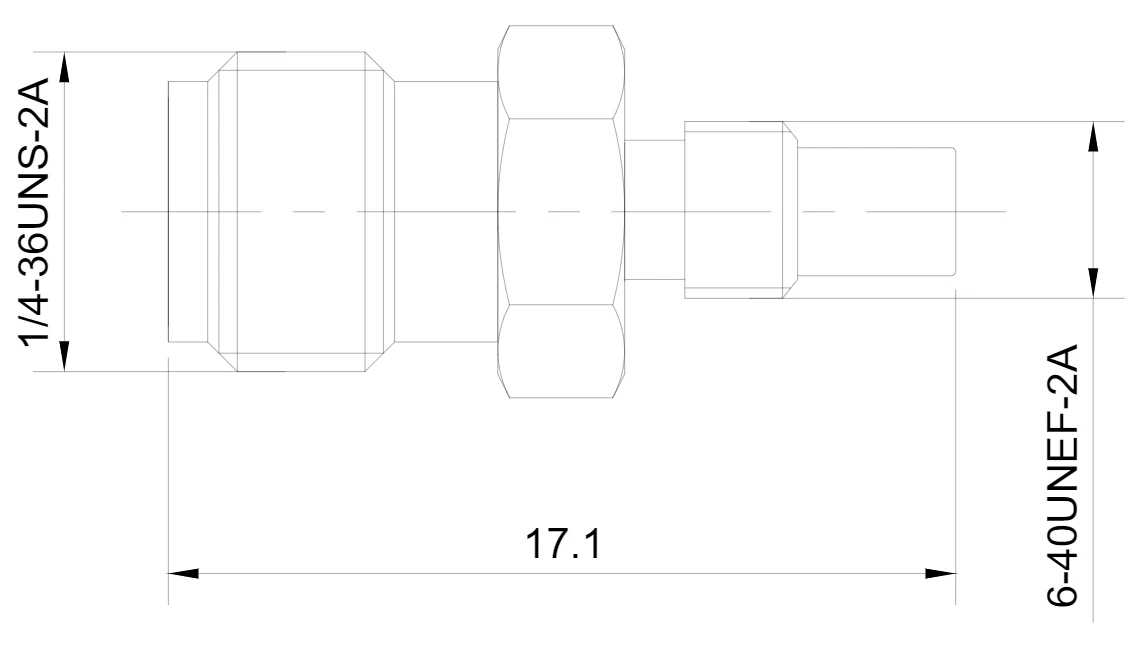

Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
Sma muž na samec SSMC |
|
Fr 1- SMA/SSMC-KK |
|
|
DC -6 GHz |
1.20 |
SMA žena na SSMC Žena |
|
Fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA muž na SSMC Žena |
|
Fr 1- SMA/SSMC-KJ |
|
|
DC -6 GHz |
1.20 |
SMA žena na samec SSMC |
|
SMA na adaptér MCX RF |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

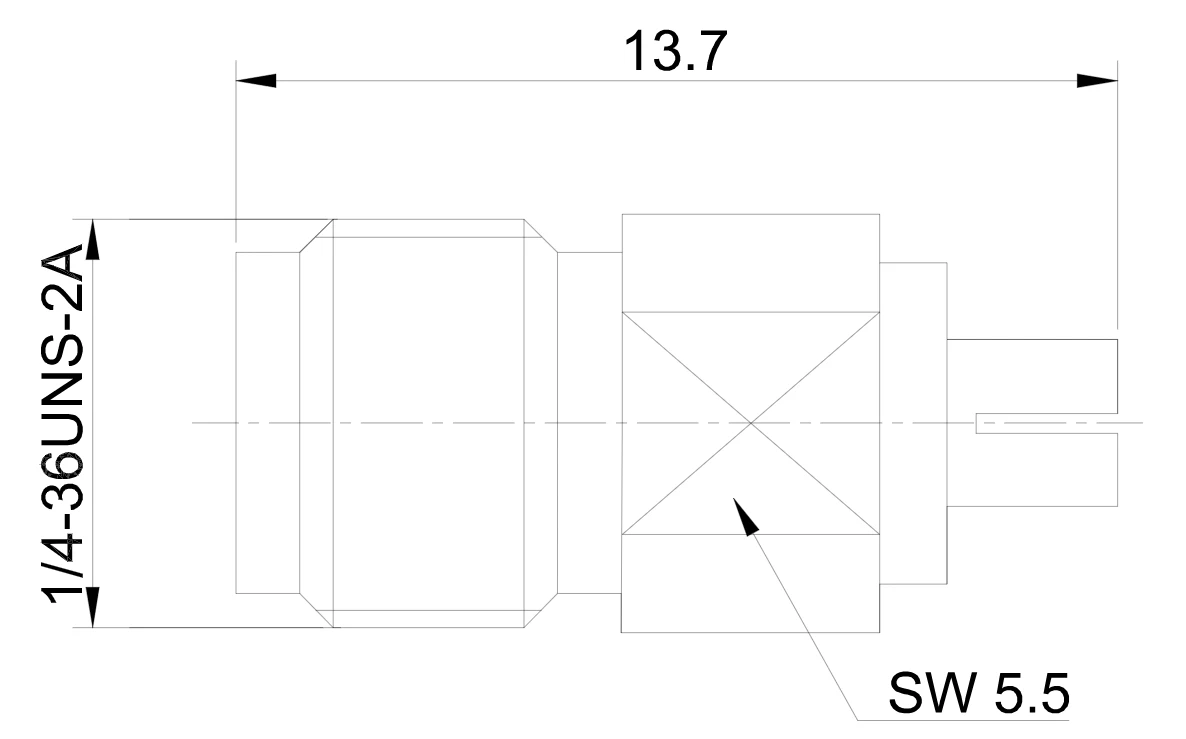

Fr 1- SMA/MMCX-JJ |
|
|
DC -6 GHz |
1.20 |
SMA muž na mmcx muž |
|

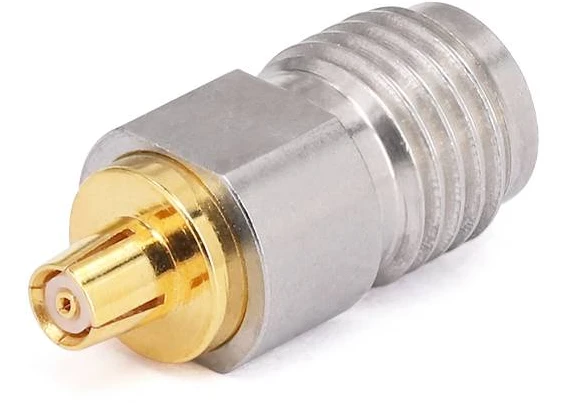

Fr 1- SMA/MMCX-KK |
|
|
DC -6 GHz |
1.20 |
SMA žena na mmcx ženu |
|
Fr 1- SMA/MMCX-JK |
|
|
DC -6 GHz |
1.20 |
Sma muž na mmcx žena |
|
Fr 1- SMA/MMCX-KJ |
|
|
DC -6 GHz |
1.20 |
SMA žena na mmcx muž |
|
Adaptér SMA na IPEX RF |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

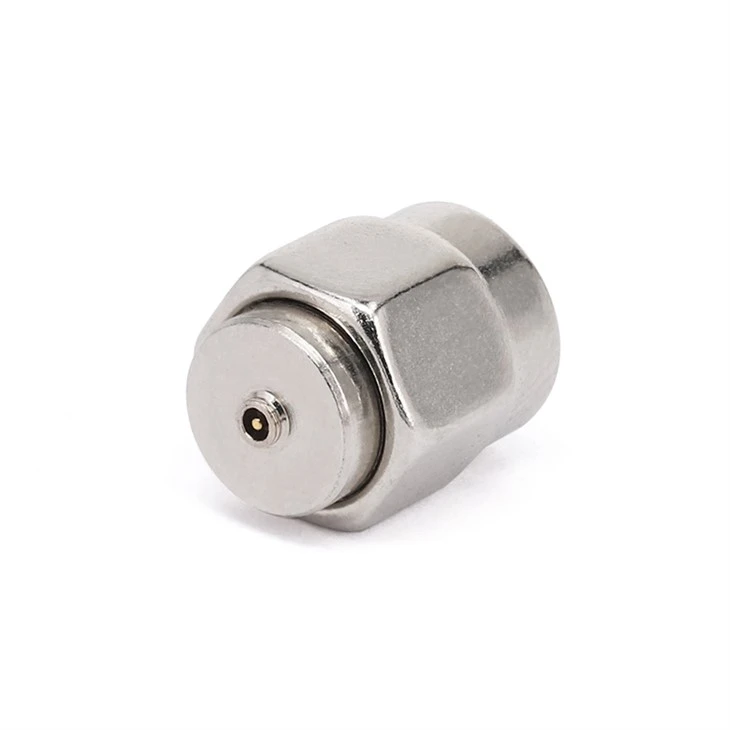

Fr 1- SMA/IPX 1- JJ |
|
|
DC -6 GHz |
1.35 |
SMA muž na samec ipx1 |
|
Fr 1- SMA/IPX 1- kks |
|
|
DC -6 GHz |
1.20 |
Sma muž na ipx1 žena |
|

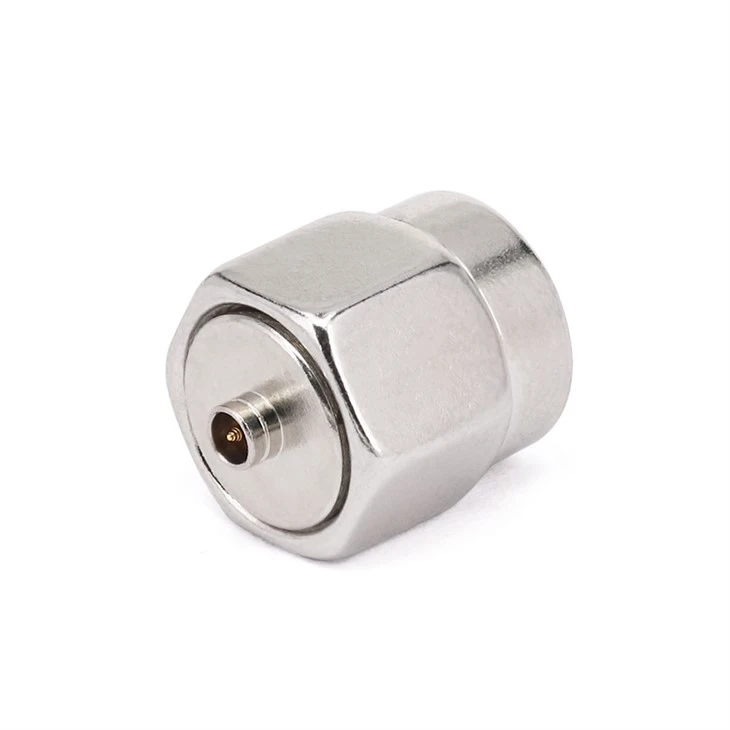

Fr 1- SMA/IPX 4- JJ |
|
|
DC -6 GHz |
1.35 |
SMA muž na IPX4 |
