3,5 mm adaptér
3,5 mm RF adaptér je obecně charakterizován kompaktní strukturou. Vnější průměr konektoru je obvykle asi 3,5 mm, který je navržen tak, aby byl malý a lehký, takže je vhodný pro použití v aplikacích, kde je prostor omezený. Například v některých miniaturních komunikačních zařízeních nebo sestavách desky s vysokou hustotou může být konektor 3,5 mm snadno integrován, aniž by zabíral příliš mnoho prostoru.
Popis
Úvod produktu
3,5 mm RF adaptér je obecně charakterizován kompaktní strukturou. Vnější průměr konektoru je obvykle asi 3,5 mm, který je navržen tak, aby byl malý a lehký, takže je vhodný pro použití v aplikacích, kde je prostor omezený. Například v některých miniaturních komunikačních zařízeních nebo sestavách desky s vysokou hustotou může být konektor 3,5 mm snadno integrován, aniž by zabíral příliš mnoho prostoru.
Kromě toho existují také různé formy rozhraní portů, jako jsou přímé konektory a konektory pravého úhlu. Konektory pravého úhlu jsou pohodlnější pro situace, kdy je prostor omezený a připojení je třeba provést v pravém úhlu. Například ve složitém rozvržení desky obvodu lze použít konektory s pravým úhlem 3,5 mm k uložení místa a zvýšení flexibilnějšího spojení
Technická data produktu
3,5 mm RF adaptér zařízení obecně mají nízký VSWR. Nízká VSWR může účinně snížit odraz signálu a zlepšit účinnost přenosu signálu. V praktických aplikacích lze dosáhnout hodnoty VSWR menší než 1,15, což pomáhá zajistit, aby signál byl hladce přenášen mezi různými komponenty, aniž by způsobil nadměrný odraz a rušení.
Zakázka FAQ
Data specifikace produktu
|
Konfigurace |
|
|
Typ konektoru 1 |
3,5 mm |
|
Impedance konektoru 1 |
50 ohmů |
|
Konektor 1 Polarita |
Norma |
|
Typ konektoru 2 |
2,4 mm\/2,92 mm\/3,5 mm\/n |
|
Impedance konektoru 2 |
50 ohmů |
|
Konektor 2 Polarita |
Norma |
|
Metoda montáže konektoru |
Žádný |
|
Styl těla adaptéru |
Rovná příruba |
|
Informace o materiálech |
|
|
Středový kontakt |
Cube Gold Ponesené |
|
Vnější kontakt |
Nerez |
|
Tělo |
Nerez |
|
Dielektrikum |
PEI |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-55 stupeň na +165 stupeň |
|
2011\/65\/EU (ROHS) |
Kompatibilní |
Typ produktu
|
3,5 mm RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|

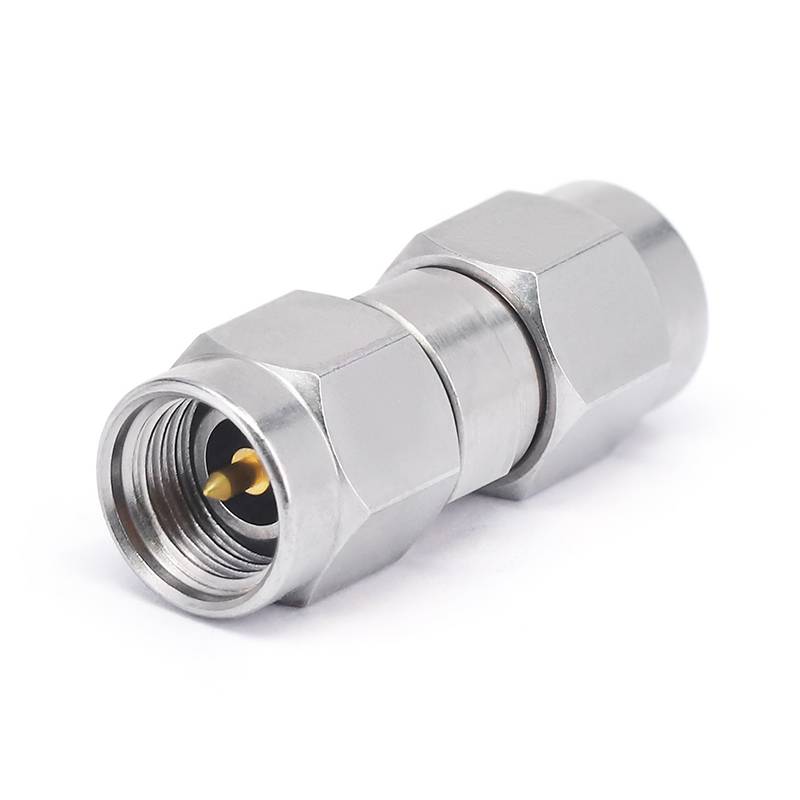

Fr 1-3. 5- jjs |
|
|
DC -33 GHz |
1.15 |
3,5 mm samce na 3,5 mm |
|
Fr 1-3. 5- kks |
|
|
DC -33 GHz |
1.15 |
3,5 mm žena na 3,5 mm |
|
Fr 1-3. 5- jks |
|
|
DC -33 GHz |
1.15 |
3,5 mm samce na 3,5 mm |
|
3,5 mm až 2,4 mm RF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1-3. 5\/2. 4- JJS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm samce na 2,4 mm |
|
Fr 1-3. 5\/2. 4- kks |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm žena na 2,4 mm |
|
Fr 1-3. 5\/2. 4- JKS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm samce na 2,4 mm samice |
|
Fr 1-3. 5\/2. 4- KJS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm žena na 2,4 mm |
|
3,5 mm až 2,92 mmRF adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1-3. 5\/2. 92- JJS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm samce na 2,92 mm |
|

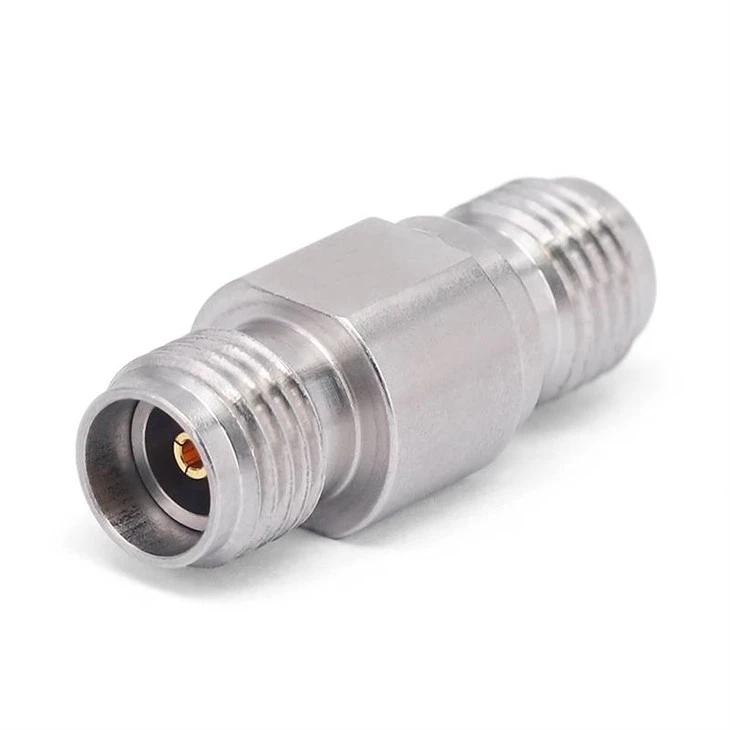

Fr 1-3. 5\/2. 92- kks |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm žena na 2,92 mm |
|

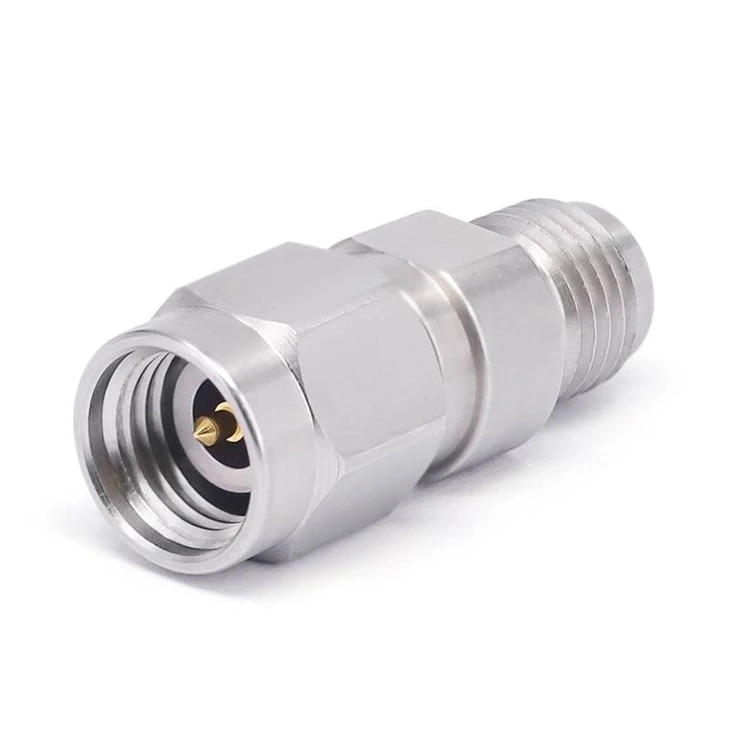

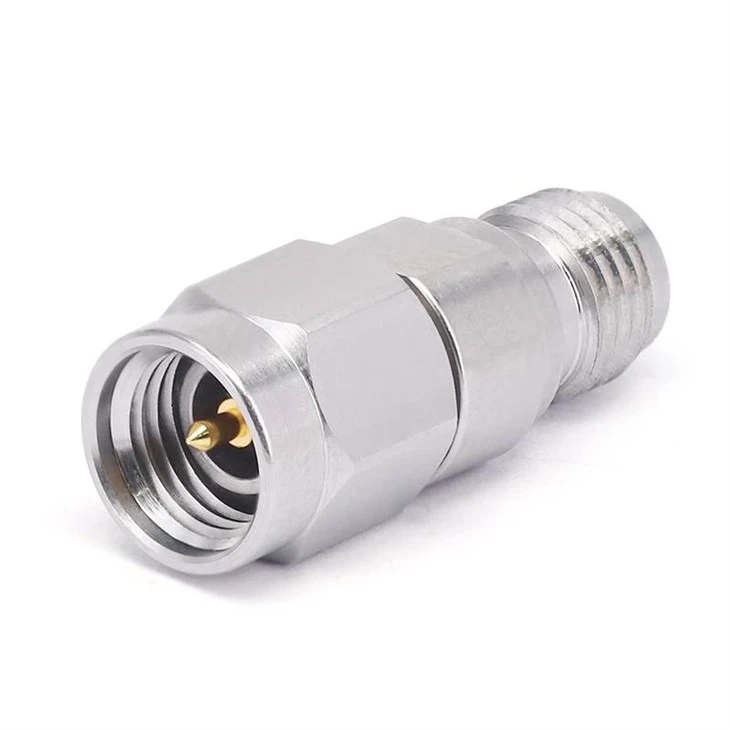

Fr 1-3. 5\/2. 92- JKS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm samce na 2,92 mm samice |
|
Fr 1-3. 5\/2. 92- KJS |
|
|
DC -26. 5GHz |
1.15 |
3,5 mm žena na 2,92 mm |
|
3,5 mm až n rf adaptér |
|||||
|
SKU |
Výkres |
Frekvence |
VSWR |
Typ popisu |
|
|
Fr 1- n\/3. 5- jjs |
|
|
DC -18 GHz |
1.15 |
N muž na 3,5 mm |
|
Fr 1- n\/3. 5- kks |
|
|
DC -18 GHz |
1.15 |
N žena na 3,5 mm samice |
|
Fr 1- n\/3. 5- jks |
|
|
DC -18 GHz |
1.15 |
N muž na 3,5 mm samice |
|
Fr 1- n\/3. 5- kjs |
|
|
DC -18 GHz |
1.15 |
N žena na 3,5 mm |
