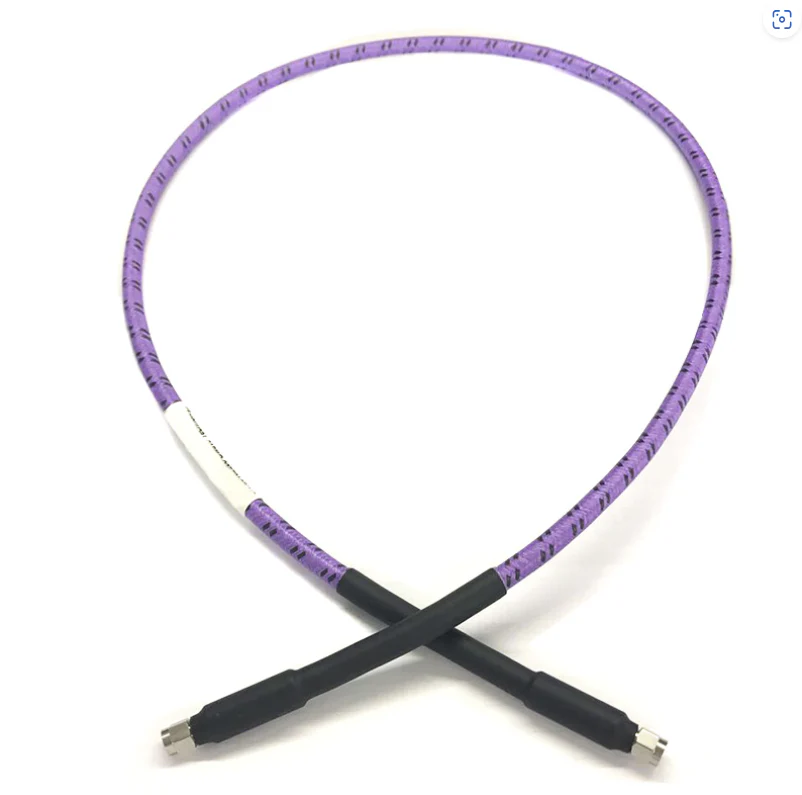

Jak vybrat sestavu kabelu RF



Výběr správné sestavy kabelu RF je zásadní pro zajištění spolehlivého přenosu signálu v polích, jako jsou telekomunikace, radar, test a měření, letecký a průmyslový systémy . Proces výběru vyžaduje vyvážení elektrického výkonu, mechanických charakteristik, odolnost proti životnímu prostředí a specifické požadavky na aplikaci {. zde je krok-a-step, aby vám pomohl, aby pomohl s nápovědem, což je informována o rozhodování: Rozhodnutí: Rozhodnutí: Rozhodnutí: Rozhodnutí je: Rozhodnutí: Rozhodnutí je: VYPOUŠTĚZEM VÝBĚR:



1. Objasněte požadavky a scénáře aplikací

Testování a měření: Časté ohýbání, opakované spojení a požadavky na vysokou přesnost (E . g ., laboratorní zařízení, osciloskopy) .

Pevná instalace: Dlouhodobé potřeby stability a nízké údržby .

Tvrdá prostředí: Expozice extrémním teplotám, vlhkosti, vibracím nebo chemikáliím (E . G ., Outdoor Towers, Aerospace, Industrial Machinery) .

Systémy vysoké mobility: Flexibilita a trvanlivost v pohyblivých stavech (E . g ., Drones, Robots, přenosná zařízení) .



2. Vyhodnoťte klíčové parametry elektrického výkonu

A . frekvenční rozsah

RF kabely mají maximální provozní frekvenci, za kterou se ztráta signálu (útlum) prudce zvyšuje . Zajistěte, aby jmenovitá frekvence kabelu pokrývala provozní rozsah vašeho systému:

Nízká frekvence (menší nebo rovná 6 GHz): RG 58, RG316 (běžná ve spotřební elektronice) .

Střední frekvence (6–26 GHz): .086, .141 polopřátelské a poloobječné kabely .

Vysoká frekvence (26–40 GHz): Amplituda ultra nízkých ztrát a fázové stabilní koaxiální kabely (E . g ., pro satelitní komunikaci, radar) .

Ultra vysoká frekvence (40–110 GHz): Ultra nízká ztráta amplitudy a fázové stabilní koaxiální kabely (milimetrové vlnové systémy) .

B . útlum (ztráta signálu)

Útlum (DB/FT) měří ztrátu signálu nad vzdáleností a zvyšuje se s frekvencí . Pro přenos na dlouhé vzdálenosti upřednostňuje kabely s nízkým atencí .

C . Impedance odpovídající

Neshoda impedance způsobuje odraz signálu, snižuje účinnost a vytváření rušení . odpovídá impedanci kabelu vašemu systému:

Většina RF Systems (e . g ., vojenské, telekomunikace, testovací zařízení): 50Ω .

Systémy videa / kabelové televize: 75Ω .

Vyvarujte se míchání impedancí (e . g ., 50Ω kabel s konektory 75Ω) .

D . kapacita manipulace s napájením

Kabel musí odolat napájení systému (průměrný a špičkový výkon), aby se zabránilo přehřátí nebo rozpadu . Klíčové faktory:

Průměrná síla: Continuous Power (E . G ., 100W v základních stanicích) .

Peak Power: Short-Pulse Power (E . g ., Kilowatt-Level in Radar) .

Derate in Hightepeture Environments (E . g ., 20% redukce při 60 stupních) .

e . fázová stabilita

V systémech citlivých na fázi, jako jsou systémy s diferenciálními signály, minimalizujte fázový drift způsobený změnami teploty nebo ohýbáním . Vyberte kabely se stabilní amplitudou a fázovými charakteristikami .



3. Vyhodnotit mechanické vlastnosti

A . flexibilita

Vysoká flexibilita: Použijte flexibilní kabely pro scénáře vyžadující časté ohýbání (E . G ., testovací vedení) .

Nízká flexibilita: U pevných instalací vyžadující stabilitu použijte polostavicový (pevný vnější vodič mědi) nebo polopůjční kabely .

B . trvanlivost

Poloměr ohýbání: Zajistěte, aby kabel vydržel minimální poloměr ohybu bez degradace výkonu .

Odolnost proti opotřebení: Použijte kabely s robustními pochvaly (E . g ., Nylon Braided Theds z nerezové oceli) v drsných průmyslových prostředích .



4. Zvažte odolnost proti životnímu prostředí

Kabel musí správně fungovat za jeho provozních podmínek:

Teplotní rozsah: průmyslový stupeň (-40 stupeň na 125 stupňů), Aerospace Grade (-55 stupeň na 165 stupňů) nebo extrémní prostředí . Vysoko-teplota supeconductors (e . g ., ptfe izolace-65 stupně na 200 stupně. ) .

Odolnost proti vlhkosti / IP hodnocení: Venkovní použití vyžaduje vodotěsné kabely / konektory (E . G ., IP67 / IP68 N-type konektory s O-kroužky) .

Chemická odolnost / Odolnost proti UVS: Pro scénáře vystavené oleji, palivu nebo slunečnímu světlu (E . G ., Ethylen-Tetrafluorethylen Copolymer Sheaths pro chemickou odolnost;

Odolnost proti vibracím / šokům: Vojenské / letecké aplikace vyžadují kabely s robustním stíněním a reliéfem kmenů (E . G ., setkání s MIL-dtl -17 standardy) .



5. Vyberte kompatibilní konektory

Konektory musí odpovídat rozhraní kabelu a zařízení s nízkou ztrátou vložení a spolehlivé připojení:

Běžné typy: SMA (až 18 GHz), typ N (až 18 GHz, vysoký výkon), TNC (vibrace odolný), BNC (nízká frekvence, rychlé připojení), 2 . 92 mm (až 40 GHz), 1,85 mm (až 67 GHz).

Funkce: Vyberte Crimp, pájecí nebo kompresní konektory na základě potřeb instalace . V drsných prostředích, vyberte konektory z nerezové oceli přes mosazné .

Pohlaví a polarita: Zajistěte, aby cíle mužů / žen odpovídaly vybavení (e . g ., SMA Male na N-type ženy) .



6. Náklady na rovnováhu a spolehlivost

Vysoce výkonné kabely (E . G ., stříbrné vodiče, pěnové PTFE / PTFE s nízkou hustotou) jsou dražší, ale mají nižší ztrátu a delší životnost (vhodné pro kritické systémy) .

Ekonomické možnosti (e . g ., Silver-Copper-Clad Steel, konzervovaná měď, pvc pláště) jsou vhodné pro nízkofrekvenční, nekritické použití (E. G ., Consumer Electronics)

Pro bezpečnostní kritické aplikace (E . g ., lékařské vybavení, letectví), upřednostňujte spolehlivost před náklady .



Shrnutí klíčových kroků

Objasněte scénář aplikace (pevný / mobilní, vnitřní / venkovní, frekvenční rozsah) .

Porovnejte elektrické specifikace (impedance, napájení, útlum) .

Vyberte příslušné mechanické vlastnosti (flexibilita, velikost, trvanlivost) .

Zajistěte odolnost proti životnímu prostředí (teplota, vlhkost, chemikálie) .

Vyberte kompatibilní konektory .

Vyvážení výkon, náklady a spolehlivost .



Podle těchto kroků můžete vybrat sestavu kabelu RF, která optimalizuje integritu signálu a dlouhověkost pro vaše konkrétní potřeby .
