2- Way Way Power Dividers
2- Way Power Dividers jsou rádio - frekvence a mikrovlnná zařízení, která mohou rovnoměrně distribuovat vstupní výkon nebo jej přidělit dvěma výstupním portům podle konkrétního poměru. Hrají klíčovou roli v mnoha oborech, jako je komunikace, radar a test a měření.
Popis
Úvod produktu
2- Way Power Dividers jsou rádio - frekvence a mikrovlnná zařízení, která mohou rovnoměrně distribuovat vstupní výkon nebo jej přidělit dvěma výstupním portům podle konkrétního poměru. Hrají klíčovou roli v mnoha oborech, jako je komunikace, radar a test a měření. Frekvenční rozsah se může pokrýt od DC do 67 GHz, s dostupnými možnostmi více šířky pásma.
Funkce struktury produktu
Položení výkonu způsobuje většinou vyrobeno z slitiny hliníku a některé vysokofrekvenční produkty používají mosaz. Prostřednictvím jemného zpracování má vynikající mechanickou pevnost a stabilitu. Může odolat vibracím a dopadu a přizpůsobit se tvrdému pracovnímu prostředí. Metody povrchové úpravy skořápky slitiny hliníku jsou rozmanité, včetně černé malby a oxidační léčby. Tato ošetření nejen zvyšuje výkon anti -koroze, ale také zlepšuje kapacitu rozptylu tepla produktu, což zajišťuje efektivní rozptyl tepla během vysokého provozu výkonu a udržuje stabilní výkon.
Podle různých aplikačních frekvencí a scénářů jsou vybaveny různé typy konektorů, jako jsou SMA, N, TNC, 2,92 mm, 2,4 mm, 1,85 mm atd. Tyto konektory mají vlastnosti nízké ztráty vložení a vysokou ztrátu návratnosti, které mohou dosáhnout spolehlivého spojení s jinými zařízeními a zajistit účinné přenos signálu.
Aplikace produktu
Používá se pro distribuci energie v radarových vysílacích, což umožňuje spolupráci více přenosových modulů. To zvyšuje rozsah detekce a přesnost radaru. Současně zpracovává signály ozvěny v radarových přijímačích
FAQ
Typ produktu
|
SMA 2- Way Way Power Dividers |
||||
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-5 m 010- e |
SMA žena |
5MHz ~ 1GHz |
1.30 |
18 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 3 stupeň |
1 |
±0.3 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-005060- e |
SMA žena |
500 MHz ~ 6GHz |
1.40 |
18 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 2 stupeň |
30 |
±0.2 |
Hliníková slitina |
Oxidace |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-011017- e |
SMA žena |
1,1 GHz ~ 1,7 GHz |
1.20 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 2 stupeň |
30 |
±0.2 |
Hliníková slitina |
Oxidace |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-005080- e |
SMA žena |
0. 5GHz ~ 8GHz |
1.40 |
18 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 3 stupeň |
20 |
±0.2 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-020080- e |
SMA žena |
2GHz ~ 8GHz |
1.25 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 3 stupeň |
30 |
±0.2 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-020080- e |
SMA žena |
2GHz ~ 8GHz |
1.25 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 3 stupeň |
30 |
±0.2 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|

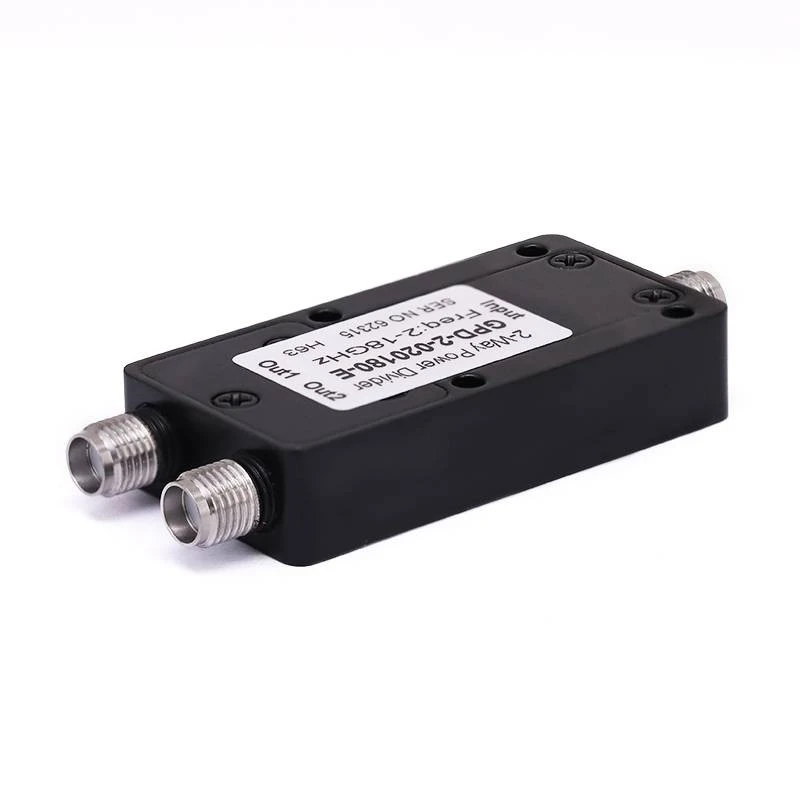

Gpd -2-020180- e |
SMA žena |
2GHz ~ 18GHz |
1.35 |
18 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 4 stupeň |
20 |
±0.3 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-0026 e |
SMA žena |
DC ~ 26,5 GHz |
1.50 |
10 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 5 stupňů |
1 |
±0.5 |
Mosaz |
Zlato |
|
N 2- Way Way Power Dividers |
||||
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2 n -011017- e |
N žena |
1,1 GHz až 1,7 GHz |
1.20 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 2 stupeň |
30 |
±0.2 |
Hliníková slitina |
Oxidace |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2 n -005060- e |
N žena |
5GHz až 6GHz |
1.20 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 3 stupeň |
30 |
±0.2 |
Hliníková slitina |
Oxidace |
|
TNC 2- Way Way Power Dividers |
||||
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|

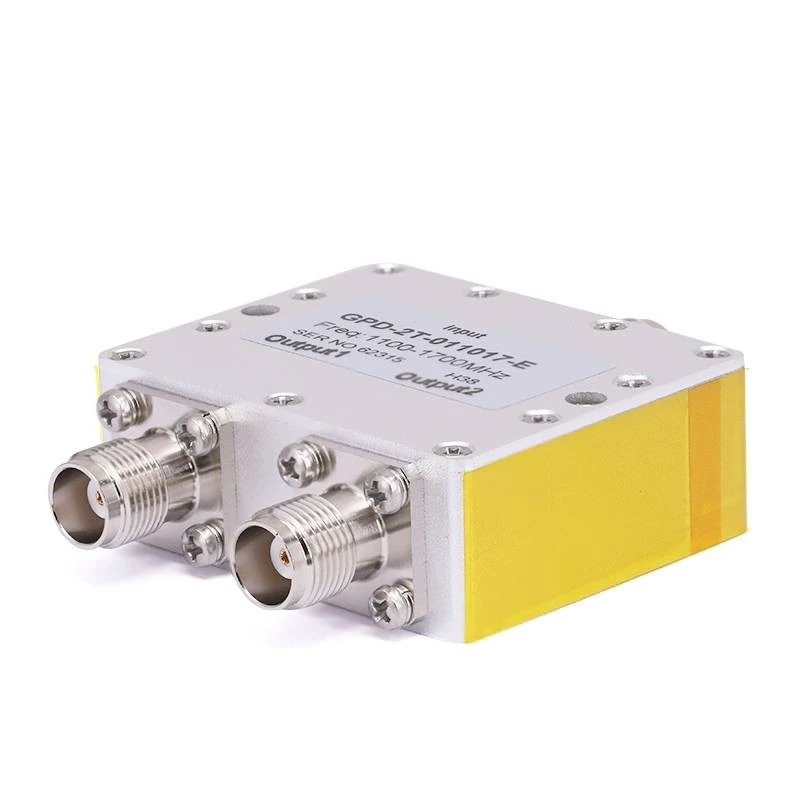

Gpd -2 t -011017- e |
TNC žena |
1,1 GHz až 1,7 GHz |
1.20 |
20 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 2 stupeň |
30 |
±0.2 |
Hliníková slitina |
Oxidace |
|
2,92mm 2- Way Way Power Dividers |
||||
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-040400- t |
2,92 mm žena |
4GHz až 40 GHz |
1.60 |
18 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 4 stupeň |
20 |
±0.2 |
Hliníková slitina |
Černá barva |
|
|
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|

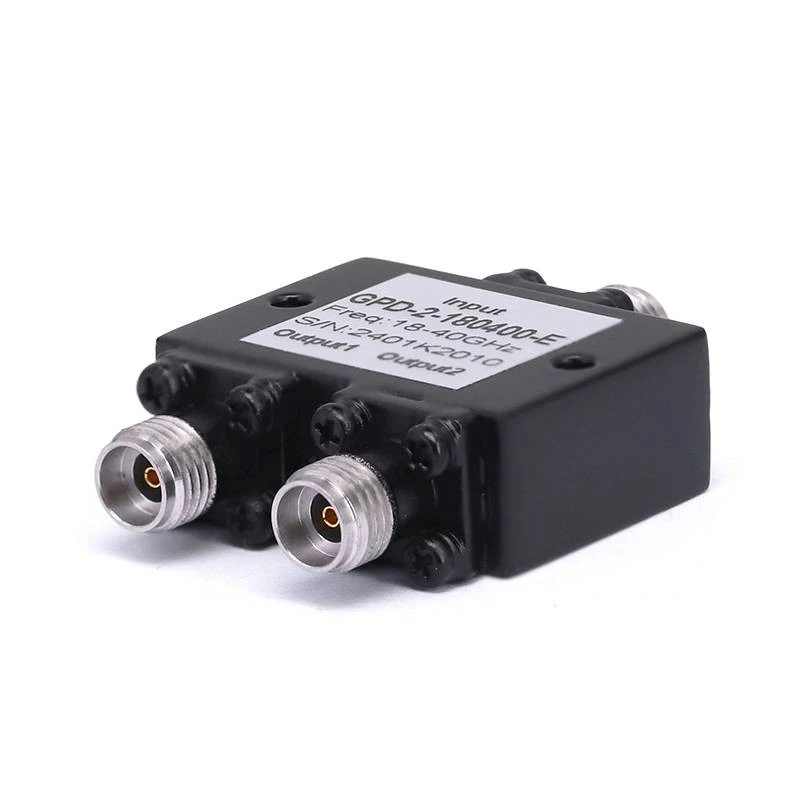

Gpd -2-180400- e |
2,92 mm žena |
18 Hz až 40 GHz |
1.50 |
16 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 5 stupňů |
20 |
±0.4 |
Hliníková slitina |
Černá barva |
 |
 |
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|

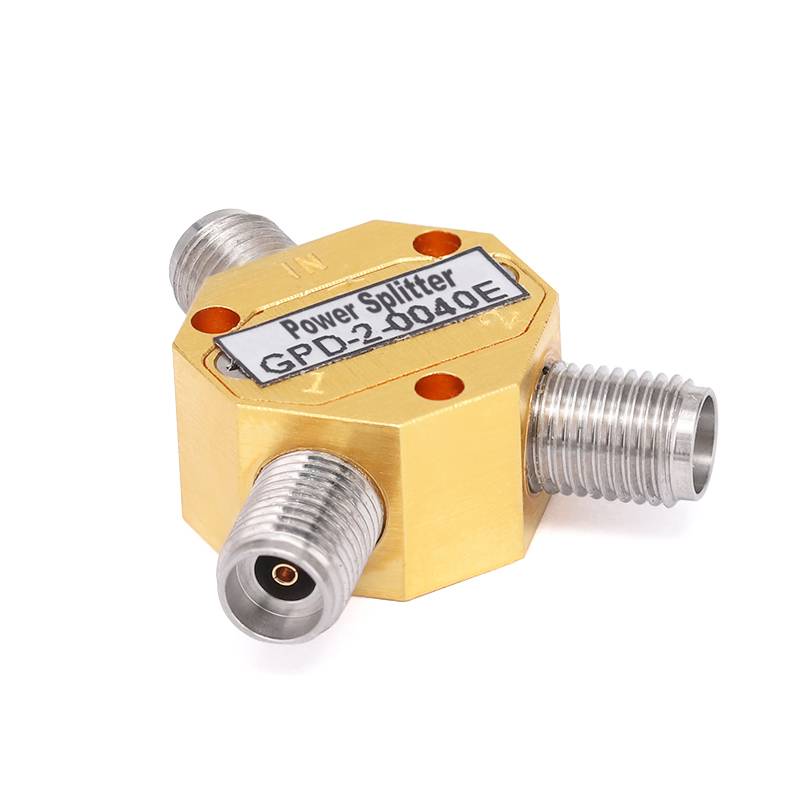

Gpd -2-0040 e |
2,92 mm žena |
DC až 40GHz |
1.50 |
10 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 7 stupňů |
1 |
±0.7 |
Mosaz |
Zlato |
|
2,4 mm 2- Way Way Power Dividers |
||||
 |
|
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|
Gpd -2-0050 e |
2,4 mm žena |
DC až 50GHz |
1.60 |
10 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 7 stupňů |
1 |
±0.7 |
Mosaz |
Zlato |
|
1,85 mm 2- Way Way Power Dividers |
||||
 |
 |
|||
|
SKU |
Série konektoru |
Frekvence |
Vstup VSWR |
Izolace Min. (DB) |
|

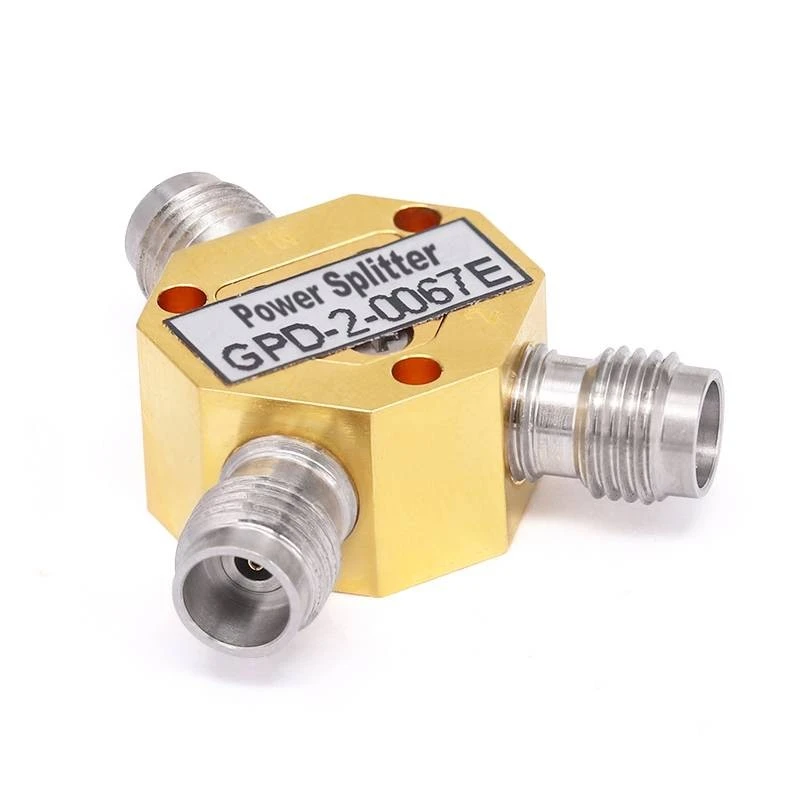

Gpd -2-0067 e |
1,85 mm žena |
DC až 67 GHz |
1.80 |
10 |
|
Fázový rovnováha (stupeň) |
Power, max vstup (watts) |
Amplitude Balance (DB) |
Materiál těla |
Pokovování |
|
± 8 stupňů |
1 |
±0.8 |
Mosaz |
Zlato |
