Proč existují 0} db atenuatory?



Mnoho RF inženýrů si nemusí být ani vědom existence {{0}} db atenunutorů. Na první pohled se mohou atenuátory 0db zdát kontraintuitivní-po všem, jejich jméno naznačuje, že jejich primární funkcí je snížit sílu signálu, přesto však ve skutečnosti nezavádějí útlum. Jejich existence však vyplývá z praktických inženýrských potřeb nad rámec jednoduchého útlumu signálu. Zde je podrobné poruchy jejich hlavního použití:



1.. Impedance
Jednou z nejkritičtějších rolí 0 db atenuátorů je zajistit konzistenci impedance v elektronických a rádiových frekvenčních systémech (RF).

Mnoho elektronických systémů (jako jsou RF vysílače, antény a testovací zařízení) je navrženo tak, aby fungovaly se specifickými charakteristickými impedancemi (obvykle 5 0 Ω nebo 75Ω). Impedanční nesoulady mezi připojenými komponenty mohou způsobit odrazy signálu, které zhoršují integritu signálu, snižují účinnost přenosu energie a mohou dokonce poškodit citlivá zařízení. 0 db atenuátorů jsou pečlivě vytvořeny tak, aby udržovaly přesnou standardizovanou impedanci (např. 50Ω) na jejich vstupních a výstupních portech. Když jsou vloženy mezi nesprávné komponenty, „překlenují“ mezeru impedance, minimalizují odrazy a zajišťují účinný přenos signálu bez změny amplitudy signálu.



2. adaptace mechanického\/rozhraní

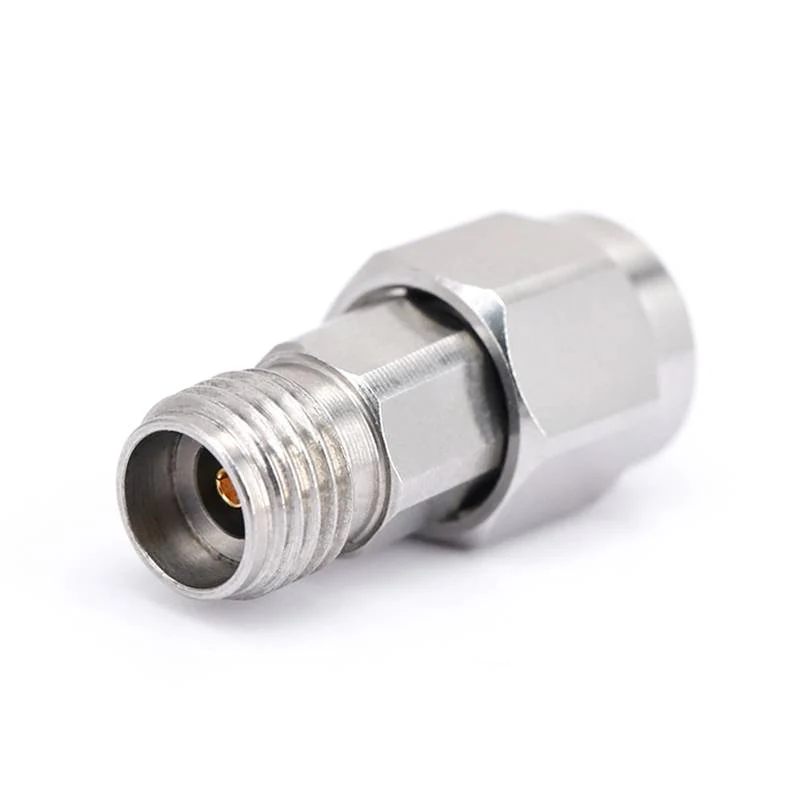

Ve složitých systémech komponenty často používají různé typy konektorů (jako je SMA, N-typ, BNC) nebo fyzické formy. 0 DB atenuátory se často používají jako adaptéry k vyřešení těchto nekompatibility.



3. kalibrační a testovací odkaz
V RF, mikrovlnné troubě a optickém testování je přesnost zásadní. 0 DB atenuátory slouží jako cenné kalibrační nástroje a referenční body: v nastavení testu působí jako „známý standard“.



4. Konzistence signální cesty
V systémech, kde se požadavky na útlum mění dynamicky (jako jsou komunikační sítě nebo radarové systémy), mohou 0 db atenuátory udržovat mechanickou a elektrickou uniformitu v signálním řetězci:



Například systém může přepínat mezi použitím atenuátoru 5 dB (ke snížení silných signálů) a vyžadováním útlumu (pro zpracování slabých signálů). Vložení atenuátoru 0} DB, pokud není zapotřebí žádné útlum, zajistí, že fyzická délka, zatížení konektoru a elektromagnetické vlastnosti signální dráhy zůstávají přesně stejné, jako když se používá útluz vyšší hodnoty, zabrání neočekávaným změnám signální fáze, zpoždění nebo impedance, které by mohly prosazovat s výkonem systému.



5. Izolace a ochrana
Ačkoli nesnižují amplitudu signálu, 0 DB atenuátory jsou obvykle integrovány s konstrukčními prvky, které poskytují elektrickou izolaci nebo ochranu: mohou komponenty citlivé na vyrovnání (jako jsou přijímače) z napěťových hrotů nebo odrazů generovaných downstream zařízeními (jako jsou vysílače). Jejich vnitřní obvody (např. Odporované sítě) mohou tlumit přechodné signály nebo zabránit škodlivým reverzním výkonu poškozením proti proudu. Ve vysokofrekvenčních systémech, i bez útlumu, mohou snížit „přeslech“ izolací různých částí signální cesty.



Příklady aplikace

RF komunikační systémy: A 0 DB Attenutor mezi transceiverem a anténou zajišťuje přizpůsobení impedanci 50Ω, maximalizující přenos energie.

Zkušební laboratoře: A 0 db Atturutor (SMA-to-BNC) se používá k připojení generátoru signálu a osciloskopu, který slouží jako adaptér rozhraní i kalibrační odkaz.

Vysílání: Ve video systémech 75Ω 0 db atenuátory porovnávají koaxiální kabely na zesilovače, což zabraňuje odrazům signálu, které způsobují strašidelné nebo zkreslení.



Závěrem, 0 db atenuátory nejsou „zbytečné“-jsou to všestranné komponenty, které řeší klíčové inženýrské výzvy související s impedancí, připojením, kalibrací a stabilitou systémů a jejich hodnota sahá daleko za samotné útlum signálu.
