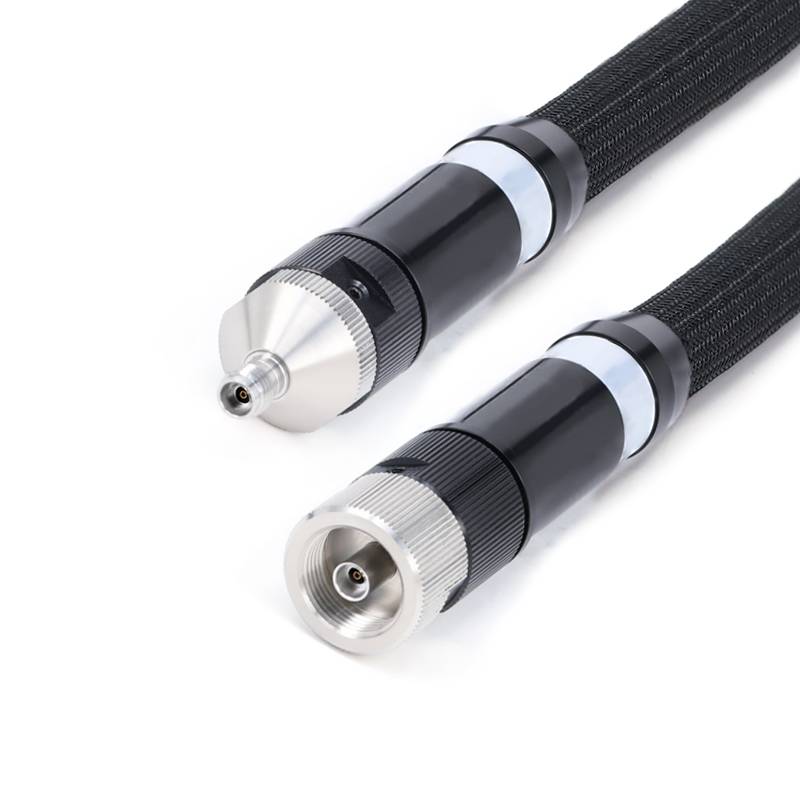

Testovací kabely VNA

Série testovacích kabelových kabelů FlexIRF je navržena tak, aby zákazníkům poskytla opakovatelné a přesné hodnoty měření vektorové sítě (VNA) .

V testovacích scénářích analyzátorů vektorové sítě (VNAS) byla zranitelnost přesných koaxiálních rozhraní již dlouho výzvou v oboru ., když jsou tradiční testovací kabely vystaveny častému ucpání/odpojení, ohýbání nebo mechanickým stresem, nebo zdobené, nebo zhoršováním, nebo je způsobeno tím, že je plně vnímána, je v nouzi v přenosu, je v nouzi v přenosu, je v nouzi v přenorku, v nich K koncentraci napětí . To přímo ovlivňuje přesnost testování a může dokonce způsobit selhání zařízení .

Na základě klasifikace frekvence existují:

26 . 5GHz 3,5 mm rozhraní kabelové sestavy, 40 GHz 2,4 mm kabelové sestavy, 67 GHz 1,85 mm NMD kabelové sestavy.

Takzvané kabelové sestavy NMD mají napravené vyztužené konektory pro rozhraní . Tento design zajišťuje, že mechanické napětí během použití je primárně absorbováno vnějšími vyztuženými strukturálními komponenty, což brání poškození přesných koaxiálních rozhraní .

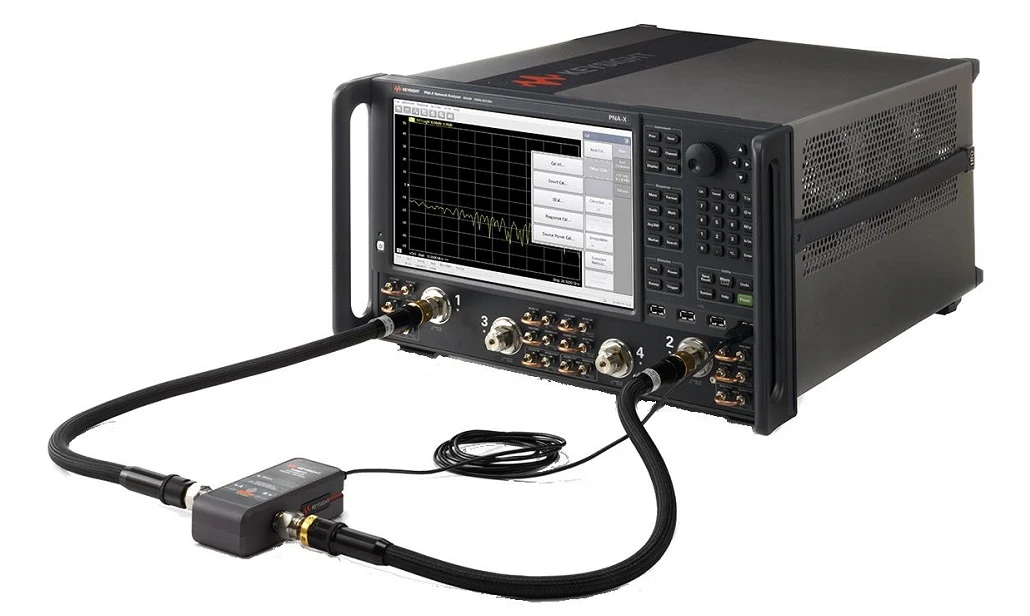

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other Scénáře .

1. Pro vlastní sestavy kabelů za vlastní délku nezapomeňte nechat své informace o délce na stránce pokladny;
2. Všechny kabelové sestavy mohou být poskytovány páry nebo skupinami s fázovým odpovídajícím; Pokud potřebujete, aby se kabely shodovaly s fází, pošlete nám e -mail: sales@flexirf.com

Typ produktu



Testovací kabely VNA

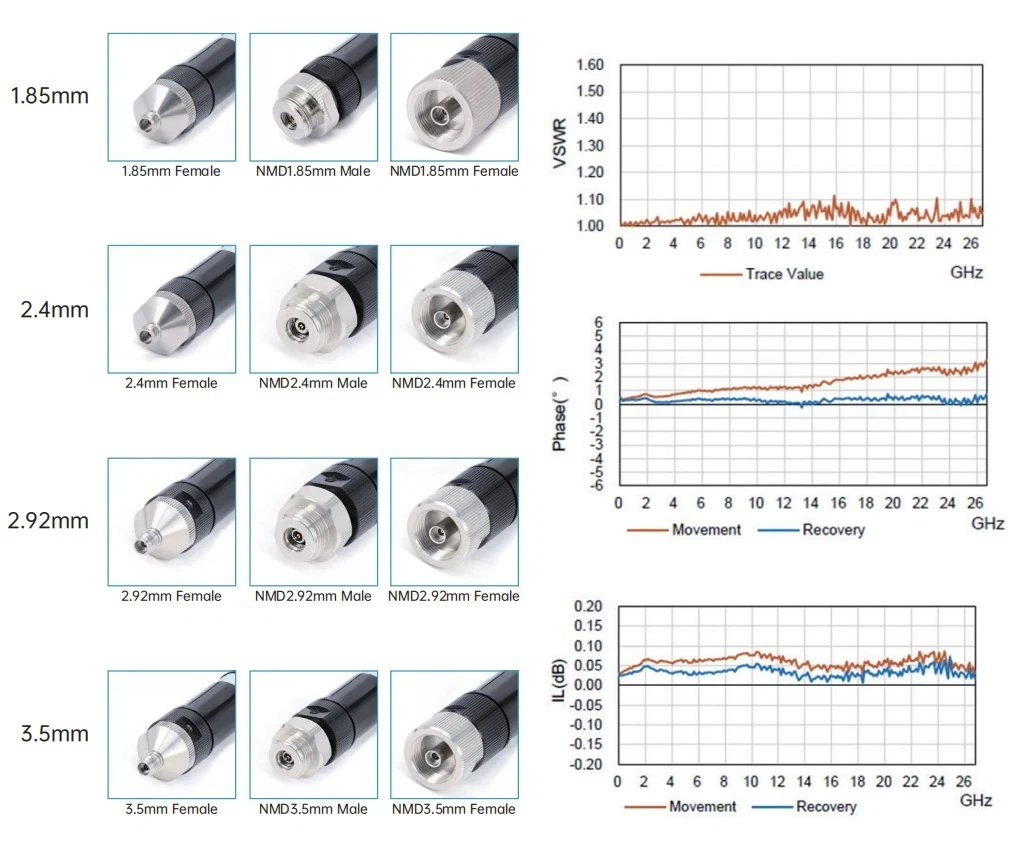

Běžné modely a technické ukazatele
Obrázek	SKU	Konektor 1	Konektor 2	Freqence	Ztráta návratu/VSWR
	Vna -35 f35f -630	3,5 mm NMD žena	3,5 mm žena	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD žena	3,5 mm NMD muž	DC -26.5 GHz	1.30

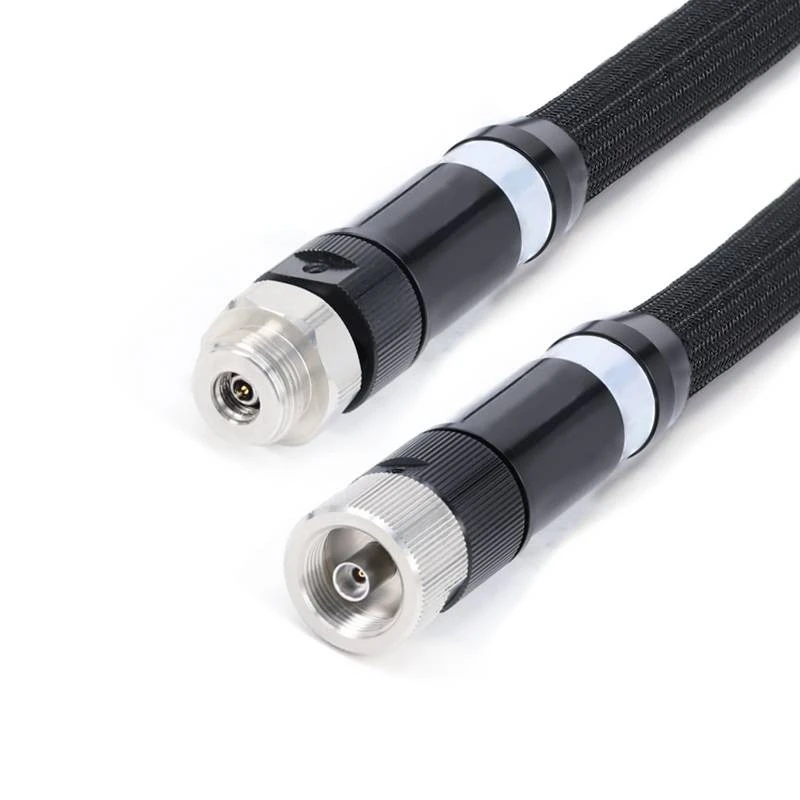

	Vna -292 f292f -630	2,92 mm NMD žena	2,92 mm žena	DC -40 GHz	1.30
	Vna -292 m292f -630	2,92 mm NMD žena	2,92 mm NMD žena	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD žena	2,4 mm žena	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD žena	2,4 mm NMD muž	DC -50 GHz	1.35

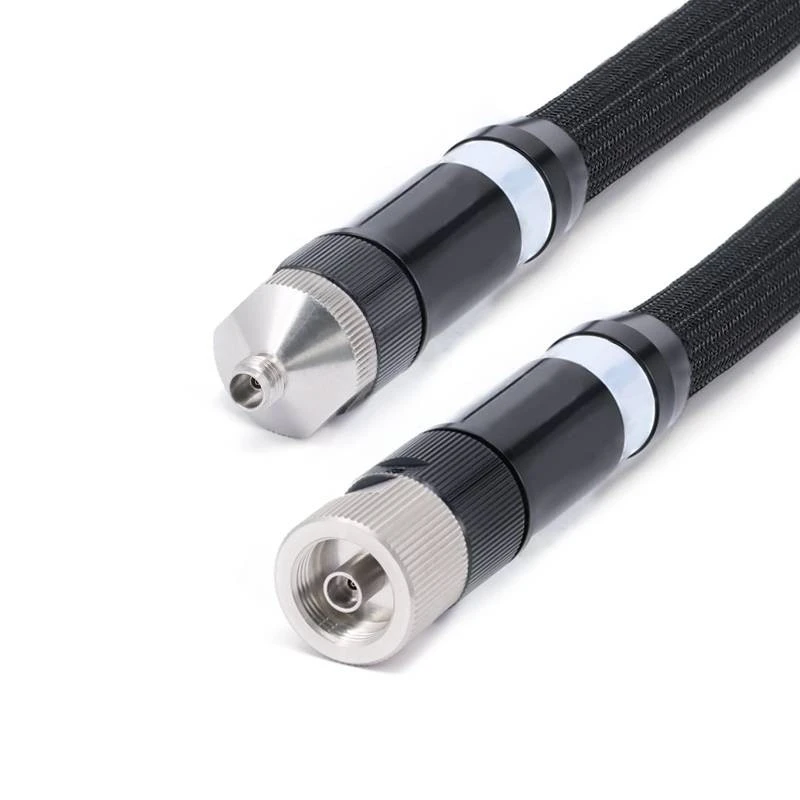

	Vna -185 f185f -630	1,85 mm NMD žena	1,85 mm žena	DC -67 GHz	1.50

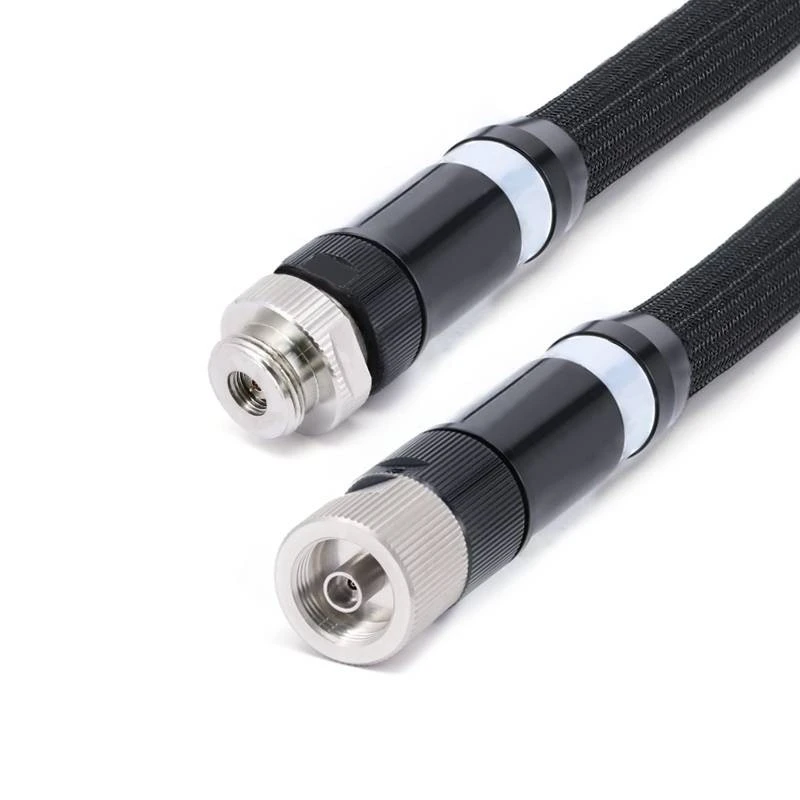

	Vna -185 f185m -630	1,85 mm NMD žena	1,85 mm NMD muž	DC -67 GHz	1.50
