Sestavy kabelů formovatelné rukou

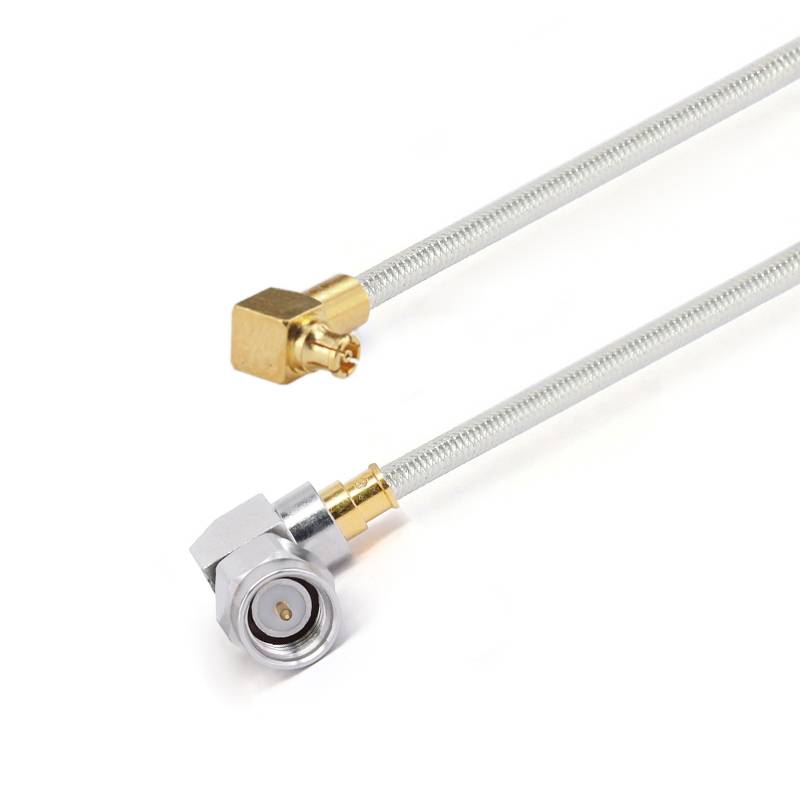

Ručně formovatelné kabelové sestavy Poloautibilní koaxiální je vysoce výkonná polopmivatelná sestava koaxiálního kabelu, která hraje klíčovou roli ve více oborech . Tento produkt je vytvořen profesionálním týmem ., s jeho vynikajícím výkonem, jako je 047, jako je 047, jako je dostupné jako 047. 086 "a 141" .

Odeslat dotaz

Popis

Ručně formovatelné kabelové sestavy Semi-flexibilní koaxiální je vysoce výkonná polopmivatelná sestava koaxiálního kabelu, která hraje klíčovou roli ve více oborech . Tento produkt je vytvořen profesionálním týmem ., s jeho vynikajícím designem a spolehlivým výkonem, jako je 047, které jsou dostupné jako 047. 086 "a 141" .

Kromě toho produkt nabízí více možností, pokud jde o typy konektorů, impedance, polaritu, montážní metody, kontaktní a bydlení materiály ., typy konektoru zahrnují 1 . 85mm, 2. 4 mm, 2 . 92mm, SMA, SMA, SMA, SMA, SMA, SMA, MMXP atd.;; Impedance je 50 ohmů a polarita je standardní. Existují rozmanité montážní metody a kontakty a pouzdra jsou vyrobeny z materiálů, jako je mosazné se zlatem, berylium měděná zlatem a pasivovaná nerezová ocel, aby byla zajištěna dobrá elektrická vodivost a odolnost proti korozi.

Úvod produktu

Existují série, jako je FR701 & FR702/GUT -047- Form 047 "Series a FR711 & FR712/GUT -085- Formulář 086" Série . Například produkty FR701 A & A & Electric Performance a Electric Performance ......}}}}.}.} FR702/GUT -047- Formulář 047 "Série je 0 . 29 ± 0 . 0127mm, zatímco FR711 & FR712/GUT -085- Form 086" Série je 0 {{{{{{} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} 51} Odpovídající útlum a napájení jsou poskytovány pro různé frekvence. K dispozici je také několik běžných modelů a technických ukazatelů, které splňují požadavky různých aplikačních scénářů.

Pokud jde o elektrický výkon, středovým vodičem je stříbrnou ocel oděvenou měď, kombinovaný s pevným izolátorem PTFE a vnějším vodičem s konzervovaným měděným vodičem . Je vybaven nízkou kapacitou (95,1pf/m), vysokou rychlostí propagace (70%) a vynikající efektivitou stínění (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Aplikace produktu

Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can quickly establish Zkoušejte odkazy mezi různými zařízeními, což umožňuje efektivní dokončení detekčních prací .

Důležité poznámky

1. Pro vlastní sestavy kabelů za vlastní délku nezapomeňte nechat své informace o délce na stránce pokladny;
2. Všechny kabelové sestavy mohou být poskytovány páry nebo skupinami s fázovým odpovídajícím; Pokud potřebujete, aby se kabely shodovaly s fází, pošlete nám e -mail: sales@flexirf.com

Data specifikace produktu

Konfigurace

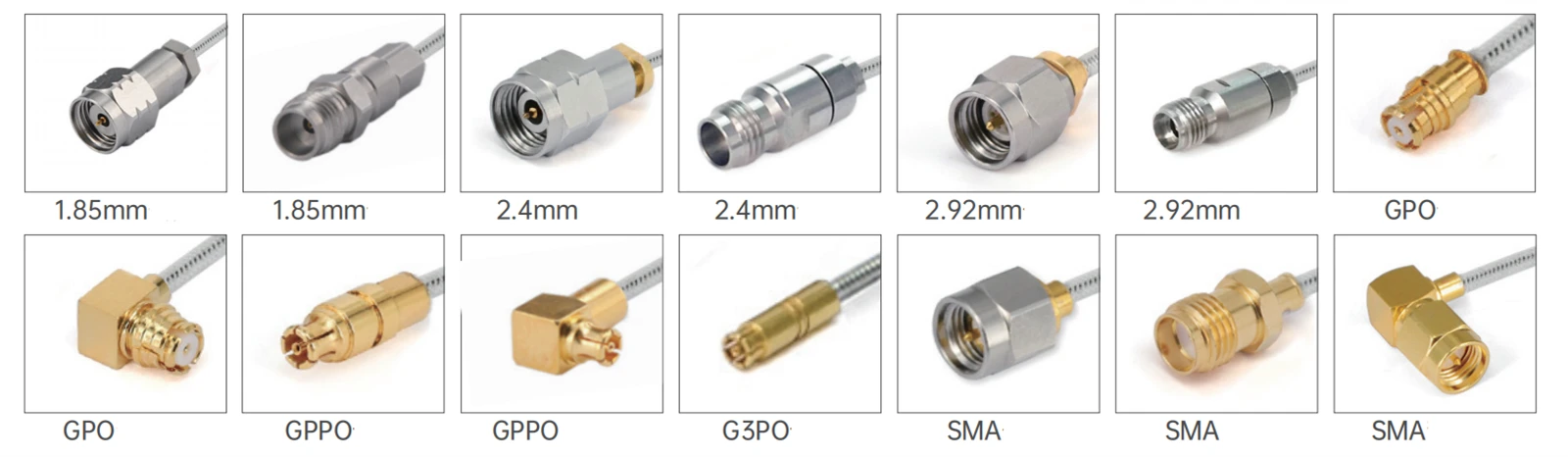

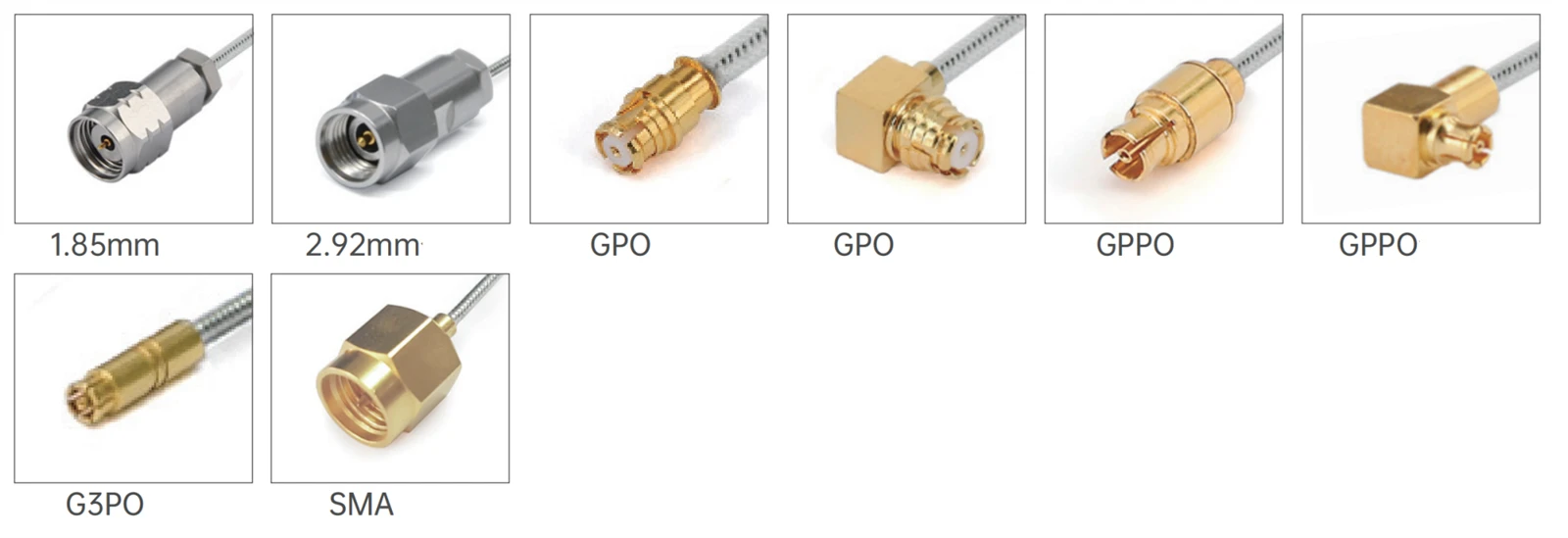

Typ konektoru 1	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO
Impedance konektoru 1	50 ohmů
Konektor 1 Polarita	Norma
Typ konektoru 2	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/
Impedance konektoru 2	50 ohmů
Konektor 2 Polarita	Norma
Metoda montáže konektoru	Žádný
Styl těla konektoru	Rovný a pravý úhel
Informace o materiálech
Středový kontakt	Mosazné zlaté pokovené, berylium měděné zlato
Vnější kontakt	Mosazné zlaté pokovené, berylium měděné zlaté, passivované z nerezové oceli
Tělo	Mosazné zlaté pokovené, berylium měděné zlato, nerezová ocel pasivovaná
Dielektrikum	PEI/PTFE
Údaje o životním prostředí
Teplotní rozsah	-40 stupeň na +165 stupeň
2011/65/EU (ROHS)	Kompatibilní
Specifikace kabelů
Centrální vodič	Stříbrná měď
Dielektrikum	Solidní PTFE
Bunda	Žádný nebo Fep
Kapacitance (PF/M)	95.1
Rychlost šíření (%)	70
Efektivita stínění	<-100dB @ 1GHz
Manipulace s energií	10watt @ 18GHz na hladině moře, VSWR1.0

Typ produktu

FR701 & FR702/GUT -047- Formulář 047 "Sestava série sestavy
	Průměr materiálu struktury (mm)
	1	Vnitřní vodič	Stříbrná ocelová ocel	0.29±0.0127
	2	Izolátor	Solidní PTFE	0.94±0.0254
	3	Vnější vodič	Konzervovaný měděný drát	1.19±0.05
	4	Bunda	Fep	1.6±0.13

Útlum, výkon (testovací podmínka při 20 stupňové hladině moře)
Frekvence (GHz)	0.5	1	5	10	20
Útlum (DB/M)	0.787	1.112	2.585	3.734	5.443
Síla (W)	67.4	47.4	20.7	14.4	9.9

Běžné modely a technické ukazatele
Obrázek	SKU	Konektor 1	Konektor 2	Freqence	Ztráta návratu/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm samice s přírubou 2 díry	Žena G3PO (SMPS)	DC -40 GHz	12db
	Fr 701-292 mg3pf-xxx	2,92 mm muž	Žena G3PO (SMPS)	DC -40 GHz	12db
	Fr 701-292 fg3pf-xxx	2,92 mm žena	Žena G3PO (SMPS)	DC -40 GHz	12db
	Fr 701-185 mg3pf-xxx	1,85 mm muž	Žena G3PO (SMPS)	DC -67 GHz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm žena	Žena G3PO (SMPS)	DC -67 GHz	10 dB

FR711 & FR712/GUT -085- Formulář 086 "Sestava série seriálu
	Průměr materiálu struktury (mm)
	1	Vnitřní vodič	Stříbrná stee měděná oděva	0.51±0.0127
	2	Izolátor	Solidní PTFE	1.69±0.0254
	3	Vnější vodič	Konzervovaný měděný drát	2.2±0.05
	4	Bunda	Fep	2.54

Útlum, výkon (testovací podmínka při 20 stupňové hladině moře)
Frekvence (GHz)	0.4	1	5	10	18
Útlum (DB/M)	0.43	0.70	1.72	2.49	3.46
Síla (W)	253	157	69	47	33

Běžné modely a technické ukazatele

FR712/GUT -085- Form-Fep (s Fep Jacket)
Obrázek	SKU	Konektor 1	Konektor 2	Freqence	Ztráta návratu/VSWR
	Fr 712- smmsmm-xxx	SMA muž	SMA muž	DC -26.5 GHz	1.35

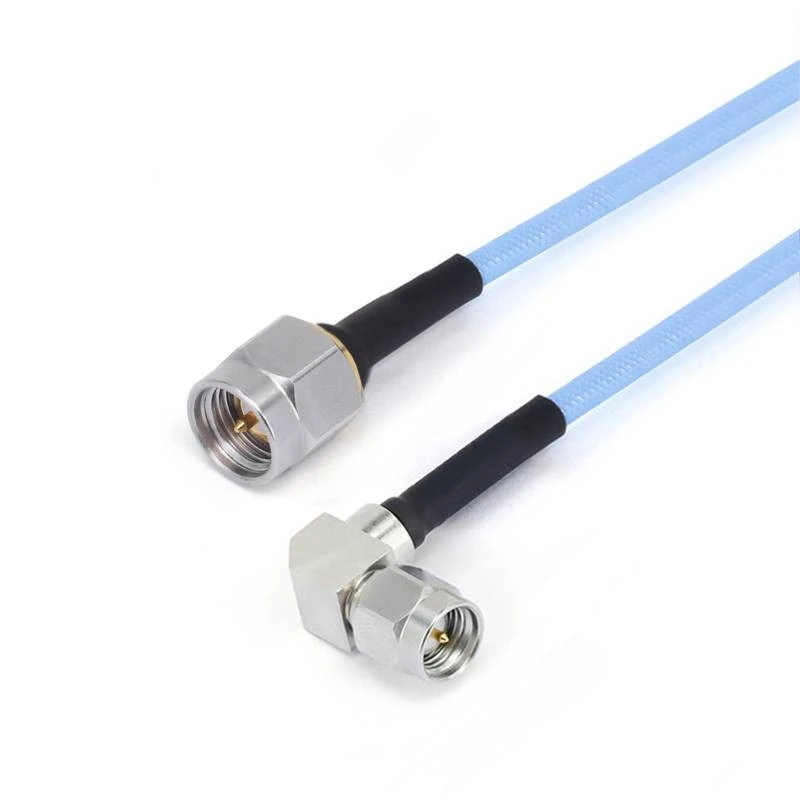

	Fr 12- smmsmwm-xxx -18 g	SMA muž	Sma muž s pravým úhlem	DC -18 GHz	1.35
	Fr 712- smwmsmwm-xxx -18 g	Sma muž s pravým úhlem	Sma muž s pravým úhlem	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	SMA muž	GPO (SMP) Žena	DC -26.5 GHz	1.35
	Fr 712- smmgpwf-xxx	SMA muž	Žena GPO (SMP) s pravým úhlem	DC -26.5 GHz	1.40
	Fr 712- smmgppf-xxx	SMA muž	Žena GPPO (mini-SMP)	DC -26.5 GHz	1.35
	Fr 712- smmgppwf-xxx	SMA muž	Žena GPPO (mini-SMP) s pravým úhlem	DC -26.5 GHz	1.40

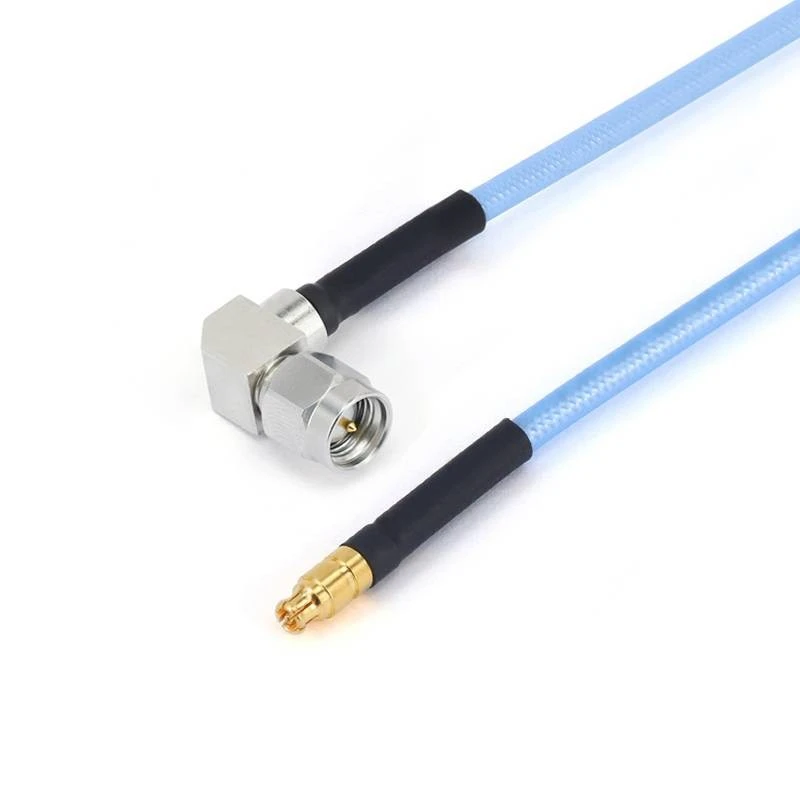

	Fr 712- smwmgppf-xxx -18 g	Sma muž s pravým úhlem	Žena GPPO (mini-SMP)	DC -18 GHz	15 dB

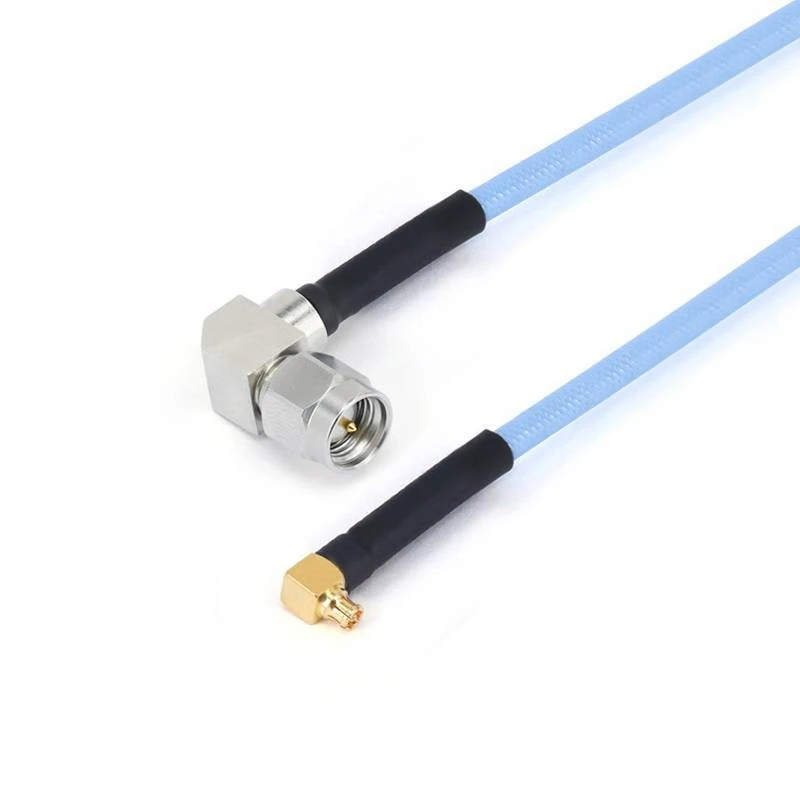

	Fr 712- smwmgppwf-xxx -18 g	Sma muž s pravým úhlem	Žena GPPO (mini-SMP) s pravým úhlem	DC -18 GHz	15 dB
	Fr 712- smfgpf-xxx	SMA žena	GPO (SMP) Žena	DC -18 GHz	1.35
	Fr 712- smffgpf-xxx	SMA žena s přírubou 4 díry	GPO (SMP) Žena	DC -18 GHz	1.35
	Fr 712- smfgppf-xxx	SMA žena	Žena GPPO (mini-SMP)	DC -26.5 GHz	1.40
	Fr 712- smffgppf-xxx	SMA žena s přírubou 4 díry	Žena GPPO (mini-SMP)	DC -26.5 GHz	1.40
	Fr 712-292 m292m-xxx	2,92 mm muž	2,92 mm muž	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm muž	GPO (SMP) Žena	DC - 40 GHz	10 dB
	Fr 712-292 mgpwf-xxx	2,92 mm muž	Žena GPO (SMP) s pravým úhlem	DC - 40 GHz	10 dB
	Fr 712-292 fgpf-xxx	2,92 mm žena	GPO (SMP) Žena	DC - 40 GHz	10 dB
	Fr 712-292 ffgpf-xxx	2,92 mm samice se 4 otvorovou přírubou	GPO (SMP) Žena	DC - 40 GHz	10 dB
	Fr 712-292 mgppf-xxx	2,92 mm muž	Žena GPPO (mini-SMP)	DC - 40 GHz	14db
	Fr 712-292 mgppwf-xxx	2,92 mm muž	Žena GPPO (mini-SMP) s pravým úhlem	DC - 40 GHz	14db
	Fr 712-292 fgppf-xxx	2,92 mm žena	Žena GPPO (mini-SMP)	DC - 40 GHz	14db
	Fr 712-292 ffgppf-xxx	2,92 mm samice se 4 otvorovou přírubou	Žena GPPO (mini-SMP)	DC - 40 GHz	14db
	Fr 712-292 mg3pf-xxx	2,92 mm muž	Žena G3PO (SMPS)	DC - 40 GHz	12db
	Fr 712-292 fg3pf-xxx	2,92 mm žena	Žena G3PO (SMPS)	DC - 40 GHz	12db
	Fr 712-292 ffg3pf-xxx	2,92 mm samice se 4 otvorovou přírubou	Žena G3PO (SMPS)	DC - 40 GHz	12db
	Fr 712-185 mg3pf-xxx	1,85 mm muž	Žena G3PO (SMPS)	DC - 67 GHz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm žena	Žena G3PO (SMPS)	DC - 67 GHz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm samice se 4 otvorovou přírubou	Žena G3PO (SMPS)	DC - 67 GHz	10 dB

FR711/GUT -085- Form (bez Fep bunda)
Obrázek	SKU	Konektor 1	Konektor 2	Freqence	Ztráta návratu/VSWR
	Fr 711- smmsmm-xxx	SMA muž	SMA muž	DC -26.5 GHz	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA muž	Sma muž s pravým úhlem	DC -18 GHz	1.35

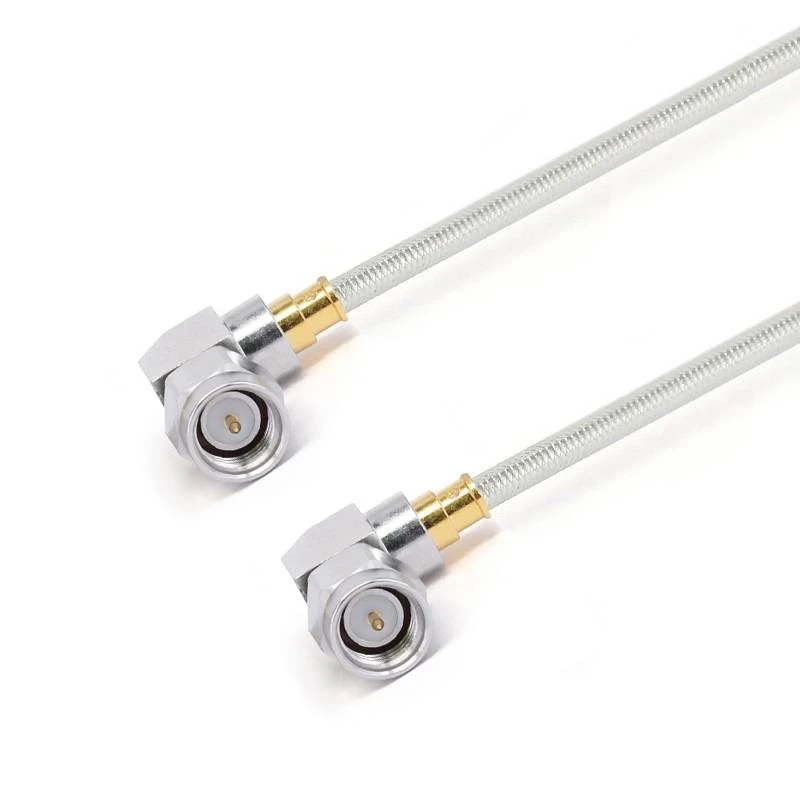

	Fr 711- smwmsmwm-xxx -18 g	Sma muž s pravým úhlem	Sma muž s pravým úhlem	DC -18 GHz	1.40
	Fr 711- smwmgppwf-xxx -18 g	Sma muž s pravým úhlem	Žena GPPO (mini-SMP) s pravým úhlem	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm muž	MMPX muž	DC -40 GHz	14db
	R 711-292 mmmpxf-xxx	2,92 mm muž	MMPX žena	DC -40 GHz	14db
	Fr 711-24 mmmpxm-xxx	2,4 mm muž	MMPX muž	DC -50 GHz	12db
	Fr 711-24 mmmpxf-xxx	2,4 mm muž	MMPX žena	DC -50 GHz	12db
	Fr 711-185 mmmpxm-xxx	1,85 mm muž	MMPX muž	DC -67 GHz	10 dB
	Fr 711-185 mmmpxf-xxx	1,85 mm muž	MMPX žena	DC -67 GHz	10 dB
	Fr 711-185 mg3pf-xxx	1,85 mm muž	G3PO (SMPS) Žena	DC -67 GHz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm žena	G3PO (SMPS) Žena	DC -67 GHz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm samice se 4 otvorovou přírubou	G3PO (SMPS) Žena	DC -67 GHz	10 dB
