Série stabilní s nízkými ztrátami
V dnešních polích řezání - okrajů, jako je komunikace, elektronické testování a měření, se stabilita přenosu signálu a charakteristiky nízkých ztráty stala hlavními faktory určujícími výkonnost systémů a relevantní požadavky se stávají stále přísnějšími .
Popis
Úvod produktu
V dnešních polích řezu - okrajů, jako je komunikace, elektronické testování a měření, se stabilita přenosu signálu a charakteristiky nízkých ztráty stala hlavními faktory určujícími výkonnost systémů a relevantní požadavky se stávají stále přísnějšími . Píšená amplituda - a fáze - stabilní sestavy, které se stanou v pevném základně, a přibližují se k plné roli, a přibližně zabývající se roli a přibližují se v plné roli a přibližují se v pevném základně a přibližují se a amplituritum a přistávají na pevném základně. Přesný a efektivní přenos signálu .
Funkce struktury produktu
Vynikající charakteristiky nízkých ztráty:
Vykazují extrémně vynikající nízký - ztrátový výkon za různých frekvenčních podmínek . jako příklad vezmením modelu Fru1/GT147a (40GHz), a to i ve vysokofrekvenčním prostředí až 40 GHz, jeho útlum je pouze 2 . 85 dB na metr.
Vynikající fázová stabilita:
Mají například vysoce stabilní fázové charakteristiky ., když FRU1/GT147A pracuje na frekvenci 10GHz, jeho mechanická fázová stabilita může dosáhnout 10 GHz/3 stupňů; when the frequency is 18GHz, it can reach 18GHz/5℃. Such stable phase can effectively suppress phase fluctuations during signal transmission, largely avoiding signal distortion and interference caused by unstable phases. For communication systems and testing equipment with extremely high requirements for phase accuracy, this characteristic is the key to ensuring the stable operation and high - performance of the systems.
Široké pokrytí frekvence:
Produkty mají široký rozsah pokrytí frekvencí, od přímého proudu (DC) do 110 GHz . Různé modely kabelových sestav lze přesně přizpůsobit různým frekvenčním rozsahům, aby splňovaly rozmanité požadavky na aplikaci .
Aplikace produktu
In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality inspection.
Důležité poznámky
1. Pro vlastní sestavy kabelů za vlastní délku nezapomeňte nechat své informace o délce na stránce pokladny;
2. Všechny kabelové sestavy mohou být poskytovány páry nebo skupinami s fázovým odpovídajícím; Pokud potřebujete, aby se kabely shodovaly s fází, pošlete nám e -mail: sales@flexirf.com
Data specifikace produktu
|

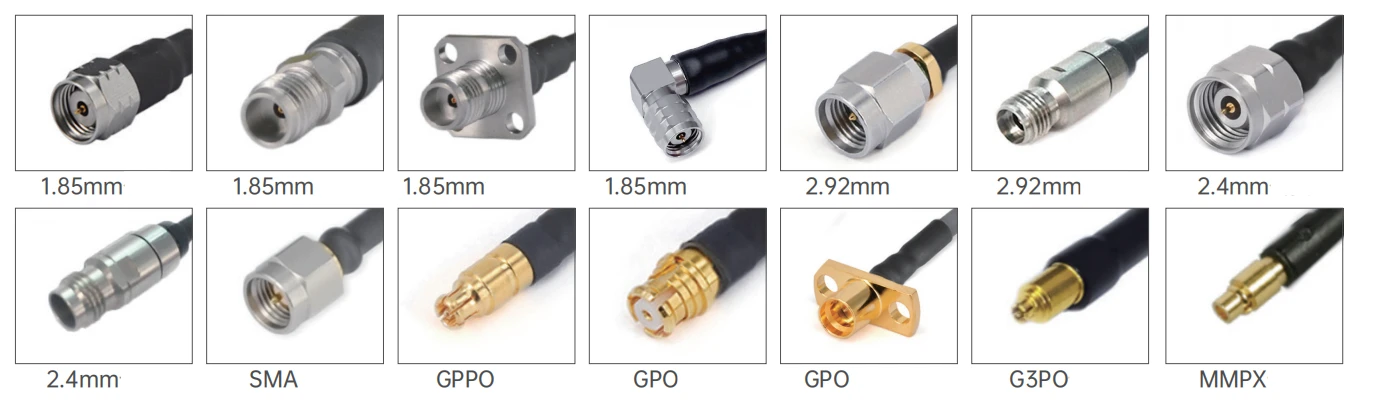

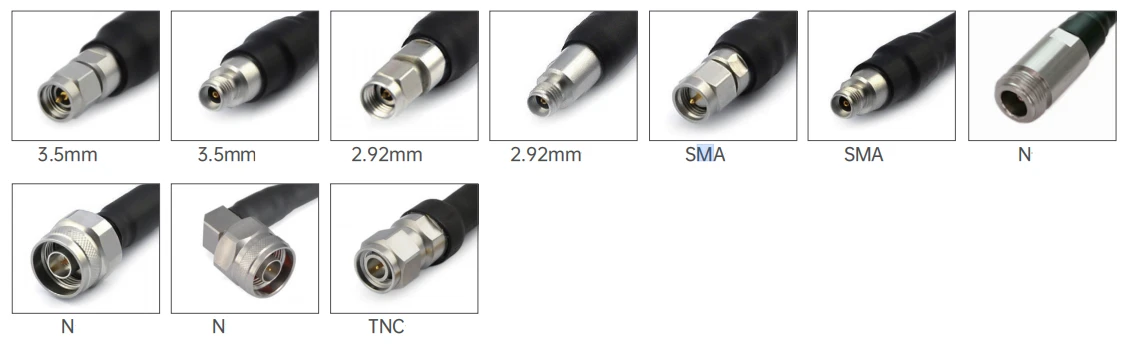

Konfigurace |
|
|
Typ konektoru 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Impedance konektoru 1 |
50 ohmů |
|
Konektor 1 Polarita |
Norma |
|
Typ konektoru 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Impedance konektoru 2 |
50 ohmů |
|
Konektor 2 Polarita |
Norma |
|
Metoda montáže konektoru |
Žádný |
|
Styl těla konektoru |
Rovný a pravý úhel |
|
Informace o materiálech |
|
|
Středový kontakt |
Mosazné zlaté pokovené, berylium měděné zlato |
|
Vnější kontakt |
Mosazné zlaté pokovené, berylium měděné zlaté, passivované z nerezové oceli |
|
Tělo |
Mosazné zlaté pokovené, berylium měděné zlato, nerezová ocel pasivovaná |
|
Dielektrikum |
PEI/PTFE |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-40 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
Typ produktu
| Sestava kabelového kabelu Fru1/GT147A (40GHz) | ||||
 |
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
0.91±0.05 |
|
|
2 |
Izolátor |
Solidní PTFE |
2.69±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
2.86±0.05 |
|
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
3.28±0.05 |
|
|
5 |
bunda |
Fep |
3.73±0.13 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||
|
Frekvence (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Útlum (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Síla (W) |
380 |
120 |
90 |
75 |
65 |
| Elektrické a mechanické vlastnosti | |||||||
|
Frekvence (GHz) |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Mechanický stabilita fáze |
|
40 |
50 |
77% |
86 pf/m |
>100 dB |
-65 stupeň ~ +165 stupeň |
6,35 mm |
10 GHz/3 stupně 18 GHz/5 stupňů |
|

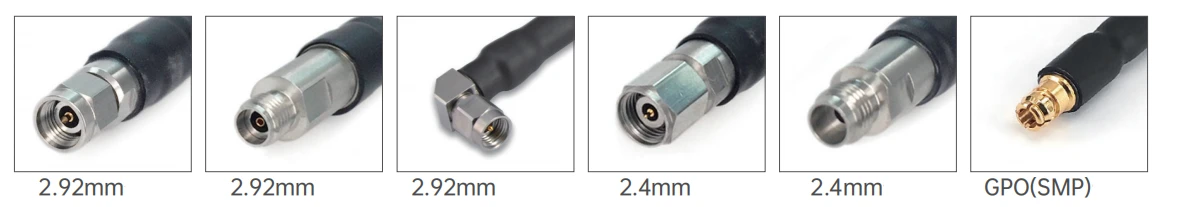

Běžné modely a technické ukazatele
|
|||||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|

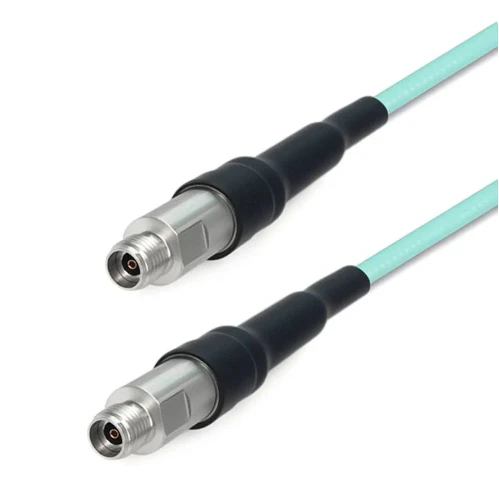

Fru 1-292 f292f-xxx |
2,92 mm žena |
2,92 mm žena |
DC -40 GHz |
1.44 |
|
|

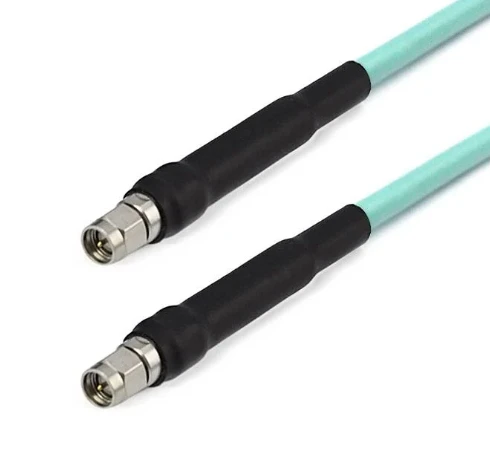

Fru 1-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
DC -40 GHz |
1.44 |
|
|

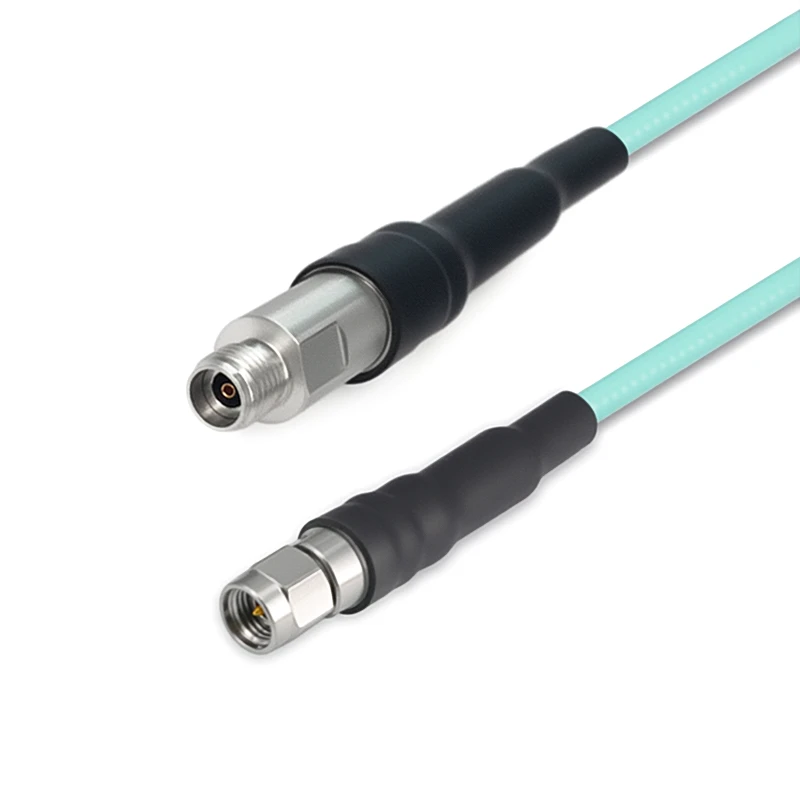

Fru 1-292 m292f-xxx |
2,92 mm muž |
2,92 mm žena |
DC -40 GHz |
1.44 |
| Sestava kabelu FRU2/GT3506 Stabilní fáze nízké ztráty (65 GHz) | ||||
|
|
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
0.51±0.05 |
|
|
2 |
Izolátor |
Solidní PTFE |
1.38±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
1.58±0.05 |
|
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
1.90±0.05 |
|
|
5 |
bunda |
Fep |
2.20±0.13 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | ||||||||||
|
Frekvence (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Útlum (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Síla (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektrické a mechanické vlastnosti | |||||||
|
Frekvence (GHz |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Dielektrické odolat napětí |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 stupeň ~ +125 stupeň |
11 mm |
800V@DC |
|

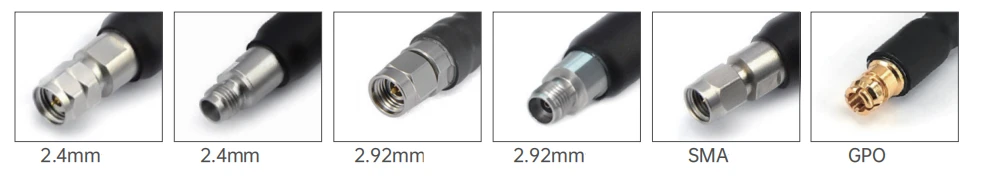

Běžné modely a technické ukazatele
|
|||||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|
Fru 2- smmsmm-xxx |
SMA muž |
SMA muž |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA muž |
GPO (SMP) Žena |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA muž |
Žena GPO (SMP) s pravým úhlem |
DC -26.5 GHz |
12db |
|
|
Fru 2- smmgppf-xxx |
SMA muž |
Žena GPPO (mini-SMP) |
DC -26.5 GHz |
13 dB |
|
|
Fru 2- smmgppwf-xxx |
SMA muž |
Žena GPPO (mini-SMP) s pravým úhlem |
DC -26.5 GHz |
12db |
|
|
Fru 2- smffgpf-xxx |
SMA žena s přírubou 4 díry |
GPO (SMP) Žena |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA žena s přírubou 4 díry |
Žena GPPO (mini-SMP) |
DC -18 GHz |
16db |
|
|
Fru 2-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm muž |
GPO (SMP) Žena |
DC -40 GHz |
14db |
|
|

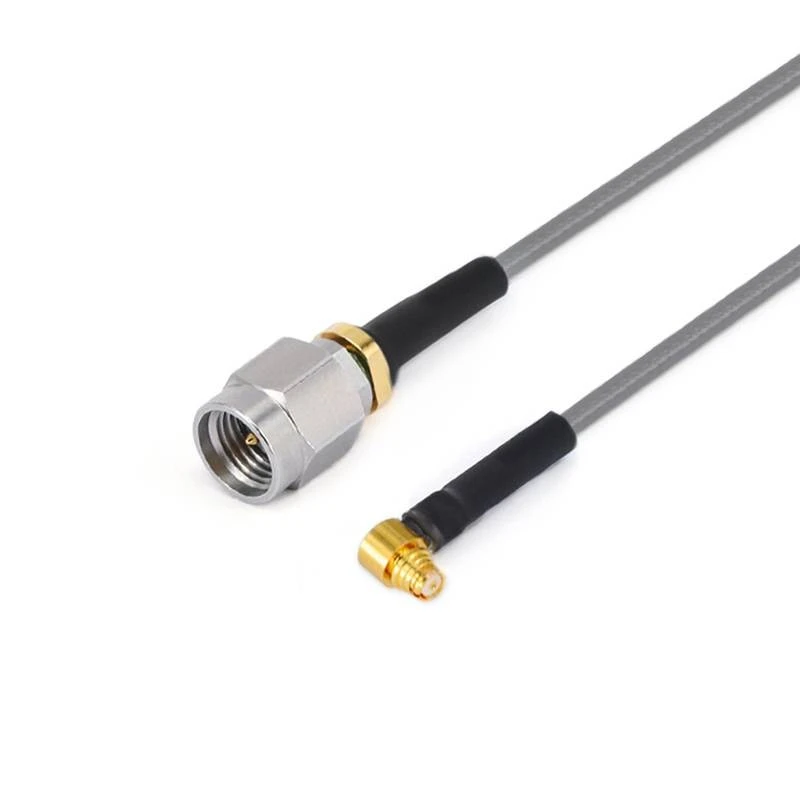

Fru 2-292 mgpwf-xxx |
2,92 mm muž |
Žena GPO (SMP) s pravým úhlem |
DC -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm muž |
MMPX muž |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm muž |
MMPX žena |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm muž |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm muž |
Žena GPPO (mini-SMP) s pravým úhlem |
DC -40 GHz |
12db |
|
|
Fru 2-292 m24m-xxx |
2,92 mm muž |
2,4 mm muž |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm muž |
Žena GPPO (mini-SMP) |
DC -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm žena |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm samice se 4 otvorovou přírubou |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
|
|

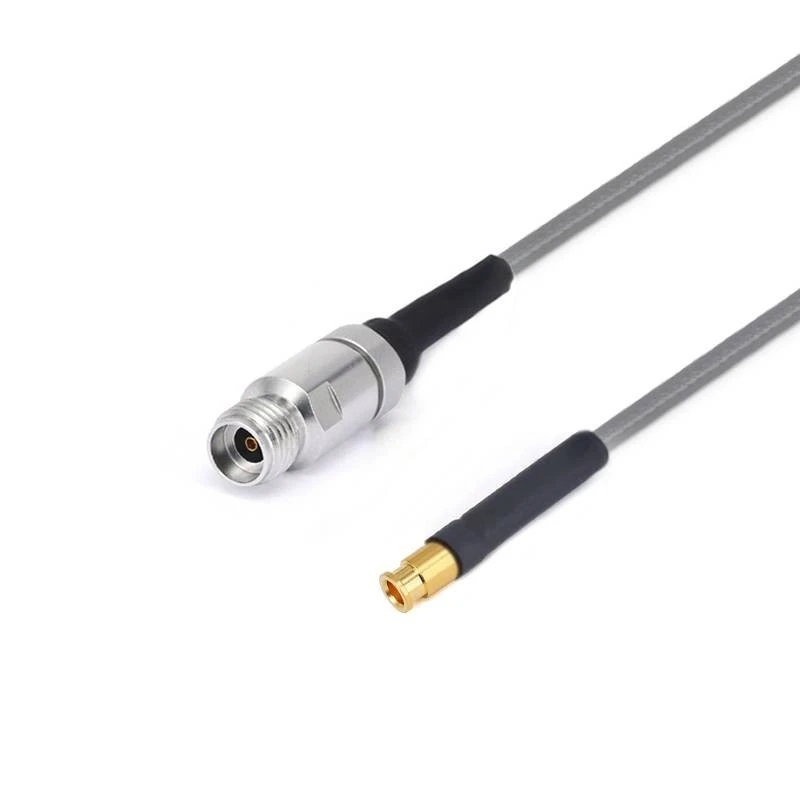

Fru 2-292 fmpxm-xxx |
2,92 mm žena |
MMPX muž |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm samice se 4 otvorovou přírubou |
MMPX muž |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm samice se 4 otvorovou přírubou |
GPO (SMP) Žena |
DC -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm muž |
GPO (SMP) Žena |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm muž |
Žena GPO (SMP) s pravým úhlem |
DC -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm muž |
MMPX muž |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm muž |
MMPX muž |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm muž |
Žena GPPO (mini-SMP) |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm muž |
Žena GPPO (mini-SMP) s pravým úhlem |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm samice se 4 otvorovou přírubou |
GPO (SMP) Žena |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm samice se 4 otvorovou přírubou |
Žena GPPO (mini-SMP) |
DC -50 GHz |
10 dB |
|
|

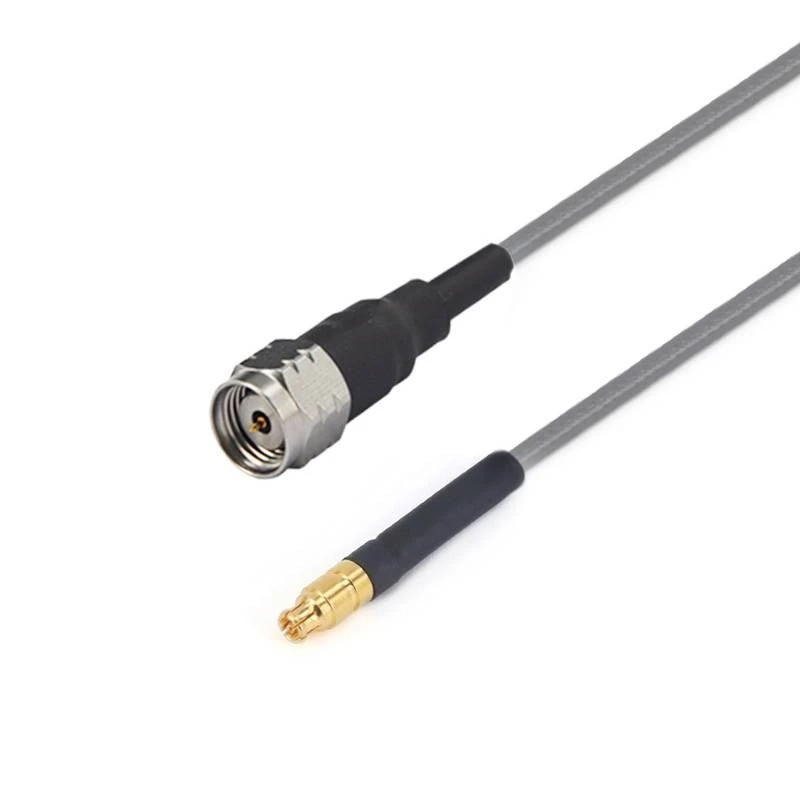

Fru 2-185 mgppf-xxx |
1,85 mm muž |
Žena GPPO (mini-SMP) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm samec s pravým úhlem |
Žena GPPO (mini-SMP) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm muž |
Žena G3PO (SMPS) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm muž |
MMPX muž |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm muž |
MMPX žena |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm žena |
Žena GPPO (mini-SMP) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm samice se 4 otvorovou přírubou |
Žena GPPO (mini-SMP) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm žena |
Žena G3PO (SMPS) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm samice se 4 otvorovou přírubou |
Žena GPPO (mini-SMP) |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmpxm-xxx |
1,85 mm žena |
MMPX muž |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmpxf-xxx |
1,85 mm žena |
MMPX žena |
DC -67 GHz |
10 dB |
| Sestava kabelového kabelu FRU3/GT3507 (40GHz) | ||||
|
|
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
0.91±0.05 |
|
|
2 |
Izolátor |
Solidní PTFE |
2.69±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
2.86±0.05 |
|
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
3.28±0.05 |
|
|
5 |
bunda |
Fep |
3.73±0.13 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||
|
Frekvence (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Útlum (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Síla (W) |
380 |
120 |
90 |
75 |
65 |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvence (GHz) |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Mechanický stabilita fáze |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 stupeň ~ +165 stupeň |
11 mm |
10 GHz/3 stupně 18 GHz/5 stupňů |
|
Běžné modely a technické ukazatele
|
|||||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm muž |
2,4 mm muž |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
DC -40 GHz |
1.35 |
| FRA3/GT2501 Sestava stabilního kabelu s nízkou ztrátou (26,5 GHz) | ||||
|
|
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
1.45±0.05 |
|
|
2 |
Izolátor |
Solidní PTFE |
3.99±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
4.19±0.05 |
|
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
4.42±0.05 |
|
|
5 |
bunda |
Fep |
5.21±0.13 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||
|
Frekvence (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Útlum (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Síla (W) |
800 |
350 |
--- |
100 |
--- |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvence (GHz) |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Mechanický stabilita fáze |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 dB |
-65 stupeň ~ +165 stupeň |
6,35 mm |
10 GHz/3 stupně 18 GHz/5 stupňů |
|
Běžné modely a technické ukazatele
|
|||||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|

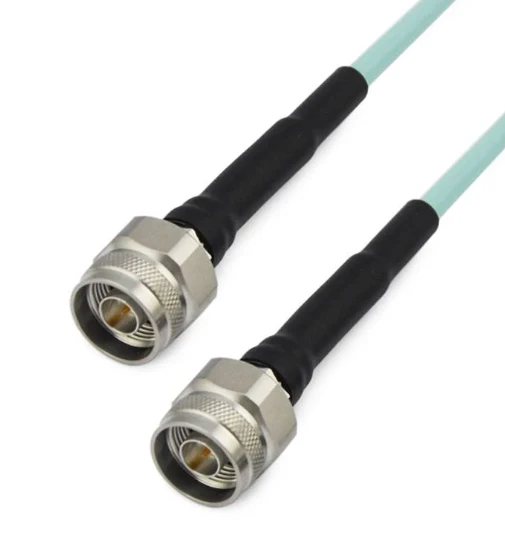

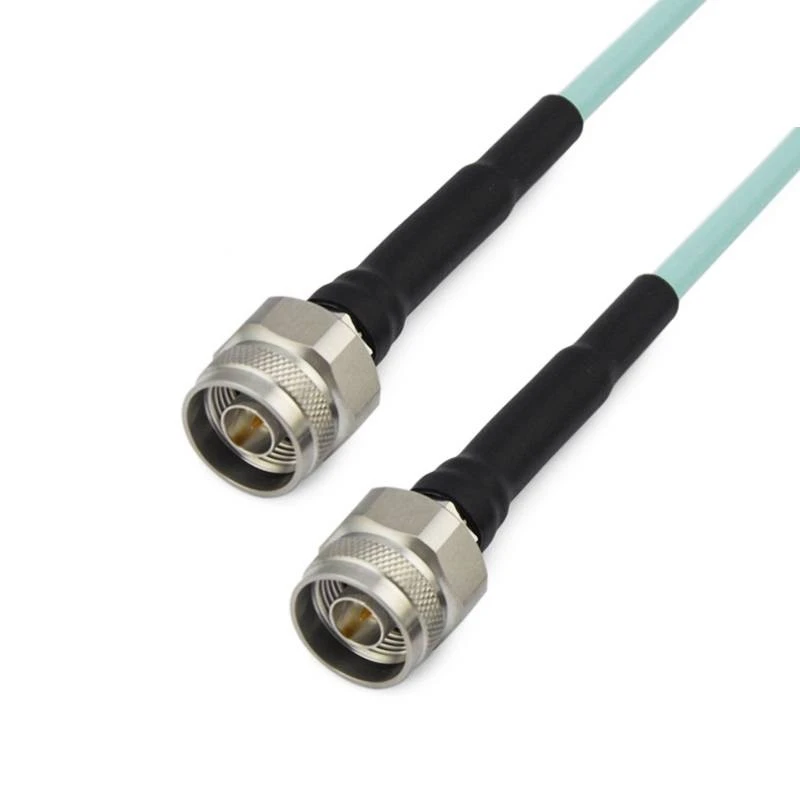

Fra 3- nmnm-xxx |
N muž |
N muž |
DC -18 GHz |
1.25 |
|
|

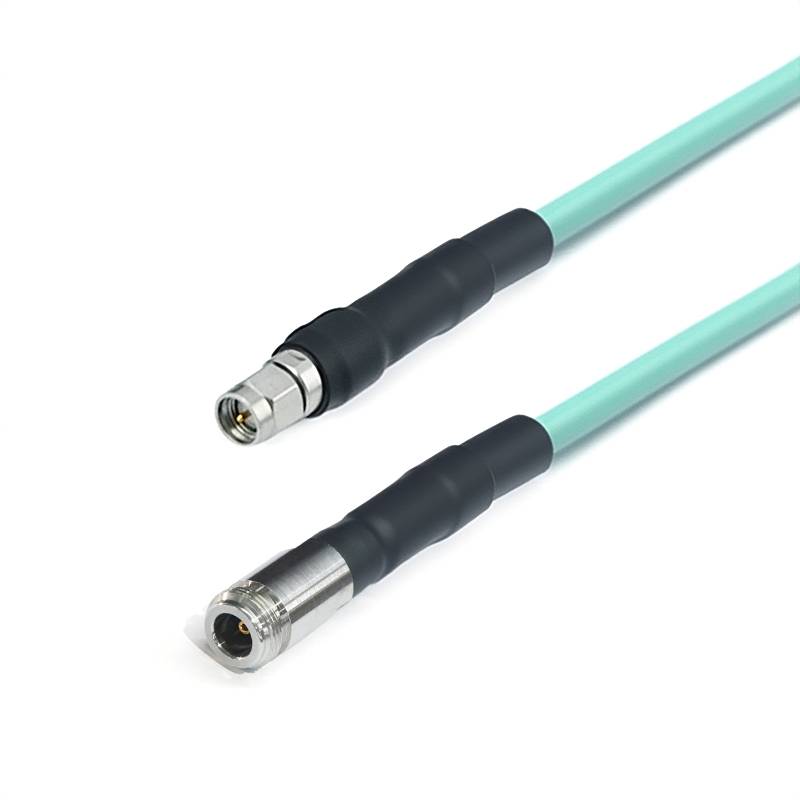

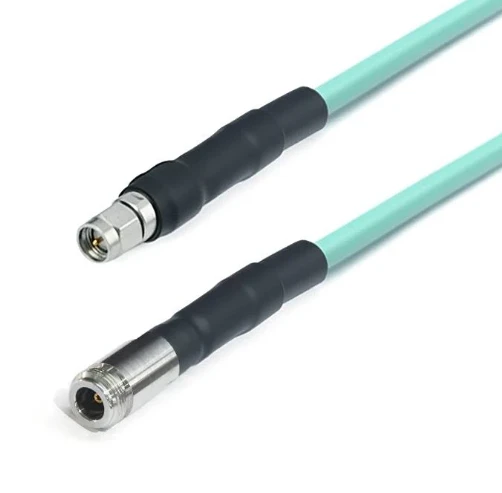

Fra 3- nfsmm-xxx |
N žena |
SMA muž |
DC -18 GHz |
1.25 |
|
|

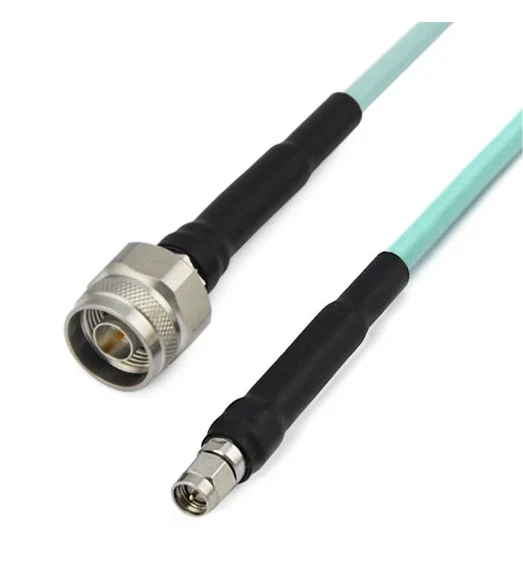

Fra 3- nmsmm-xxx |
N muž |
SMA muž |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
SMA muž |
SMA muž |
DC -18 GHz |
1.25 |
|
|

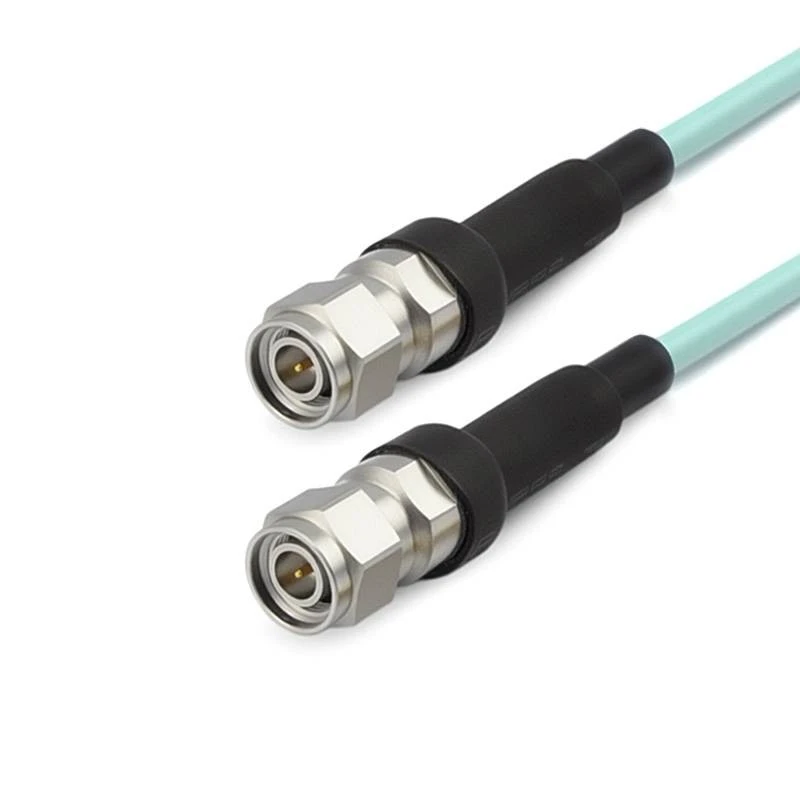

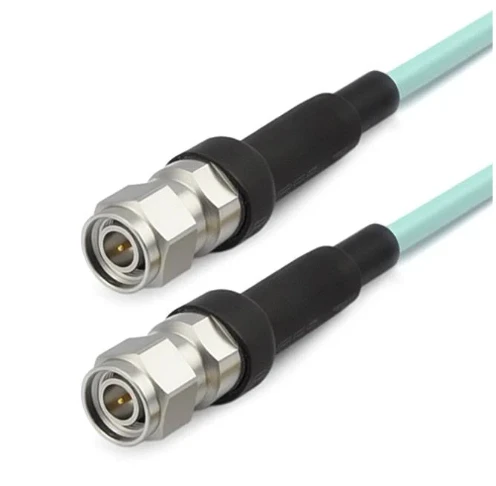

Fra 3- tncmtncm-xxx |
TNC muž |
TNC muž |
DC -18 GHz |
1.30 |
