Testovací kabely obecného účelu
Testovací kabely obecného účelu jsou široce používané kabelové výrobky v polích, jako je elektronické testování, s více charakteristikami, které splňují rozmanité požadavky na použití ., pokud jde o konektory, tento kabel nabízí různé typy konektorů, včetně 1 . 85 mm, 2 {{7} 4 mm, 2,92 mm, SMA, G3PO a GPPO. Všechny konektory mají impedanci 50 ohmů a standardní polaritu.
Popis
Testovací kabely obecného účelu

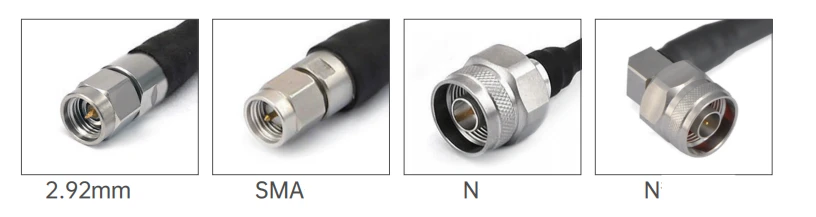

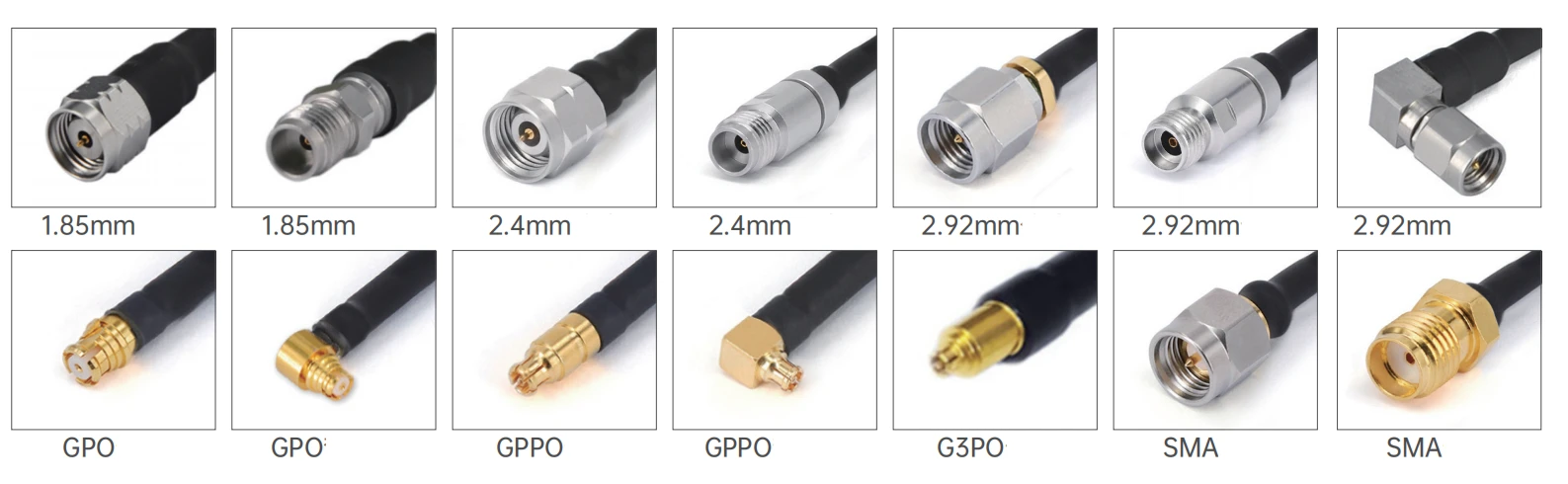

Testovací kabely obecného účelu jsou široce používané kabelové výrobky v polích, jako je elektronické testování, s více charakteristikami, které splňují rozmanité požadavky na použití ., pokud jde o konektory, tento kabel nabízí různé typy konektorů, včetně 1 . 85 mm, 2 {{7} 4 mm, 2 . 92MM, SMA, SMA, SMA, SMA, a G3PO. Všechny konektory mají impedanci 50 ohmů a standardní polaritu. Konektory mají navíc více metod instalace, včetně přímých a pravých typů úhlu, které lze flexibilně přizpůsobit různým rozhraním zařízení.
Úvod produktu
Z hlediska výběru materiálu jsou centrální kontakt, vnější kontakt a hlavní tělo vyrobeny z materiálů, jako je mosaz nanesená zlatem, berylium měď nanesená zlatem nebo pasivovanou nerezovou ocelí, které mají dobrou elektrickou vodivost a korozivní odolnost . je vyrobena z PEI nebo ptfe materiálů, aby se naplánoval signalizační materiály .}.}}}}}}} ~ Ocel, izolační vrstva je pevná PTFE, stínící vrstva je složena ze stříbrné měděné pásky a měděného drátu a pouzdro je vyrobeno z materiálu Fep . Toto nejen účinně štíty interferuje signály, ale má také určitou mechanickou sílu a environmentální odolnost .} .
Aplikace produktu
Během výzkumu, vývoje, výroby a testování komunikačních základních stanic, mobilních telefonů, satelitních komunikačních zařízení atd. ., obecné - účelové testovací kabely jsou zapotřebí pro připojení různých testovacích nástrojů k komunikačním zařízení Druh kabelu se používá k připojení generátorů signálu, analyzátorů spektra a dalšího zařízení k přesně testování frekvenčního výkonu základních stanic a zajištění toho, aby základní stanice mohly poskytovat stabilní a efektivní komunikační služby .
Důležité poznámky
1. Pro vlastní sestavy kabelů za vlastní délku nezapomeňte nechat své informace o délce na stránce pokladny;
2. Všechny kabelové sestavy mohou být poskytovány páry nebo skupinami s fázovým odpovídajícím; Pokud potřebujete, aby se kabely shodovaly s fází, pošlete nám e -mail: sales@flexirf.com
Data specifikace produktu
|
Konfigurace |
|
|
Typ konektoru 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Impedance konektoru 1 |
50 ohmů |
|
Konektor 1 Polarita |
Norma |
|
Typ konektoru 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Impedance konektoru 2 |
50 ohmů |
|
Konektor 2 Polarita |
Norma |
|
Metoda montáže konektoru |
Žádný |
|
Styl těla konektoru |
Rovný a pravý úhel |
|
Informace o materiálech |
|
|
Středový kontakt |
Mosazné zlaté pokovené, berylium měděné zlato |
|
Vnější kontakt |
Mosazné zlaté pokovené, berylium měděné zlaté, passivované z nerezové oceli |
|
Tělo |
Mosazné zlaté pokovené, berylium měděné zlato, nerezová ocel pasivovaná |
|
Dielektrikum |
PEI/PTFE |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-40 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
|
Specifikace kabelů |
|
|
Centrální vodič |
Stříbrná měď |
|
Dielektrikum |
Solidní PTFE |
|
Dva stínění |
Stříbrný měděný pás a drát |
|
Bunda |
Fep |
|
Kapacitance (PF/M) |
95.1 |
|
Rychlost šíření (%) |
70 |
|
Efektivita stínění |
<-100dB @ 1GHz |
|
Manipulace s energií |
10watt @ 18GHz na hladině moře, VSWR1.0 |
Typ produktu
| Flexibilní sestava kabelu GAF71/RG405SS 405 | ||||
 |
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
0.51±0.05 |
|
|
2 |
Izolátor |
Solidní PTFE |
1.63±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
1.80±0.05 |
|
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
2.18±0.05 |
|
|
5 |
bunda |
Fep |
2.54±0.1 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||||
|
Frekvence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Útlum (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Útlum (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Běžné modely a technické ukazatele
|
|||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
 |

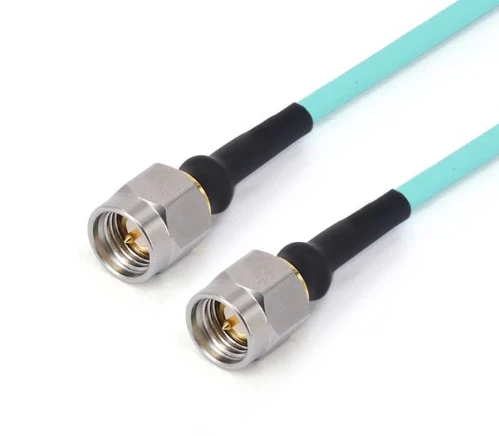

Frf 71- smmsmm-xxx |
SMA muž |
SMA muž |
DC -26.5 GHz |
1.30 |
 |

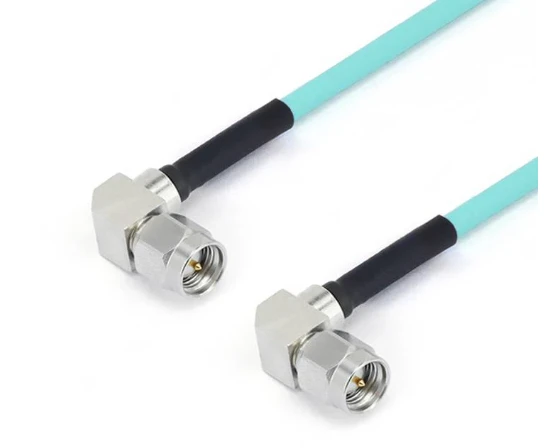

Frf 71- smwmsmwm-xxx -18 g |
Sma muž s pravým úhlem |
Sma muž s pravým úhlem |
DC -18 GHz |
1.30 |
 |
Frf 71- smmsmwm-xxx -18 g |

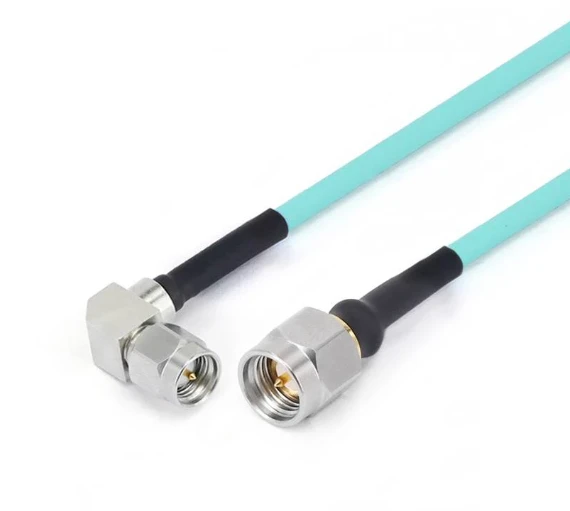

SMA muž |
Sma muž s pravým úhlem |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA muž |
Žena GPO (SMP) |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA muž |
Žena GPO (SMP) s pravým úhlem |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA žena |
Žena GPO (SMP) |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA žena s přírubou 4 díry |
Žena GPO (SMP) |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA muž |
Žena GPPO (mini-SMP) |
DC -26.5 GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
SMA muž |
Žena gppo s pravým úhlem |
DC -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
Sma muž s pravým úhlem |
Žena GPPO (mini-SMP) |
DC -18 GHz |
15 dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
Sma muž s pravým úhlem |
Žena gppo s pravým úhlem |
DC -18 GHz |
15 dB |
 |
Frf 71- smfgppf-xxx |
SMA žena |
Žena GPPO (mini-SMP) |
DC -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
SMA žena s přírubou 4 díry |
Žena GPPO (mini-SMP) |
DC -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm muž |
Žena GPO (SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm muž |
Žena GPO (SMP) s pravým úhlem |
DC -40 GHz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm žena |
Žena GPO (SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm samice se 4 otvorovou přírubou |
Žena GPO (SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm muž |
Žena GPPO (mini-SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm žena |
Žena GPPO (mini-SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm samice se 4 otvorovou přírubou |
Žena GPPO (mini-SMP) |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm muž |
Žena GPPO (mini-SMP) s pravým úhlem |
DC -40 GHz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm muž |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm žena |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm samice se 4 otvorovou přírubou |
Žena G3PO (SMPS) |
DC -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
DC -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm žena |
Žena GPO (SMP) |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm samice se 4 otvorovou přírubou |
Žena GPO (SMP) |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm muž |
Žena GPO (SMP) s pravým úhlem |
DC -40 GHz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm muž |
Žena GPPO (mini-SMP) |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm muž |
Žena GPPO (mini-SMP) s pravým úhlem |
DC -40 GHz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm žena |
Žena GPPO (mini-SMP) |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm samice se 4 otvorovou přírubou |
Žena GPPO (mini-SMP) |
DC -40 GHz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm muž |
Žena G3PO (SMPS) |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm žena |
Žena G3PO (SMPS) |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm s přírubou 4 díry |
Žena G3PO (SMPS) |
DC - 67 GHz |
10 dB |
|
Flexibilní sestava kabelu GAF72/RG402SS 402 |
||||||
|
Průměr materiálu struktury (mm) |
||||||
 |
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
0.92±0.05 |
||
|
2 |
Izolátor |
Solidní PTFE |
2.97±0.05 |
|||
|
3 |
Vnitřní stínění |
Stříbrné měděné pásmo |
3.25±0.05 |
|||
|
4 |
Vnější stínění |
Pletení měděného drátu stříbrný |
3.58±0.1 |
|||
|
5 |
bunda |
Fep |
4.12±0.13 |
|||
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||||
|
Frekvence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Útlum (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Útlum (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Běžné modely a technické ukazatele
|
|||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA muž |
SMA muž |
DC -26.5 GHz |
1.30 |
|
|

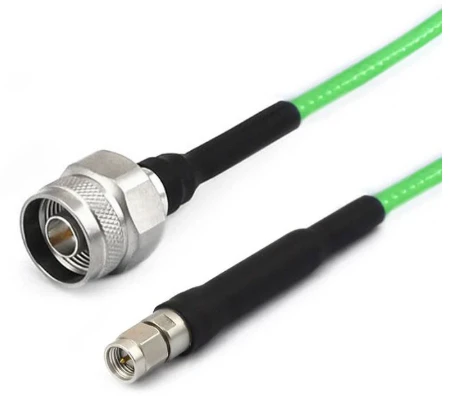

Frf 72- nmsmm-xxx |
N muž |
SMA muž |
DC -18 GHz |
1.25 |
|
|

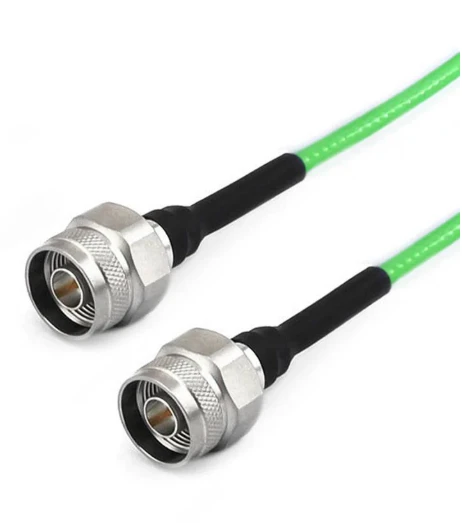

Frf 72- nmnm-xxx |
N muž |
N muž |
DC -18 GHz |
1.25 |
Populární Tagy: Testovací kabely pro obecné účely, USA Obecné účely Testovací kabely Výrobci, dodavatelé, továrna
