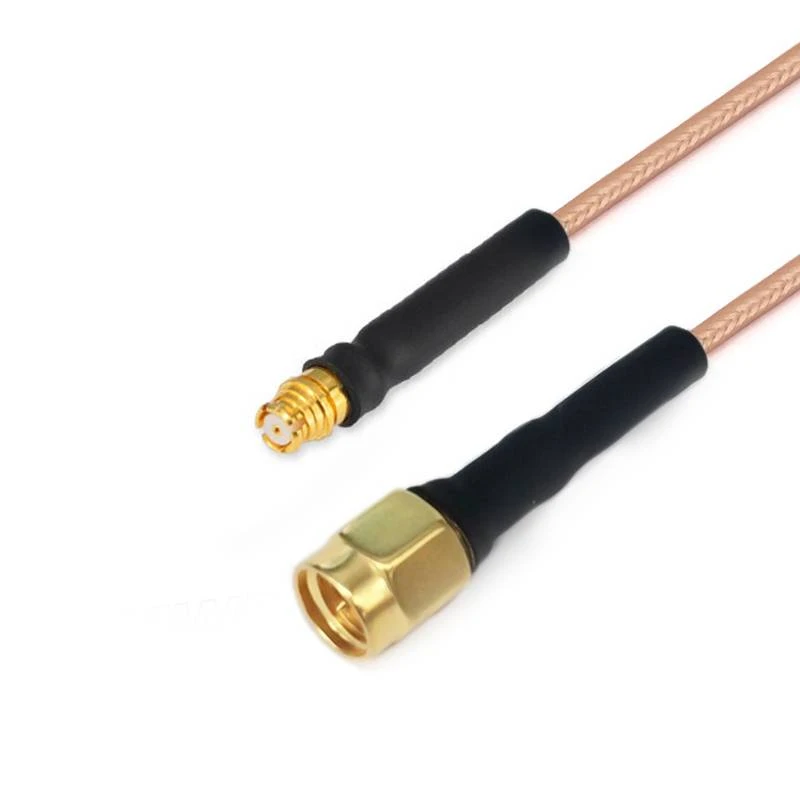

Kabelové sestavy řady RG
Nízkofrekvenční kabelové sestavy RG (DC -3}} GHz) jsou typem kabelových komponent se specifickými scénáři výkonu a aplikací. Jejich frekvenční pokrytí jasně zahrnuje pásmo DC až 3GHz a splňuje rozmanité požadavky na přenos signálu v rámci tohoto frekvenčního rozsahu.
Popis
Úvod produktu
Nízkofrekvenční kabelové sestavy RG (DC -3}} GHz) jsou typem kabelových komponent se specifickými scénáři výkonu a aplikací. Jejich frekvenční pokrytí jasně zahrnuje pásmo DC až 3GHz a splňuje rozmanité požadavky na přenos signálu v rámci tohoto frekvenčního rozsahu. Mezi běžné kabely řady RG patří modely jako RG178, RG174, RG316 a RG223.
Nízkofrekvenční kabely RG FlexIrf vykazují vynikající imunitu elektromagnetické interference a dobrou flexibilitu. Jsou to lehké a mají vlastnosti, jako je vysoká odolnost proti teplotě, odolnost vůči vlhkosti a odolnost proti korozi.
Funkce struktury produktu
Vnitřní vodiče nízkofrekvenčních kabelů řady RG jsou vyrobeny z multi -pramene stříbra - potažená měděná ocel (SCC). Tento materiál nejen zajišťuje vynikající elektrickou vodivost a flexibilitu, ale také zvyšuje výkon přenosu signálu a odolnost proti korozi prostřednictvím procesu stříbra.
Dielektrikum:Extrudovaný pevný polytetrafluorethylen (PTFE). PTFE má vynikající elektrické izolační vlastnosti, chemickou stabilitu a vysokoteplotní odolnost, které mohou účinně izolovat vodič z vnějšího prostředí a snížit únik a rušení signálu.
Štít:Konstruováno se stříbrnou měděnou (SPC) pletením. Tato vrstva stínění účinně blokuje externí elektromagnetické rušení od proniknutí do kabelového interiéru a zabrání úniku vnitřního signálu, což zajišťuje stabilní a neporušený přenos signálu.
Aplikace produktu
Pole průmyslové elektroniky:
Aplikuje se na zařízení pro průmyslovou automatizaci, jako je přenos signálu s vysokou frekvencí ve senzorů, průmyslových řídicích systémech a monitorovacích zařízeních, uspokojování potřeb vysoce přesné kontroly a sběru dat v průmyslovém prostředí.
Pole komunikace:
Používá se pro výrobní testování komunikačních zařízení (jako jsou mobilní telefony, moduly WiFi, moduly GPS, jakož i pro připojení signálu mezi anténami a moduly. Zajišťuje stabilní přenos signálu v DC -3} frekvenční pásmo pro bezdrátové komunikační zařízení.
Důležité poznámky
1. U kabelových sestav pro vlastní délku nezapomeňte prosím nechat své informace o délce na stránce pokladny;
2. všechny kabelové sestavy mohou být zajištěny páry nebo skupinami s fázovým odpovídajícím; Pokud potřebujete, aby se kabely shodovaly s fází, pošlete nám e -mail: sales@flexirf.com
Data specifikace produktu
|
Konfigurace |
|
|

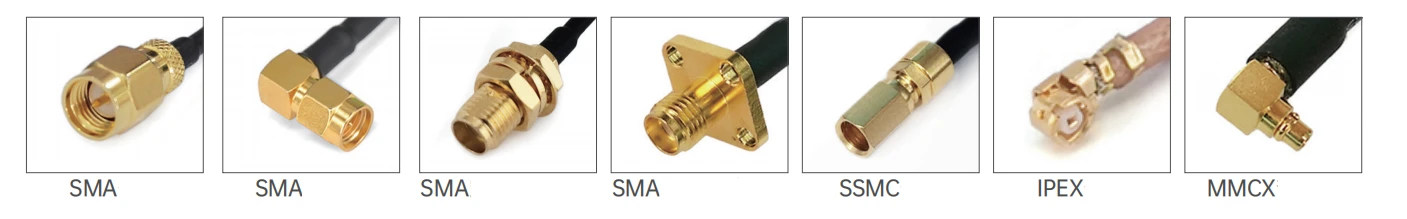

Typ konektoru 1 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Impedance konektoru 1 |
50 ohmů |
|
Konektor 1 Polarita |
Norma |
|
Typ konektoru 2 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Impedance konektoru 2 |
50 ohmů |
|
Konektor 2 Polarita |
Norma |
|
Metoda montáže konektoru |
Žádný |
|
Styl těla konektoru |
Rovný a pravý úhel |
|
Informace o materiálech |
|
|
Středový kontakt |
Mosazné zlaté pokovené, berylium měděné zlato |
|
Vnější kontakt |
Mosazné zlaté pokovené, berylium měděné zlaté, passivované z nerezové oceli |
|
Tělo |
Mosazné zlaté pokovené, berylium měděné zlato, nerezová ocel pasivovaná |
|
Dielektrikum |
PTFE |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-40 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
Typ produktu
|
Kabelové sestavy řady RG316 RG (3GHz) |
||||||
|
|
Průměr materiálu struktury (mm) |
|||||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
7x0.17±0.05 |
|||
|
2 |
Izolátor |
PTFE |
1.56±0.05 |
|||
|
3 |
Vnitřní stínění |
Stříbrný měděný drát |
1.95±0.05 |
|||
|
4 |
bunda |
Fep |
2.56±0.13 |
|||
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||
|
Frekvence (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Útlum (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Síla (W) |
340 |
170 |
113 |
88 |
68 |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvence (GHz) |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Provozní napětí |
|
3 |
50 |
70% |
94pf/m |
>70 dB |
-65 stupeň ~ +200 stupeň |
15 mm |
1200V |
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|
FRR 3- SMMGPF-XXX |
SMA muž |
GPO žena |
DC -3 GHz |
1.25 |
|
|

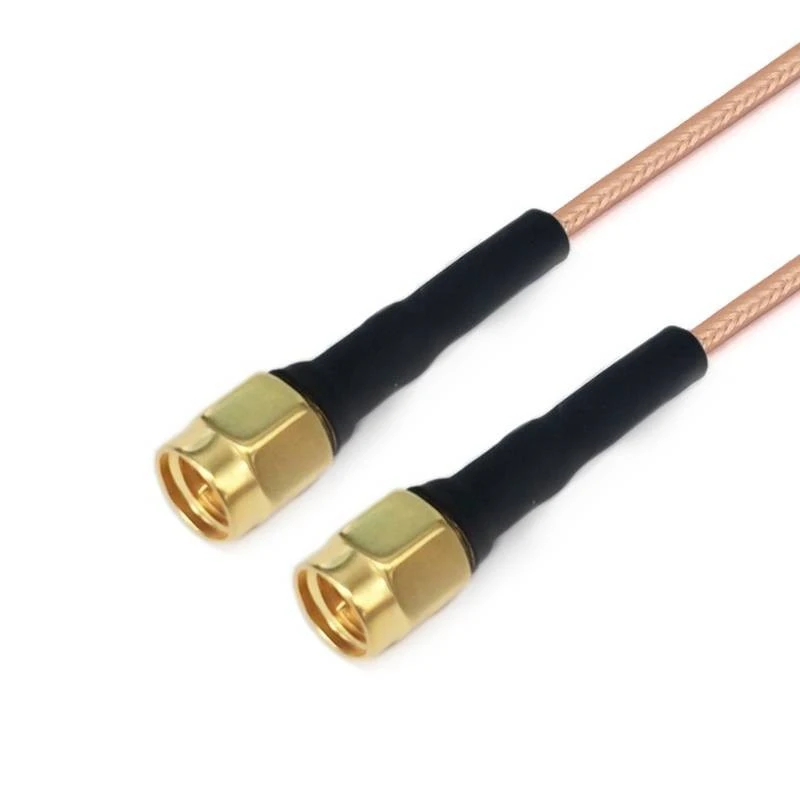

FRR 3- smmsmm-xxx |
SMA muž |
SMA muž |
DC -3 GHz |
1.25 |
| Kabelové sestavy řady RG178 RG178 (3GHz) | ||||
|
|
Průměr materiálu struktury (mm) |
|||
|
1 |
Vnitřní vodič |
Stříbrná ocelová ocel |
7x0.102±0.05 |
|
|
2 |
Izolátor |
PTFE |
0.86±0.05 |
|
|
3 |
Vnitřní stínění |
Stříbrný měděný drát |
1.30±0.05 |
|
|
4 |
bunda |
Fep |
1.86±0.13 |
|
| Útlum, výkon (testovací podmínka při 20 stupňové hladině moře) | |||||
|
Frekvence (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Útlum (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Síla (W) |
340 |
170 |
113 |
88 |
68 |
| Elektrické a mechanické vlastnosti | |||||||
|
Frekvence (GHz) |
Impedance (Ω) |
Rychlost přenosu |
Kapacitance |
Stínění |
Provozní teplota rozsah |
Minimální poloměr ohybu |
Provozní napětí |
|
3 |
50 |
70% |
94pf/m |
>70 dB |
-65 stupeň ~ +200 stupeň |
10 mm |
750V |
|
Běžné modely a technické ukazatele
|
|||||
|
Obrázek |
SKU |
Konektor 1 |
Konektor 2 |
Freqence |
Ztráta návratu/VSWR |
|
|

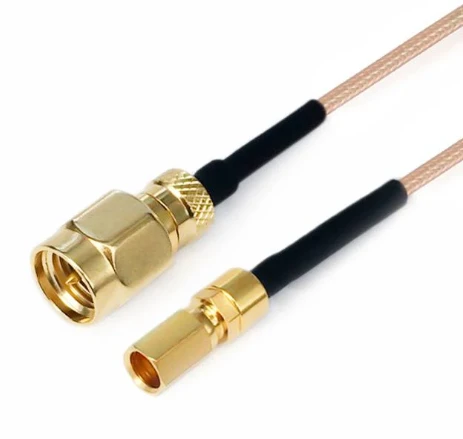

FRR 8- SmmsSMCF-XXX |
SMA muž |
SSMC žena |
DC -3 GHz |
1.25 |
|
|

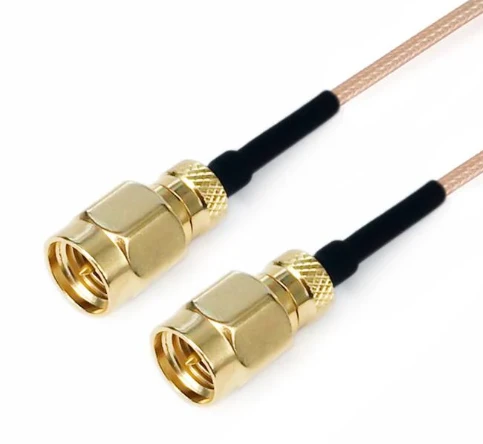

FRR 8- smmsmm-xxx |
SMA muž |
SMA muž |
DC -3 GHz |
1.25 |
|
|

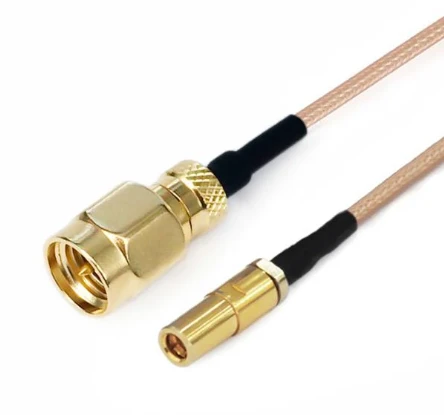

FRR 8- SmmsSMBF-XXX |
SMA muž |
SSMBF |
DC -3 GHz |
1.25 |
|
|

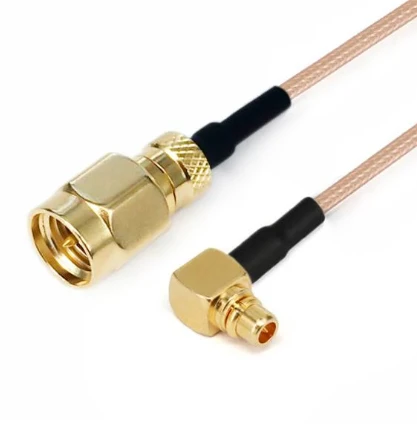

FRR 8- smmmmcxwm-xxx |
SMA muž |
MMCX MAME PRAVÝ ÚHOL |
DC -3 GHz |
1.30 |
|
|

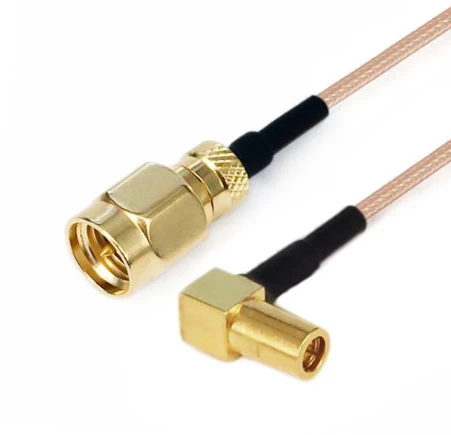

FRR 8- SmmsSMBWF-XXX |
SMA muž |
SSMB ženský pravý úhel |
DC -3 GHz |
1.30 |
|
|

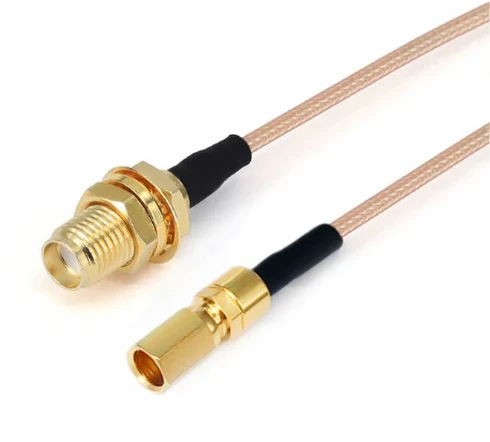

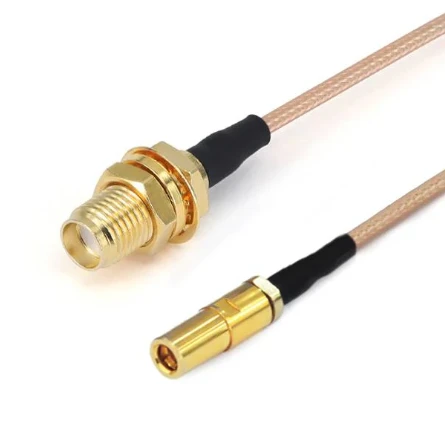

FRR 8- SMYFSSMBF-XXX |
Mountry přepážky SMA |
SSMB žena |
DC -3 GHz |
1.30 |
|
|

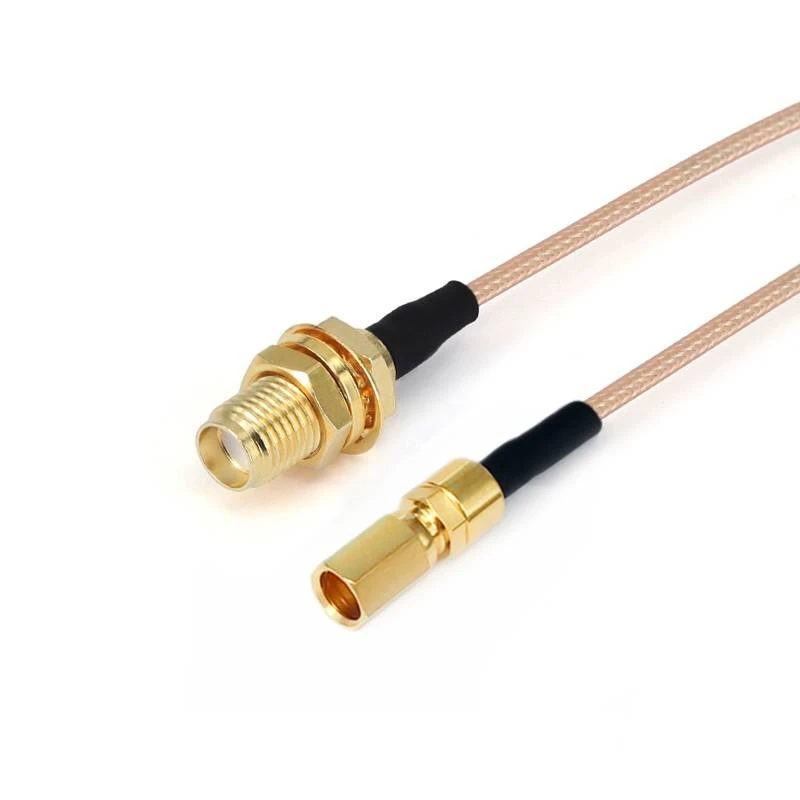

FRR 8- SMYFSSMCF-XXX |
Mountry přepážky SMA |
SSMC žena |
DC -3 GHz |
1.30 |
|
|

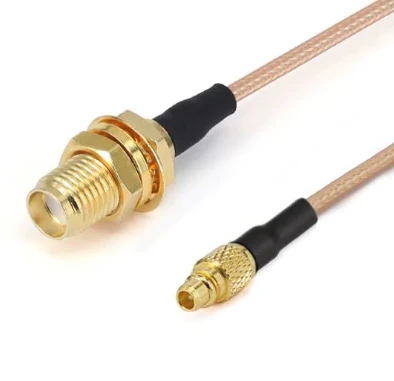

FRR 8- SMYFMMCXM-XXX |
Mountry přepážky SMA |
MMCX Muž |
DC -3 GHz |
1.30 |
|
|

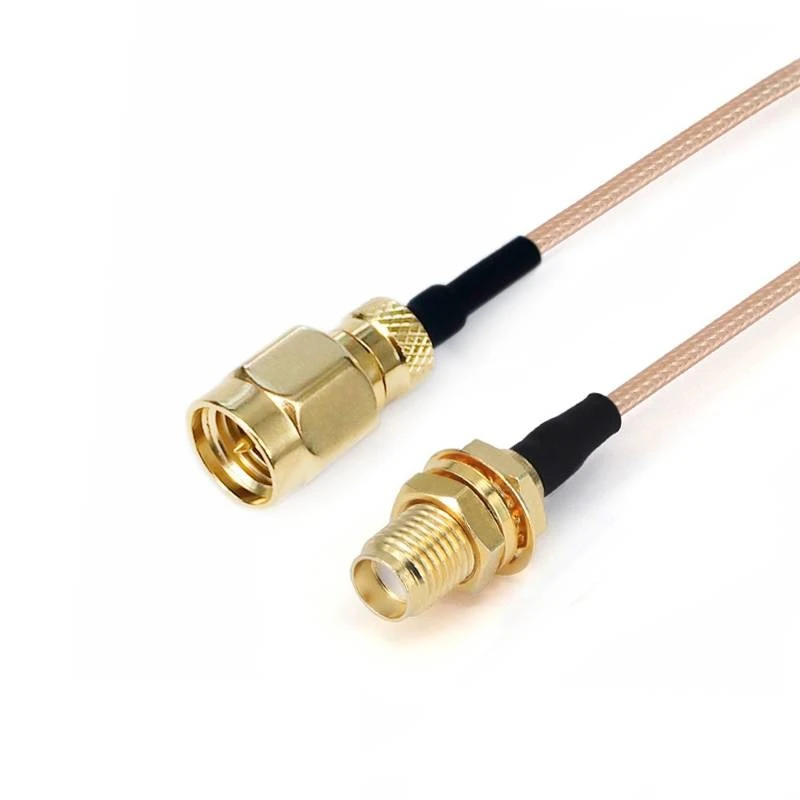

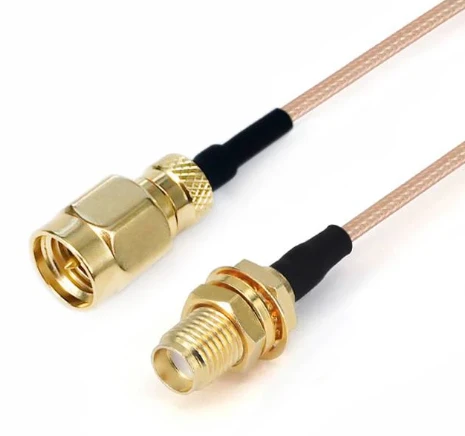

FRR 8- SmmsMYF-XXX |
SMA muž |
Mountry přepážky SMA |
DC -3 GHz |
1.30 |
|
|

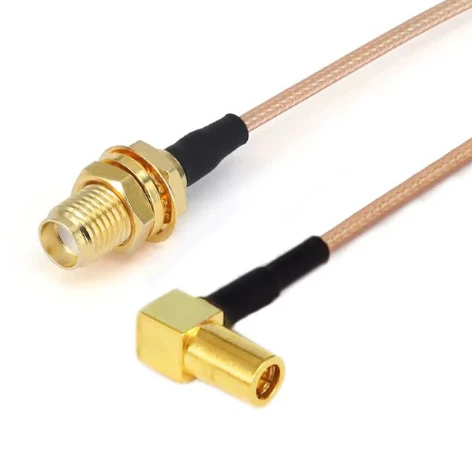

FRR 8- SMYFSSMBWF-XXX |
Mountry přepážky SMA |
SSMB ženský pravý úhel |
DC -3 GHz |
1.30 |
|
|

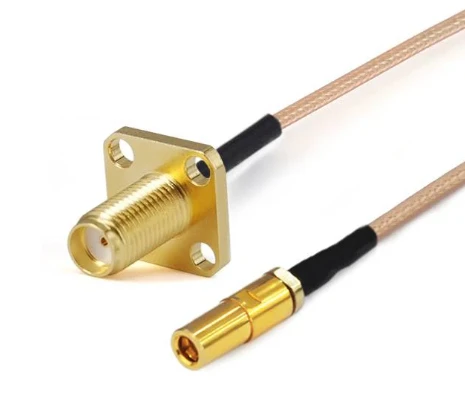

FRR 8- smffsmbf-xxx |
SMA žena s přírubou 4 díry |
SSMB žena |
DC -3 GHz |
1.30 |
|
|

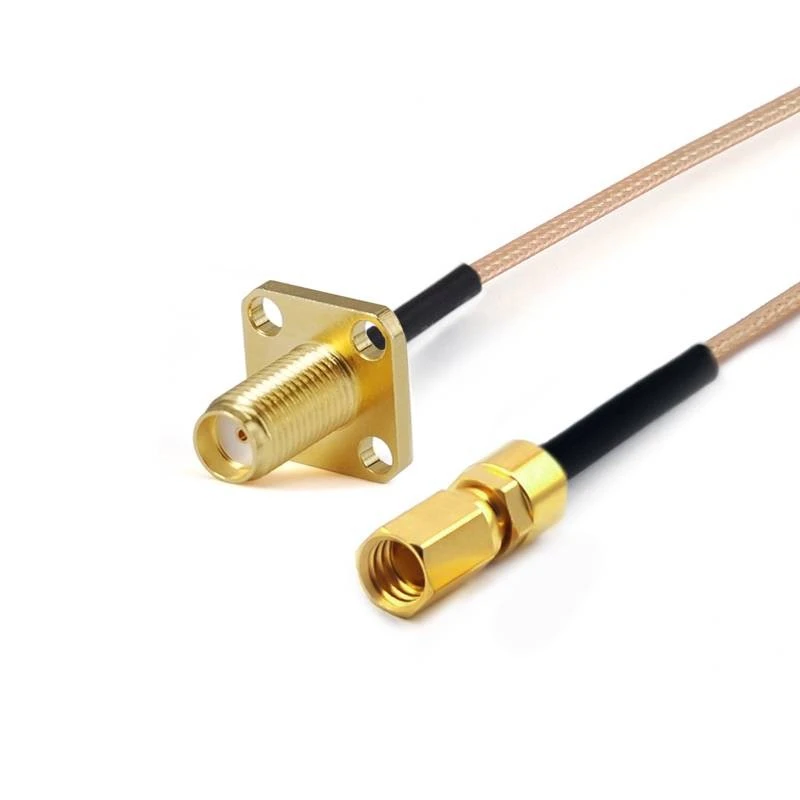

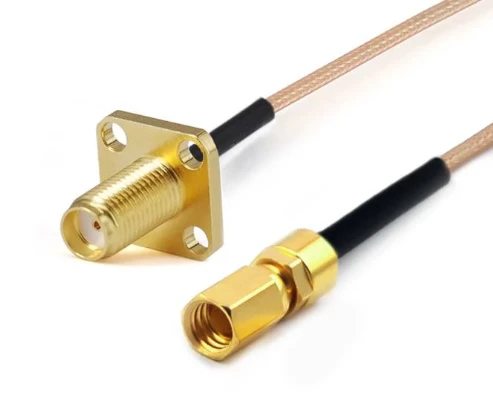

FRR 8- smffsmcf-xxx |
SMA žena s přírubou 4 díry |
SSMC žena |
DC -3 GHz |
1.30 |
|
|

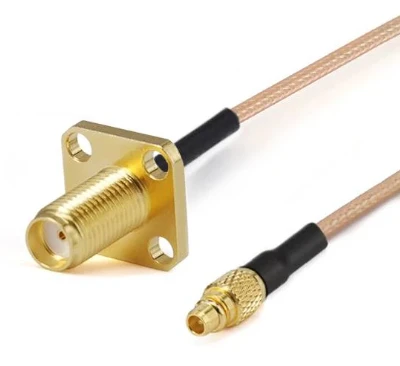

FRR 8- smffmmcxm-xxx |
SMA žena s přírubou 4 díry |
MMCX Muž |
DC -3 GHz |
1.30 |
|
|

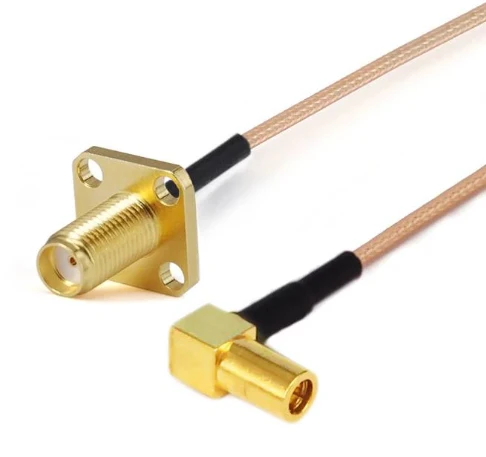

FRR 8- smffsmbwf-xxx |
SMA žena s přírubou 4 díry |
SSMB ženský pravý úhel |
DC -3 GHz |
1.30 |
|
|

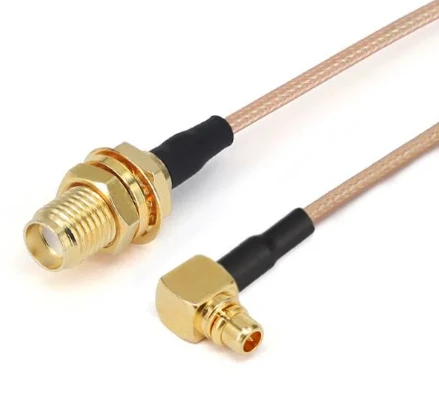

FRR 8- SMYFMMCXWM-XXX |
Mountry přepážky SMA |
MMCX MAME PRAVÝ ÚHOL |
DC -3 GHz |
1.30 |
|
|

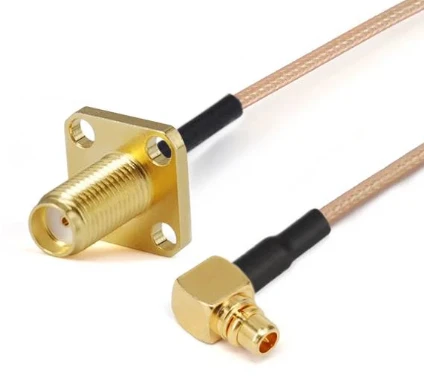

FRR 8- smffmmcxwm-xxx |
SMA žena s přírubou 4 díry |
MMCX MAME PRAVÝ ÚHOL |
DC -3 GHz |
1.30 |
