Vše o konektorech SMA



Konektor SMA je široce používaný RF koaxiální konektor, známý pro svou vysokou výkonnost a všestrannost . Byl vyvinut Bendix Scintilla v 50. letech 20. století, a název „SMA“ znamená přehrávání subminiaturní verze A. Její zamýšleno, aby efektivně pracoval ve vysoce žijícím prostředí, v rámci různá role v rámci různá role v rámci role v rámci role v rámci role v rámci různá role v rámci různá role v průmyslové roli signály .



1. Hlavní vlastnosti konektorů SMA

Velikost: Konektory SMA mají kompaktní strukturu s vnějším průměrem vodiče 0 . 141 palců, díky čemuž jsou vhodné pro aplikace s omezeným prostorem.

Frekvenční rozsah: Obvykle provozují až 18 GHz, ačkoli některé vysoce výkonné verze mohou dosáhnout 26 . 5 GHz nebo dokonce vyšší.

Impedance: Většina konektorů SMA je 50 ohmů, což je standardní konfigurace pro RF a mikrovlnné systémy .

Mechanismus spojování: Přijímá konstrukci spojovacího spojky s 1/4 palcem, 36 vláken na palec UNC vlákna, což zajišťuje pevné a stabilní spojení se silným odporem vibrací .

Materiály SMA a procesy úpravy povrchu

Shell je obvykle vyroben z mosazi a nerezové oceli a může být nanesen (jako je nikl, zlato), aby se zvýšila odolnost a vodivost koroze .

Středovým vodičem může být měď z mědi nebo berylia, se zlatým povrchem pro dosažení optimálního přenosu signálu .

Poměr napětí vlny (VSWR): Vysoce kvalitní konektory SMA mají nízký VSWR (obvykle pod 1 . 2: 1 pod 12 GHz), což znamená efektivní přenos signálu s minimálním odrazem.



2. Typy konektorů SMA

Konektory SMA přicházejí v různých konfiguracích tak, aby vyhovovaly různým aplikacím:

Podle typů portů je lze rozdělit do: standardní port SMA, rychlé připojení SMA a reverzní polarita SMA .

Podle strukturálních stylů je lze rozdělit na typy přímých a pravých úhlů . Přímé konektory se používají pro připojení seriálu, zatímco typy pravého úhlu jsou vhodné pro těsné prostory {{}} 90- stupeň ohybovací design může ušetřit prostor nebo snížit napětí kabelu . .

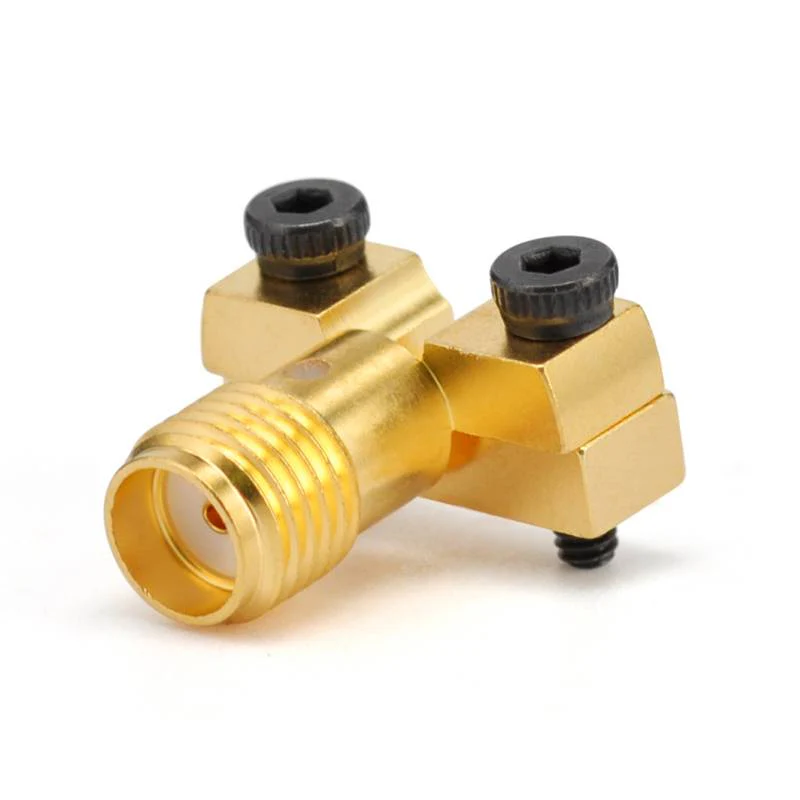

Podle instalačních metod je lze rozdělit na pravidelné a panelové typy . konektory namontu na panelu jsou navrženy pro instalaci na panelech nebo ohrazených, s různými typy, jako jsou 2- příruby otvorů, 4- . .



3. Společná použití SMA

V oblasti telekomunikací jsou konektory SMA široce používány v základních stanicích mobilních telefonů, satelitních systémech a bezdrátových komunikačních zařízeních .

V testovacím zařízení se používají při testovacích zařízeních, jako jsou osciloskopy, síťové analyzátory a generátory signálu .

V anténních systémech se konektory SMA často používají k připojení antén v bezdrátových systémech .

V RF obvodech se nacházejí v mnoha RF zařízeních, jako jsou zesilovače, filtry a mixéry .

Poznámky



4. Manipulace s napájením:

Ačkoli konektory SMA jsou vhodné pro RF systémy s nízkým výkonem a středně výkonem, nemusí být vhodné pro aplikace s vysokou energií . pro scénáře vyššího výkonu, další konektory, jako je typ N nebo 7/{6}} typu, mohou být vhodnější .

Mechanická trvanlivost: Ve srovnání s některými většími konektory jsou konektory SMA relativně křehké, zejména pokud jde o zarovnání pinů a odolávání mechanického napětí . Proto by měla být při manipulaci a instalaci věnována zvláštní pozornost .



Kompatibilita: Při výběru konektorů SMA se ujistěte, že se konektory mužů a žen shodují z hlediska velikosti a impedance vlákna, aby se zajistilo dobré připojení ., mohou být také propojeny s 2 . 92mm a 3,5 mm porty.
