Power Dividers and Splitters
Zanechat vzkaz
Dividery výkonu a síly jsou spojeny s funkcí a aplikací a často se používají zaměnitelně . přísně řečeno, existují však jemné rozdíly, hlavně z hlediskaNávrh cílů, funkční zaměření a scénáře aplikací. Specifické rozdíly jsou následující:
1. Základní funkce a návrhové cíle
Power Divider
Jeho jádro leží„Obousměrnost“. Může nejen rozdělit jeden vstupní výkon do více výstupů (režim distribuce), ale také kombinovat více vstupních sil do jednoho výstupu (kombinující režim), takže se také nazývá „kombiner dividerů“ .
Design zdůrazňujePorovnávání portů, nízká ztráta a vysoká izolacePro zajištění efektivního provozu během dopředné distribuce i reverzní kombinace, snížení odrazu signálu a rušení mezi porty .

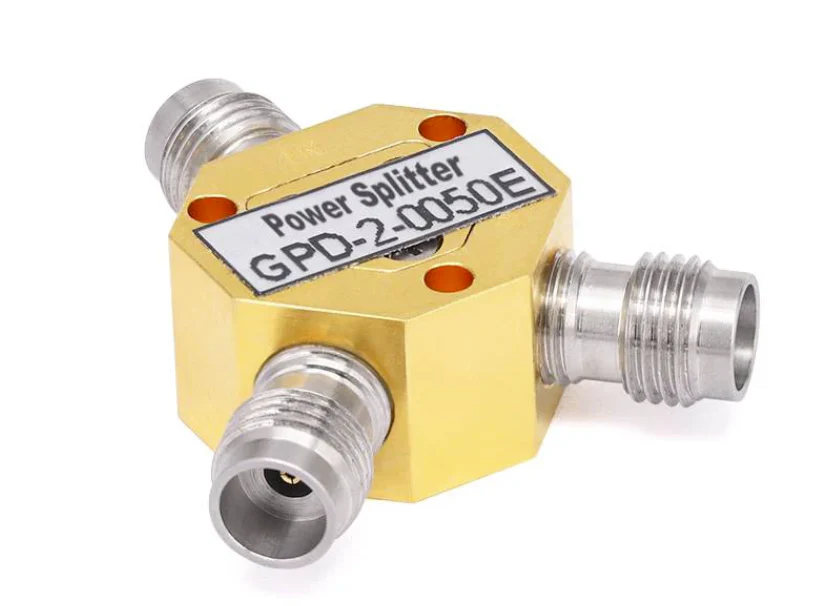

Power Splitter
Jeho jádro je„Jednosměrnost“, zaměřením pouze na rozdělení jednoho vstupního výkonu do více výstupů, aniž by se zvážila funkce kombinování reverzní kombinování .
Návrh klade větší důraz naJednoduché poměry distribuce energie, s nižšími požadavky na reverzní izolaci a porovnávání a struktura může být jednodušší (například použití pouze rezistorové sítě nebo jednoduché přenosové linky) .
2. Rozdíly v technických ukazatelích
| Indikátor | Power Divider | Power Splitter |
|---|---|---|
| Izolace | Vysoká (obvykle ＞ 20 dB), aby se zabránilo rušení mezi porty | Nízké (nemusí být přísně vyžadováno) |
| Obousměrnost | Podporuje obousměrný provoz (distribuce/kombinace) | Podporuje pouze jednosměrné rozdělení |
| Poměr napětí stojaté vlny (VSWR) | Nízké (obvykle ＜ 1.2), aby bylo zajištěno dobré obousměrné porovnávání | Vyšší (je vyžadováno pouze základní porovnávání vstupního portu) |
| Ztráta vložení | Nízká (hlavně ztráta distribuce, jako je 3dB pro obousměrné rozdělení) | Může být vyšší (včetně dodatečných ztrát, jako je ztráta dělení napětí odporu) |
3. Typické struktury a aplikační scénáře
Power Divider
Typické struktury: Wilkinson Power Dividers, Branchline Bridges atd. ., které se spoléhají na přenosové vedení nebo spojovací struktury k dosažení vysoce přesné distribuce .
Scénáře aplikací: Systémy vyžadující obousměrné provoz, jako jsou radarové přenosové/přijímací moduly (potřebují jak distribuovat přenosové signály, tak kombinovat přijímací signály), pole antény (distribuce a kombinace signálu), kombinace frekvenčního výkonu atd. .
Power Splitter
Typické struktury: Rezistorové sítě, jednoduché přenosové vedení typu T atd. ., s jednodušší strukturou .
Scénáře aplikací: Scénáře vyžadující pouze jednosměrné rozdělení, jako je distribuce signálů kabelové televize do více uživatelských terminálů, vícekanálový paralelní výstup zdrojů signálu při testování rádiových kmitočtů, signální posunutí zařízení s nízkým výkonem atd. .
