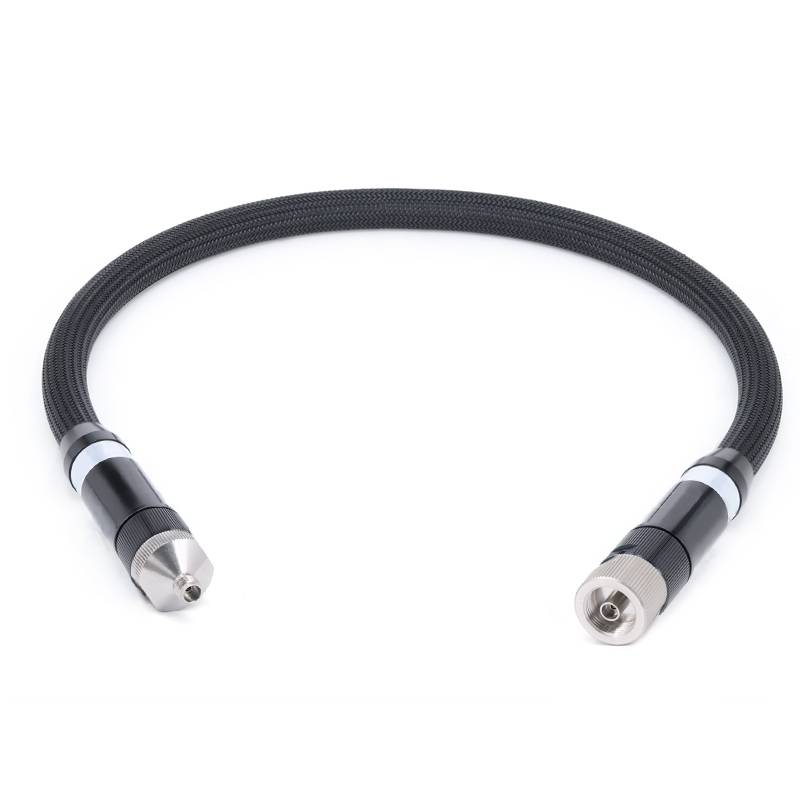

Proč testovací kabely vektorové sítě (VNA) jsou často drahé



Vysoké náklady na testovací kabely vektorové sítě (VNA) vyplývají z jejich přísných požadavků na výkon, specializovaných materiálů, přesných výrobních procesů a přísné kontroly kvality, mimo jiné . Zde je podrobná analýza klíčových faktorů, které zvyšují jejich vysoké náklady:

1. Požadavky na extrémně vysoký výkon

Testovací kabely VNA pracují ve vysokofrekvenčních rozsazích (obvykle od MHz do stovek GHz) a musí udržovat extrémně vysokou integritu signálu, aby bylo zajištěno přesné měření parametrů, jako jsou S-parametry, ztráta vložení, ztráta návratu a stabilita fáze .

Mezi klíčové požadavky na výkon patří:

Nízká ztráta vložení: Ve vysokofrekvenčních pásmech (E . g .,> 18 GHz), dokonce i menší odporové nebo dielektrické ztráty mohou zasahovat do výsledků měření ., které musí minimalizovat ztráty {}}}}}}}}}}}}}}}}}}}}}

Vysoká ztráta návratnosti (porovnávání impedance): Měření VNA jsou extrémně citlivé na odrazy signálu . Kabely musí udržovat přesnou charakteristickou impedanci (obvykle 50Ω) s minimální variací v celé délce a frekvenčním rozsahu ., jakýkoli nečinnost by měla zavést chyby, takže dimenzionální tolerance vodičů a dielektrika musí dosáhnout mikrometrů (obvykle 4 ± 0 001 ± 0 001 ± 0. palce).

Fázová stabilita: Fázové posuny způsobené pohybem kabelu (jako je ohýbání) nebo změny teploty musí být zanedbatelné . To vyžaduje, aby stabilizovaly fázi speciální návrhy (jako jsou vrtulní rány), čímž se zvyšuje složitost .

Elektromagnetické interference (EMI)/Radio Frekvenční rušení (RFI): Aby se zabránilo vnějšímu interferenci a úniku signálu, kabely používají vícevrstvé stínění (jako je měděné cop + hliníkový fólie + vodivý polymer), který zvyšuje náklady na materiál a pracovní sílu .



2. Specializované materiály

Materiály použité v kabelech VNA jsou pečlivě vybrány tak, aby splňovaly požadavky na vysokofrekvenční výkon a stabilitu:

Vodiče: Měď bez kyslíku s vysokým obsahem kyslíku nebo stříbrného/zlatého mědi se používá ke snížení ztráty kožních účinek při vysokých frekvencích . Zlatá pokovování (nákladné, ale vysoce odolné proti korozi) se často používá pro konektory a vnitřní vodiče .

Dielektrika: Je vyžadováno, že je nutná vysoce stabilní dielektrika s nízkou ztrátou, vysoce stabilní dielektrika, jako je rozšířená PTFE, . Tyto materiály mají nízkou a stabilní dielektrickou konstantu (εr), která může udržovat stabilitu impedance se změnami teploty a frekvence, ale jsou drahé a obtížně zpracovatelné .

Opláštění: Odolné, ale flexibilní materiály (jako jsou fluoropolymery, polyuretan nebo nylonové copánky) se používají k odolání mechanického napětí (ohýbání, otěr) a extrémní teploty ({}} stupeň na +150 stupeň) .



3. Precision Manufacturing and Process Design

Konstrukce a výroba kabelů VNA vyžaduje přesnost na úrovni mikrometrů:

Rozměrové tolerance: Geometrie vnitřních vodičů, dielektriky a vnějších štítů musí být jednotné, aby se zabránilo změnám impedance . Například soustřednost vnitřních a vnějších vodičů (aby se zabránilo odrazům způsobeným excentcity) v rámci mikrometru .} .

Složité struktury: Mnoho vysokofrekvenčních kabelů přijímá pokročilé vzory, jako jsou 塑形 struktury pro fázovou stabilitu a PTFE s nízkou hustotou pro snížení hmotnosti a ztráty .

Vysoce přesná manuální sestava: Kritické komponenty ultra-vysokofrekvenčních kabelů (jako jsou konektory) mohou vyžadovat manuální sestavení a ladění pro splnění specifikací, což zvyšuje pracovní náklady .



4. vysoce výkonné konektory

Konektory jsou kritickou součástí kabelů VNA a špatně provádějící konektory mohou být hlavním zdrojem chyb měření . vyžadují:

Přesné obrábění: Konektory (jako je SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) jsou obrobeny z mosazi s vysokou kvalitou nebo mědí beryllium (která má pružinové vlastnosti) s tolerancemi kontrolovanými v ± 0,0001 palcích.

Ošetření pokovování: Zlato nebo pokovování Rhodium (silné 5–50 mikroinches) zajišťuje nízkou kontaktní odolnost, odolnost proti korozi a opakovatelný výkon páření (zásadní pro kalibraci) .

Testování a ověření: Každý konektor musí být testován na poměr napětí stojící vlny (VSWR), ztrátu vložení a mechanickou trvanlivost (tisíce cyklů inzerce/extrakce), což zvyšuje dobu výroby .



5. životnost životního prostředí

Kabely VNA musí odolávat drsným podmínkám v laboratorním, továrně nebo testování v terénu:

Flexibilita a robustnost: Musí odolat opakovanému ohybu, kroucení a otěru bez degradace ve výkonu . To vyžaduje vylepšené vnitřní podpůrné návrhy a odolné opláštění .

Odolnost proti teplotě a povětrnostním povětrnostem: Materiály musí zůstat stabilní v širokém teplotním rozsahu, vlhkém prostředí a vystavení chemikáliím (jako jsou oleje a rozpouštědla) . Proto se používají drahé inženýrské plasty a elastomery
