Kalibrační soupravy sondy: Podrobný průvodce od přípravy na údržbu

Kalibrační soupravy sondy jsou kritickými nástroji ve vysokofrekvenčním elektronickém testování (jako je RF, mikrovlnná trouba, milimetr vlna a terahertz a aplikace) . Eliminují systematické chyby zavedené testovacími sondami, kabely a konektory .}}}}}}}}}} TISKÉ VYTVÁŘENÍ TENTO KITY ZAPOJENÍ PRAYREMU (DUT), Impurce, Impurce, včetně impusů, DUT), Impeding, včetně impulsů) S-Parametry a ztráta vložení . níže je komplexní průvodce pokrývající vše od přípravy po údržbu .

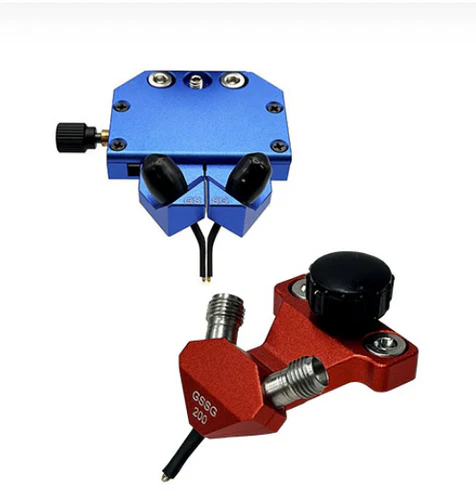

1. Porozumění úloze kalibračních souprav sondy

Kalibrační soupravy sondy se skládají z norem s přesností (E . g ., krátké, otevřené, zatížení, přes standardy a přenosové řádky) navržené tak, aby charakterizovaly a korigovaly chyby v testovacích systémech založených na sondě . Tyto chyby zahrnují:



Chyby odrazu: Způsobené neshodami impedance v sondách, kabelech nebo konektorech .

Chyby přenosu: Útlum nebo fázové posuny v dráze signálu .

Chyby související s kontaktem: Špatný elektrický kontakt mezi sondami a Duts nebo kalibračními standardy .



Měřením těchto známých standardů testovací systémy (E . g ., vektorové síťové analyzátory, VNAS) vypočítají chybový model, který se pak používá k opravě následných měření DUT .

2. Položení základny pro přesnou kalibraci

2.1 Řízení testovacího prostředí

Teplota a vlhkost: Proveďte kalibraci ve stabilním prostředí (obvykle 23 stupňů ± 2 stupňů s relativní vlhkostí 45–55%) . Kolísání teploty způsobuje expanzi nebo kontrakci materiálu, což mění elektrické vlastnosti sond a standardů .

Čistota: Práce v oblasti bez prachu . Nečistoty (prach, oleje, zbytky toku) na špičkách sondy nebo kalibrační standardy degradují kvalitu elektrického kontaktu a zavádějí šum měření .

2.2 Inspekční zařízení

Sondy: Zkontrolujte fyzické poškození (e . g ., ohnuté tipy, opotřebované kontakty) nebo kontaminace . jemně čisté špičky pomocí komprimovaného vzduchu nebo utěrky bez child.

Kabely a konektory: Zkontrolujte koaxiální kabely pro zlom nebo poškození; Zajistěte, aby konektory byly čisté a správně spářeny, aby se zabránilo ztrátě signálu .

Kalibrační soupravy: Ověřte, že standardy jsou nepoškozené (e . g ., žádné škrábance na zatížení, žádné ohnuté kolíky v normách) .

2.3 Nastavení systému

Napájení na VNA a testovací systém nejméně 30 minut před kalibrací, aby se komponenty dosáhly tepelné stability .

Připojte sondy k VNA pomocí kabelů a zajistěte napjaté (ale nikoli nadměrné) připojení, abyste zabránili úniku signálu .

3. Výběr vhodné kalibrační metody

Kalibrační soupravy sondy podporují více metod, vybraných na základě frekvenčního rozsahu, typu sondy (E . g ., GSG, SG) a geometrie Dut:



Metoda	Klíčové standardy	Frekvenční rozsah	Ideální aplikace
Solt	Krátké, otevřené, načtení, přes	DC - 18 GHz	Koaxiální sondy, rovinné struktury (PCB)
Trl	Thru, reflexe, linie	10 GHz - 1110 GHz	Vysokofrekvenční, nekoaxiální struktury (E . g ., vlnové, mikroprips)
LRM	Řádek, odrážet, zápas	1 GHz - 40 GHz	Vyvážené sondy, asymetrické struktury

4. Podrobné kroky kalibrace

4.1 Standardy kalibrace montáže

Zajistěte substrát kalibrační soupravy (E . g ., Alumina, Quartz) na stabilní pracovní stůl a zarovnejte jej s posilovačem sondy . Zajistěte, aby substrát byl plochý, aby se zabránilo nesprávnosti sondy . .

4.2 Polohovací sondy správně

Pomocí mikroskopu zarovnejte tipy sondy s podložkami kalibračních standardů (E . g ., krátké podložky, otevřené podložky) .

Naneste lehký, jednotný tlak, abyste zajistili dobrý elektrický kontakt bez poškození standardů nebo sond . Nadměrný tlak deformuje podložky, zatímco nedostatečný tlak způsobuje přerušované připojení .

4.3 Provedení kalibrace přes VNA

Spusťte kalibrační software VNA a vyberte zvolenou metodu (E . G ., solt) .

Postupujte podle pokynů a měření každé standardy postupně:

Krátký: Teoreticky dokonalý krátký (0 Ω) pro charakterizaci odrazů na špičce sondy .

OTEVŘENO: Struktura s nekonečnou impedancí (e . g ., vzduchová mezera) pro měření lemocích polí .

Zatížení: Zatížení 50 Ω pro kalibraci pro ztrátu signálu .

Přes: Přímé spojení mezi páry sondy s kalibrací přenosových cest .

VNA počítá chybové termíny (E . G ., sledování odrazů, sledování přenosu, izolace) a ukládá je pro korekci v reálném čase .

5. Běžné chyby, kterým je třeba se vyhnout

Zanedbávání faktorů prostředí: Kalibrace ve špatně větracích nebo vysokoteplotních prostředích způsobuje tepelný drift .

Špinavé standardy nebo sondy: Kontaminanty působí jako parazitické rezistory/kondenzátory, deformující výsledky .

Nadměrný tlak sondy: Poškození sonda Tipy a standardní podložky, což vede k trvalým chybám .

Závěr

Správné použití kalibračních sad sond je zásadní pro spolehlivé elektronické testování. Dodržováním přísných protokolů přípravy, výběrem vhodných metod, prováděním přesných kalibračních kroků a udržováním standardů inženýři zajišťují, že měření přesně odrážejí charakteristiky DUT, což je kritické pro návrh vysoce výkonných RF, mikrovlnných a milimetrových vlnových zařízení.
