Jaké jsou rozdíly mezi polohadnými a polopřádnými kabely?



Porovnání polovičných a polopřátečných kabelů

Jak polostavitelné, tak polopřídní kabely se široce používají ve vysokofrekvenčních a nízkofrekvenčních komunikačních scénářích, ale výrazně se liší ve struktuře, flexibilitě, výkonu a aplikačních scénářích. Níže je uvedeno podrobné srovnání:



1. Strukturální design

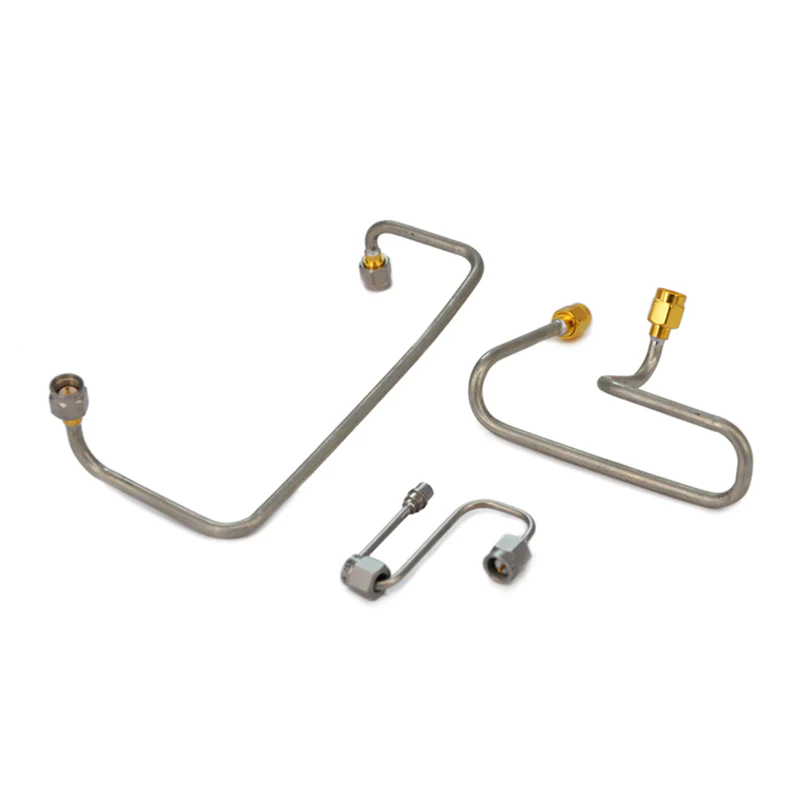

Polotuhé kabely
Vnější vodič je vyroben z pevného, nezadaného materiálu (obvykle měď) s pevným průměrem; Vnitřní vodič je centrálně podporován dielektrickým materiálem (např. PTFE).
Po vytvoření si udržuje pevný tvar a nelze jej snadno ohnout nebo přetvořit bez specializovaných nástrojů.

Poloplné kabely
Vnější vodič má pletenou strukturu, s celou pletenou vrstvou konzervovanou, takže je deformovatelnější než pevný vnější vodič polotuhých kabelů. Vnitřní vodič je také podporován dielektrickým materiálem, ale pletená struktura umožňuje opakované ohýbání a tvarování ručně nebo jednoduchými nástroji.



2. Porovnání flexibility

Polotuhé kabely
Mají vysokou rigiditu, zachovávají si svůj tvar po vytvoření a vykazují silnou odolnost vůči ohýbání. Nunění ohýbání bez profesionálních nástrojů může poškodit vnější vodič, což vede k degradaci výkonu.

Poloplné kabely
Nabízejí mírnou flexibilitu a umožňují opakované ohýbání, navinutí nebo směrování kolem překážek bez trvalého poškození. Jejich flexibilita leží mezi tuhými a plně flexibilními kabely.



3. Parametry elektrického výkonu

Parametr	Polotuhé kabely	Poloplné kabely
Stabilita impedance	Vynikající - pevná geometrie zajišťuje konzistentní impedanci napříč všemi frekvencemi.	Dobré, ale nižší než polotuhé - pletené vnější vodiče mohou způsobit mírné fluktuace impedance při extrémně vysokých frekvencích.
Ztráta	Nízká ztráta vložení, zejména v mikrovlnných pásech (až 100+ GHz), kvůli hladkému povrchu pevného vnějšího vodiče.	Vyšší ztráta vložení než polohajá, zejména při vysokých frekvencích, v důsledku malých mezer a povrchových nepravidelností v pleteném vnějším vodiči.
Efektivita stínění	Vynikající (obvykle> 100 dB). Pevný vnější vodič účinně blokuje EMI a RFI.	Dobré (obvykle 80 dB), ale nižší než polostavené. Mezery v pleteném vodiči mohou způsobit menší únik EMI.
Kapacita manipulace s výkonem	Vyšší - pevné vodiče mají účinné rozptyl tepla, vhodné pro scénáře vysoce výkonných.	Nižší - špatná tepelná vodivost pletených vodičů omezuje kapacitu výkonu.



4. scénáře aplikací

Polotuhé kabely
Vhodné pro vysokofrekvenční, vysoce přesné scénáře vyžadující přísnou stabilitu a nízkou ztrátu, jako například:

Letecké a obranné systémy (radar, satelitní komunikace);

Mikrovlnné testovací zařízení (analyzátory sítě vektoru, generátory signálu);

Zdravotnické prostředky (MRI stroje, mikrovlnné terapeutické systémy);

Trvalé instalace s pevnými délkami (např. Podavače antény základní stanice).

Poloplné kabely
Vhodné pro scénáře vyžadující mírnou flexibilitu s dobrým výkonem, například:

Přenosná nastavení testu (např. Propojení mezi nástroji a Duts);

Vnitřní RF systémy (WiFi směrovače, posilovače buněčného signálu);

Scénáře vyžadující příležitostnou rekonfiguraci (např. Vývoj laboratorního prototypu);

Vnitřní připojení v RF Switch Matrices.

Shrnutí

Pologidní kabely vynikají ve vysoce výkonných scénářích s pevným instalací, které nabízejí vynikající stabilitu a nízkou ztrátu. Na druhé straně jsou polopřátelské kabely výhodnější ve scénářích, které vyžadují mírnou flexibilitu s dobrým výkonem, vyvážením funkčnosti a použitelnosti.



Doplňkové poznámky: rozdíly v nákladech a údržbě

Polotuhé kabely:
Vyšší výrobní náklady v důsledku pevného měděného vnějšího vodiče a potřeby specializovaných nástrojů pro tvorbu. Instalace a údržba jsou složitější (vyžadují profesionální operátory). Jejich stabilní výkon, odolnost vůči stárnutí a opotřebení však vede k nižším dlouhodobým nákladům, díky čemuž jsou vhodné pro scénáře s přísnými požadavky na spolehlivost.

Poloplné kabely:
Nižší náklady způsobené jednoduššími výrobními procesy u spletených vnějších vodičů a není třeba specializovaných nástrojů pro formování. Jejich manuální ohýstitelnost navíc snižuje náklady na údržbu a rekonfiguraci, což je činí ideální pro scénáře vyžadující časté úpravy nebo s rozpočtovým omezením.



Prodloužení: Stručné srovnání s plně flexibilními kabely

Abychom lépe porozuměli polohování „poloprysných“, je užitečné krátké srovnání s plně flexibilními kabely:
Plně flexibilní kabely mají vnější vodiče obvykle spletené z jemných měděných pramenů (s malým nebo žádným nápojním), což nabízí extrémní flexibilitu pro ohýbání nebo dokonce uzlnění. Jejich elektrický výkon (např. Impedanční stabilita, účinnost stínění) je však nižší než částečně flexibilní kabely, které vyhovují krátkodobém, nízkofrekvenční aplikace s vysokou flexibilitou (např. Dráty sluchátek, interní připojení v malých zařízeních).
Polopřirozené kabely narušují rovnováhu mezi flexibilitou a výkonem, vyplňují mezeru mezi polohadným (vysoce výkonným, ale nevyhovovatelným) a plně flexibilní (vysoká flexibilita, ale slabší výkon).
