Jaký je rozdíl mezi anténami Yagi a antény log-periodic?

Yagi antény (antény Yagi-Uda) a log-periodické antény jsou směrové, antény koncového ohně, ale výrazně se liší v návrhu, výkonu a aplikacích kvůli jejich odlišným provozním principům . níže je podrobné srovnání napříč klíčovými rozměry:



1. Strukturální design

Yagi antény

Sestává z ařízený prvek(aktivní radiátor připojený k krmivy), jedenreflektor(delší než řízený prvek) a násobekředitelé(kratší než řízený prvek) .

Prvky jsou uspořádány v přímé linii, s reflektorem za řízeným prvkem a režiséry vpředu .

Obvykle má malý počet prvků (E . g ., 1 Reflektor + 1 řízený prvek + 3 - 10 režisérů), díky čemuž je struktura kompaktní .

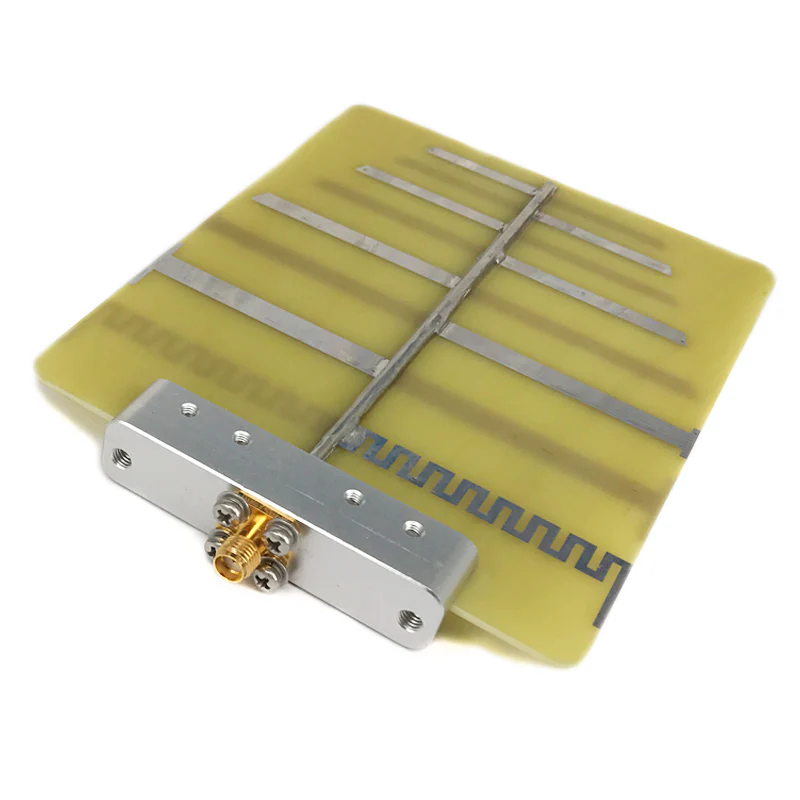

Log-periodické antény

Skládá se ze sérieDipólové prvky(振子) s postupně rostoucími délkami uspořádanými podél centrálního rozmachu nebo krmivy .

Délky a mezery prvku následují alog-periodický vztah: Poměr délek a vzdáleností po sobě jdoucích prvků je konstantní (E . G ., τ= ln ln +1=dn dn +1, kde τ τ +1, kde+1, kde +1, kde<1).

K dosažení široké šířky pásma vyžaduje více prvků (často 10 - 30+), což má za následek delší, složitější strukturu .



2. Provozní princip

Yagi antény

Rezonanční design: Každý prvek (reflektor, řízený prvek, režiséři) je naladěn na specifickou frekvenci (rezonanční na cílové vlnové délce) . Reflektor a režiséři interagují s řízeným prvkem, aby zaostřili záření v jednom směru (směrem k režisérům) .

Záření je zvýšeno konstruktivním rušením vpřed (směrem k režisérům) a destruktivním rušením v opačném směru (blokováno reflektorem) .

Log-periodické antény

Nerezonantní design: Žádný jediný prvek není nalazen na specifickou frekvenci . Místo toho, při jakékoli dané frekvenci, pouze podskupina prvků (ty, jejichž délka je ~ λ/2 pro tuto frekvenci) aktivně přispívá k záření .

Poměr log-periodického τ zajišťuje, že výkon antény se pravidelně opakuje na logaritmické frekvenční stupnici, což umožňuje konzistentní provoz napříč širokým pásem .



3. šířka pásma

Toto jenejdůležitější rozdíl:

Yagi antény: Úzká šířka pásma (obvykle 10–20% středové frekvence) . Výkon se rychle zmenší mimo tento rozsah, protože rezonanční prvky jsou optimalizovány pouze pro specifickou vlnovou délku .

Log-periodické antény: Ultra široká šířka pásma (často pokrývající více oktáv, e . g ., 1:10 nebo širší frekvenční poměry) . udržují stabilní výkon v celé své kapele kvůli uspořádání log-periodických prvků, které se přizpůsobují .



4. zisk

Yagi antény: Vysoký zisk v rámci jejich úzké šířky pásma (obvykle 5–15 dbi) . Zisk se zvyšuje s počtem ředitelů (více režisérů=vyšší zisk, ale užší šířka pásma) .

Log-periodické antény: Mírný, ale stabilní zisk napříč jejich širokým pásem (obvykle 3–10 dbi) . zisk se liší podle frekvence, takže je spolehlivé pro vícepásmové aplikace .



5. směrovost

Oba jsouSměrové (koncové palbové) antény, vyzařující většinu energie v jednom primárním směru:

Yagi antény: Velmi ostrá směrnost s úzkým hlavním lalokem (nízká šířka paprsků) a nízko bočními laloky, díky čemuž jsou vysoce zaostřeny .

Log-periodické antény: Mírná směrnost s mírně širším hlavním lalokem než Yagis, ale tato šířka paprsku zůstává stabilní napříč jejich širokým frekvenčním rozsahem .



6. aplikace

Klíčové rozlišení v šířce pásma řídí jejich případy použití:

Yagi antény: Ideální proÚzké pásmo, pevné-frekvenční aplikacekde je upřednostňována vysoký zisk a ostrá směrovost, například:

TV/Radio Broadcasting Reception (E . G ., UHF/VHF TV AntENNAS) .

Point-to-Point Communication (E . g ., mikrovlnné odkazy pro venkovský internet) .

Amatérské rádio (HF/VHF pásma) a radarové systémy .

Log-periodické antény: Preferováno proširokopásmové aplikacevyžadující pokrytí přes více frekvencí, například:

Komunikační systémy (vojenské, pohotovostní služby), které potřebují pracovat na různých frekvencích .

Testování EMC (elektromagnetická kompatibilita) (pro detekci rušení napříč širokými pásy) .

Krátká vlna na mikrovlnné přijímače/vysílače (E . G ., Spectrum Analyzers, Radio Astronomy) .



Souhrnná tabulka

Charakteristický	Yagi anténa	Log-periodická anténa
Struktura	Řízený prvek + 1 Reflektor + málo režisérů	Série škálovaných dipólů (poměr log-periodic)
Šířka pásma	Úzký (10–20% středové frekvence)	Široký (více oktáv, e . g ., 1:10)
Získat	Vysoká (5–15 dbi), ale závislá na frekvenci	Mírný (3–10 dbi) a stabilní napříč pásmem
Směrnost	Ostrý (úzký hlavní lalok, nízko boční laloky)	Mírný (širší hlavní lalok, stabilní nad pásem)
Provozní princip	Rezonanční (naladěno na konkrétní vlnovou délku)	Nerezonanční (přizpůsobuje se různým vlnovým délkám)
Typické aplikace	Pevné frekvenční televize, odkazy na point-to-point	Širokopásmová komunikace, testování EMC



Stručně řečeno, Yagis Excel v úzkopásmových, vysoce ziskových scénářích, zatímco log-periodické antény jsou nezbytné pro širokopásmovou flexibilitu .
