Rozdíly mezi použitím pin diody k ovládacímu napětí a pomocí rozhraní PIN D-sub 9- pro ovládání RF mechanického přepínače
Leave a message
Rozdíly mezi použitím pin diody pro řízení napětí a pomocí rozhraní PIN d-sub 9- pro ovládání mechanického přepínače RF se odrážejí ve více aspektech, včetně pracovních principů, ukazatelů výkonu a praktických aplikací . Zde je podrobná analýza:
1. Pracovní principy
Ovládání diody pin:
Dioda pin je polovodičová zařízení se strukturou kolíku . moduluje přenos RF signálů změnou vodivosti vnitřní (i) vrstvy přes napětí DC .
Vpřed zkreslení: Snižuje odpor vrstvy I, což umožňuje projít signály RF s minimální ztrátou .
Reverzní zkreslení: Rozšiřuje oblast vyčerpání a blokuje RF signály .
Tento elektronický přepínač je pevným zařízením a dosahuje rychlosti přepínání z nanosekund na mikrosekundy v závislosti na úrovních napětí .

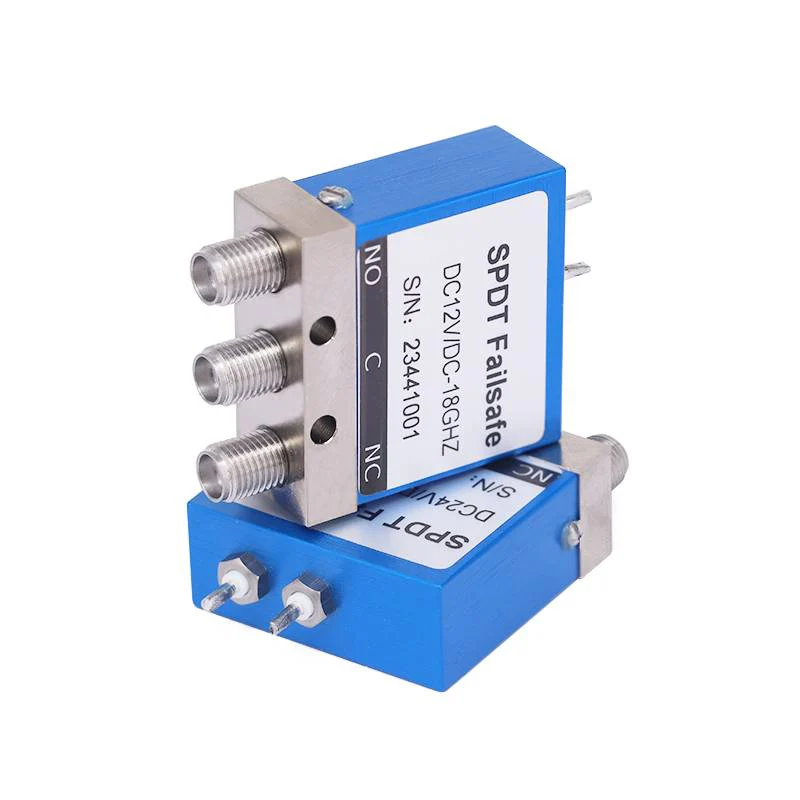

D-sub 9- Pin + Mechanický spínač:
Rozhraní D-sub 9-} (například konektor DE -9) obvykle přenáší digitální ovládací signály (E . G ., TTL LOGIC), aby řídila RF mechanický přepínač . Spínače {6} it {6} it. {6} it {6} {6 { (například relé nebo tranzistor) pro převod logických signálů s nízkým výkonem na mechanický pohyb .
2. indikátory výkonu
Rychlost přepínání
Diody pinů mají rychlost přepínání nanosekund na mikrosekundy, vhodné pro vysokofrekvenční aplikace, jako je 5G a radar;
V důsledku fyzického pohybu fungují mechanické spínače rychlostí milisekund a nejsou vhodné pro rychlé přepínání signálu .
Ztráta a izolace vložení
Diody: Ztráta vložení je obvykle 0 . 5–2 dB ve státě, v závislosti na frekvenci a zkreslení . Izolace je 20–60 dB v reverzní zkreslení, ale snižuje se při vysokých frekvencích . Nenenlinearita pin diodes může vytvářet harmonika.
D-sub 9- PIN + Mechanické spínače: Ztráta vložení je extrémně nízká (0 . 1–1 . 5 dB) na širokoúhlém pásmu . Izolace je vynikající (60–100 dB), což je pro vysoce výkonné nebo citlivé přijímače. Neexistuje žádné harmonické zkreslení kvůli čistě mechanickému provozu.
3. Kapacita manipulace s napájením
Diody pinů zvládnou až kilowatty energie v pulzních aplikacích (jako je radar) se správným tepelným řízením, ale jejich napájení spojité vlny (CW) je omezeno samohloubením .
Mechanické přepínače fungují dobře ve vysoce výkonných scénářích s kontinuální vlnou (jako jsou vysílací vysílače) s jmenovitým výkonem až desítek kilowattů .
4. Spolehlivost a životnost
Diody:
Nemají žádné pohyblivé části, mohou dosáhnout více než 10^9 operací a mají silnou odolnost proti vibracím .
Jsou náchylné k tepelnému napětí a jejich životnost závisí na pracovním cyklu a podmínkách chlazení .
Mechanické spínače:
Jejich životnost je omezená (10^5–10^6 operací) kvůli kontaktnímu opotřebení .
Jsou citlivé na fyzické šoky a vibrace, což snižuje jejich spolehlivost v drsném prostředí .
