Rozdíly a spojení mezi RF cirkulátory a RF izolátory

Princip provozu:

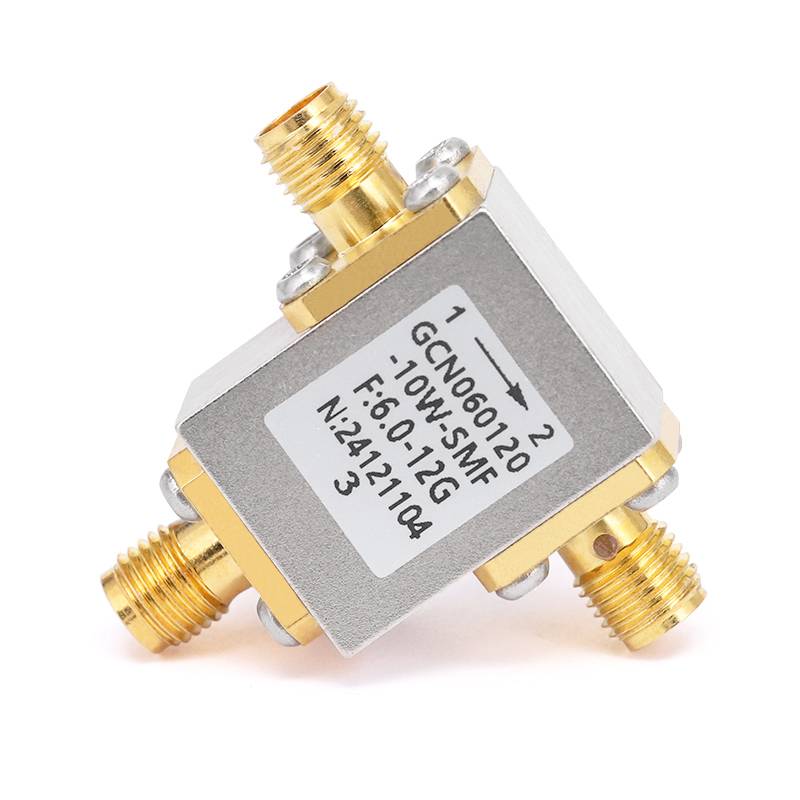

RF cirkulátor:

Cirkulátor je zařízení se třemi porty (nebo více), které řídí RF signály v konkrétním směru mezi porty . To zajišťuje, že signály proudí z jednoho portu do druhého v definovaném směru .

Cirkulátor pracuje založené na nelineárních účincích magnetických materiálů . Obvykle se skládá z rotujícího nelineárního materiálu spojeného s magnetickým polem . v trojnásobném cirkulátoru, signál z portu 1 přechází na portu 2, přechází na portu 3 a port 3 je signál port 1.}1.}

RF izolátor:

Izolátor je obvykle dvouport zařízení, které umožňuje proudění signálu z jednoho portu do druhého, zatímco blokuje jakýkoli signál v návratu do původního zdroje .

Podobně jako cirkulátor, izolátor používá pro svůj provoz magnetické materiály, ale má pouze dva porty . izolátor zabraňuje toku reverzního signálu a izoluje zdroj od jakýchkoli odrazených signálů, které by mohly způsobit poškození nebo rušení .



Klíčový provozní princip: Magnetické materiály

Obě zařízení pákaFeromagnetické materiály(E . g ., Ferrite) pod statickým magnetickým polem . indukuje magnetické pole magnetické polenereciprokální šířeníZ signálů RF, což znamená, že chování signálu se liší při cestování vpřed vs . dozadu . Tato nereciprocita umožňuje:

Cirkulátory pro směrování signálů postupně mezi porty .

Izolátory k potlačení reverzních signálů (vysoký útlum v opačném směru, nízká ztráta ve směru dopředu) .



Praktické aplikace: Případy použití v reálném světě

Cirkulátory:

V radarových systémech oddělují přenášené a přijímají signály (vysílač → anténa → přijímač bez rušení) .

V komunikačních sítích umožňují obousměrný tok signálu přes jeden kanál (E . G ., rozdělení signálů uplink/downlink) .

Izolátory:

Chraňte RF zesilovače blokováním odrážejícího napájení před nesprávným zatížením (E . g ., antény s různou impedancí) .

Stabilizujte oscilátory tím, že zabraňují tahání frekvence způsobené odrazy zatížení .



.
