Jak vybrat zesilovač s nízkým šumem (LNA)



Výběr zesilovače s nízkým šumem (LNA) je kritickým krokem při navrhování rádiové frekvence (RF)\/mikrovlnných systémů, jako jsou komunikační přijímače, radary, satelitní odkazy nebo senzory IoT. Tyto systémy musí při minimalizaci šumu zesílit slabé signály. Hlavním cílem je dosáhnout rovnováhy mezi klíčovými ukazateli výkonu a specifickými požadavky systému. Níže je uveden průvodce krok za krokem k výběru LNA, pokrývající klíčové parametry, úvahy o aplikacích a praktické provozní kroky.

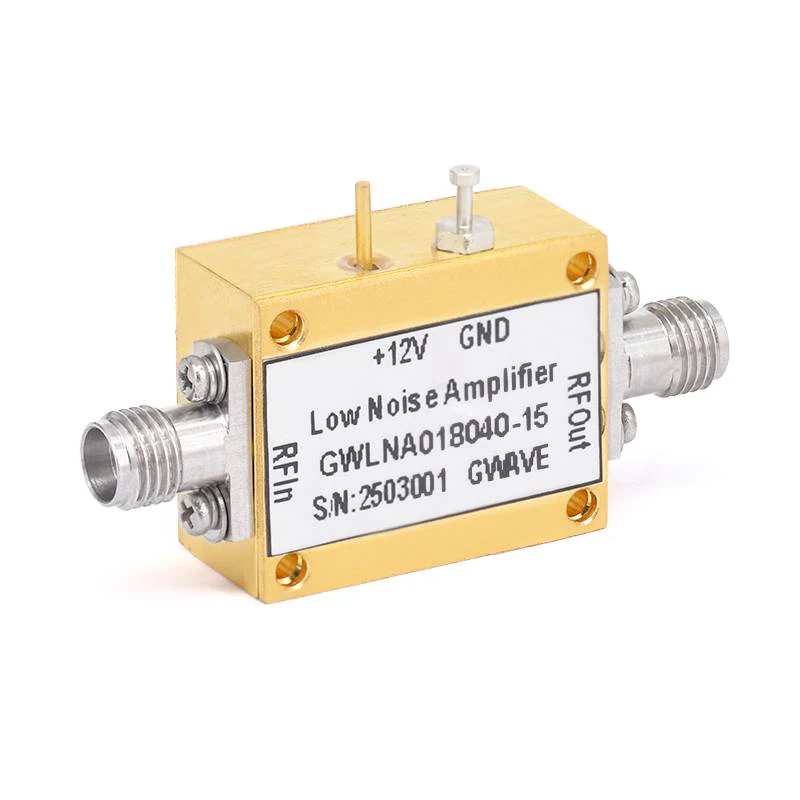

1. Základní principy LNA

LNA je první aktivní složka v řetězci přijímače, která je zodpovědná za zesílení slabých vstupních signálů (jako jsou ty z antény), přičemž zavádí nejmenší množství šumu. Jeho výkon přímo ovlivňuje celkovou citlivost systému. Výběr nevhodné LNA může snížit poměr signál-šum (SNR) a omezit schopnost přijímače detekovat malé signály.



2. indikátory klíčových parametrů

a) Hluk (NF): Měří rozsah, v jakém LNA zavádí šum do signálu, přičemž jednotka jsou decibely (DB). Vzorec výpočtu je poměr vstupního poměru signál-šum k výstupnímu poměru signál-šum. Je to nejkritičtější parametr LNA. Zavedena postava s nižším šumem znamená méně šumu, což je zásadní pro přijímače s vysokou citlivostí (jako je satelitní komunikace a astronomické vybavení rádia).



b) Získat: Definice: Poměr výstupního výkonu k vstupnímu výkonu v DB. Zesiluje slabé signály na úroveň použitelné v následujících fázích (jako jsou mixéry a ADC). Dostatečný zisk zajišťuje, že síla signálu je dostatečná k překonání šumu následných komponent. Nadměrně vysoký zisk však může způsobit nasycení následujících fází.



c) Frekvenční rozsah: Frekvenční interval, ve kterém LNA pracuje v rámci specifikovaného výkonu (šum, zisk, linearita) rozsahy. LNA musí pokrýt operační frekvenční pásmo systému.



d) Linearita: Měří schopnost odolat intermodulačnímu zkreslení (IMD) způsobené silnými interferenčními signály. Čím vyšší je IP3 (v DBM), tím lepší je linearita.



Kompresní bod 1db (P1DB): Vstupní výkon, když zisk LNA klesne o 1 dB, což odráží schopnost LNA zpracovávat velké signály bez zkreslení. Je to zásadní v prostředích se silným rušením (jako je městská RF prostředí). Špatná linearita může vést k zkreslení intermodulace, které maskuje slabé cílové signály.



e) Spotřeba energie: DC napájení potřebné pro to, aby LNA fungovala (v MW nebo W), obvykle exprimovaná napájecím napětím (VCC) a proudem (ICC). Je zásadní pro zařízení poháněná baterií (jako jsou senzory IoT a nositelná zařízení). Rovnováha musí být způsobena požadavky na spotřebu výkonu a spotřeby energie, aby se zabránilo příliš velkému nebo příliš malému.



3. Běžné chyby, kterým se při výběru LNA vyhnout

Ignorování impedance shody: Špatné porovnávání může vyrovnat výhody nízkého šumového postavy - zajistěte, aby byla LNA navržena pro 50 Ω, nebo přidejte externí odpovídající síť.

Zanedbávání linearity v silném interferenčním prostředí: LNA s nízkým šumem, ale špatný IP3 selže při silném rušení.

Prioritizace zisku nad hlukem: Vysoký zisk, pokud není odpovídá nízkému šumu, zesílí hluk zavedený samotnou LNA, což je plýtvání energie.



Vyhodnocením těchto parametrů v celém systému a jejich vyrovnání s požadavky na systémy si můžete vybrat optimální LNA, pokud jde o citlivost, spolehlivost a náklady.
