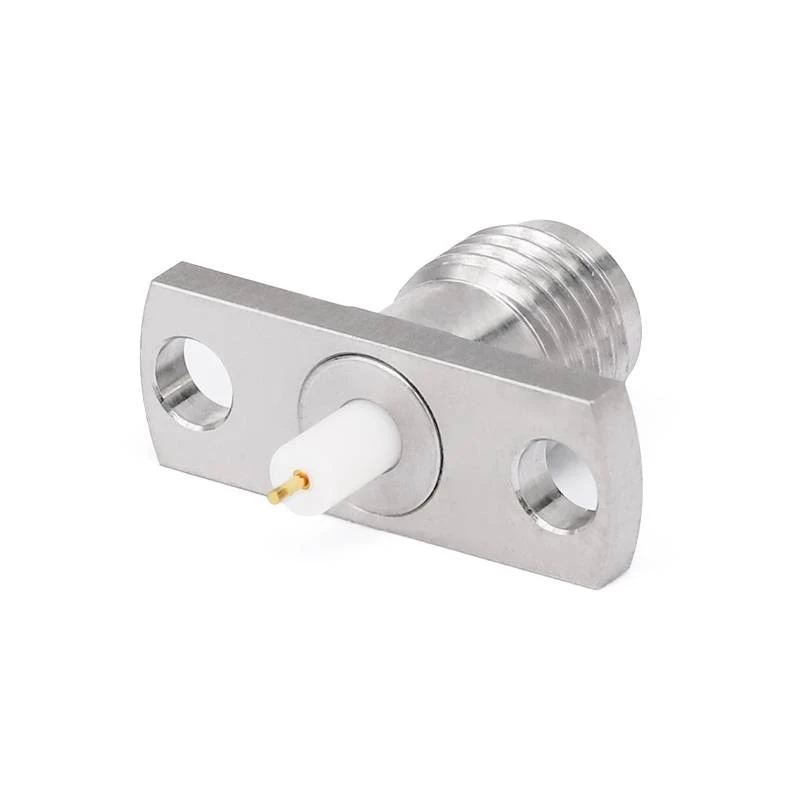

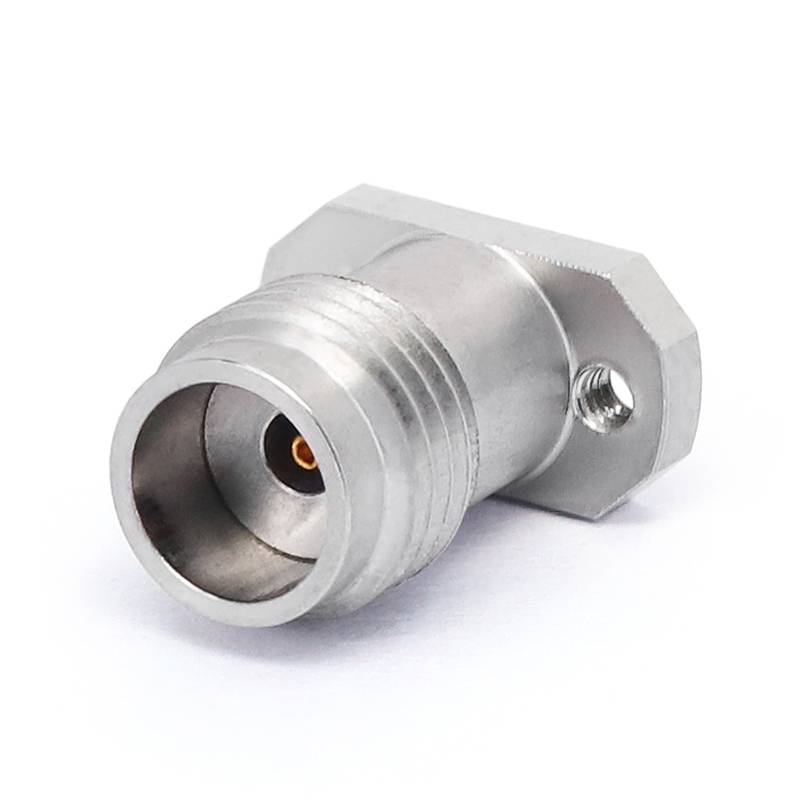

Konektory vyměnitelné pole
RF pole vyměnitelné koaxiální konektory jsou klíčové komponenty RF systémů . jsou speciálně navrženy pro instalaci a náhradu na místě . Není třeba pájet; Mohou být opraveny šrouby, což zjednodušuje proces údržby . I v drsných podmínkách, tyto konektory mohou pozoruhodně udržovat integritu signálu .
Popis
Úvod produktu
RF pole vyměnitelné koaxiální konektory jsou klíčové komponenty RF systémů . jsou speciálně navrženy pro instalaci a náhradu na místě . Není třeba pájet; they can be fixed with screws, which simplifies the maintenance process. Even in harsh conditions, these connectors can remarkably maintain signal integrity. In RF circuits, they enable the quick replacement of damaged components. Their reliable performance ensures the stable transmission of RF signals, with low signal loss and minimal interference. This design is easy to provozovat, snižovat složitost instalace .
Celkově zvyšují koaxiální konektory RF, které zvyšují flexibilitu a spolehlivost systému a snižují náklady na dlouhodobou údržbu . Typy portů konektoru zahrnují různé možnosti, jako je SMA, 2. 92 mm, 2 . 4MM, 1,85 mm, 1,0 mm, GPO (SMP) atd. A od dc k DC až DC.
Styl těla produktu

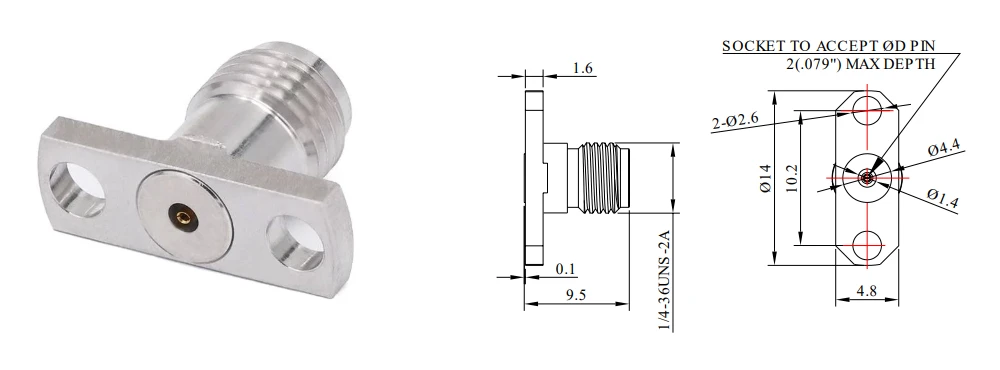

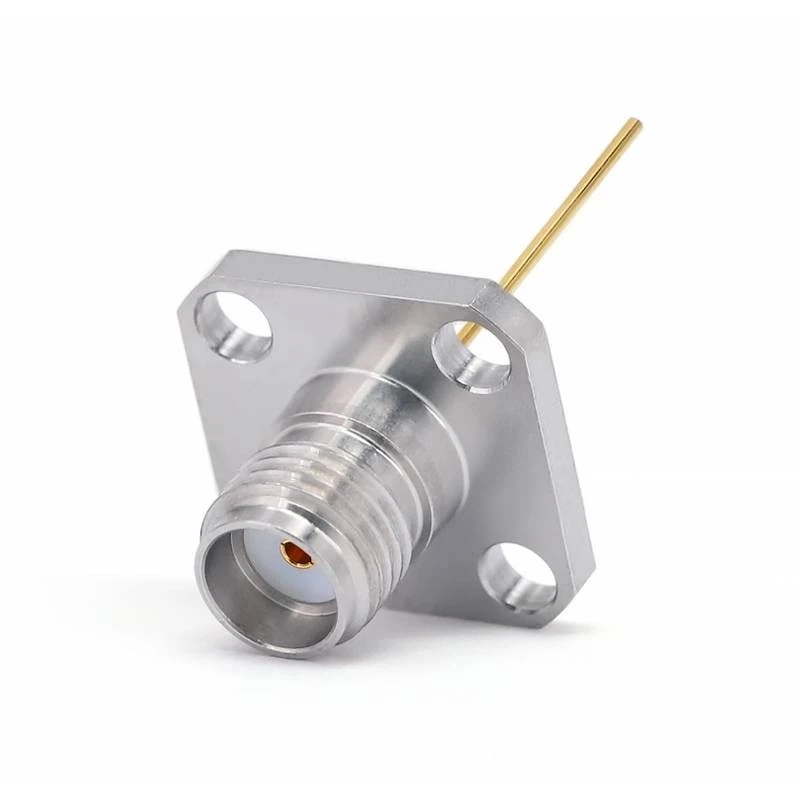

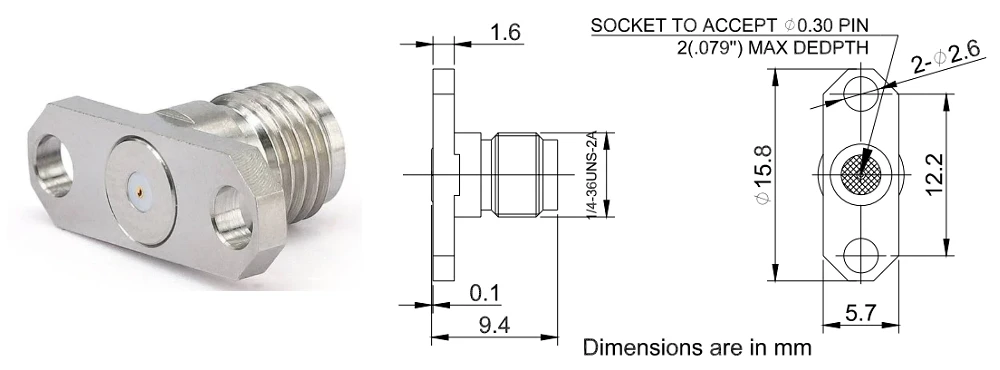

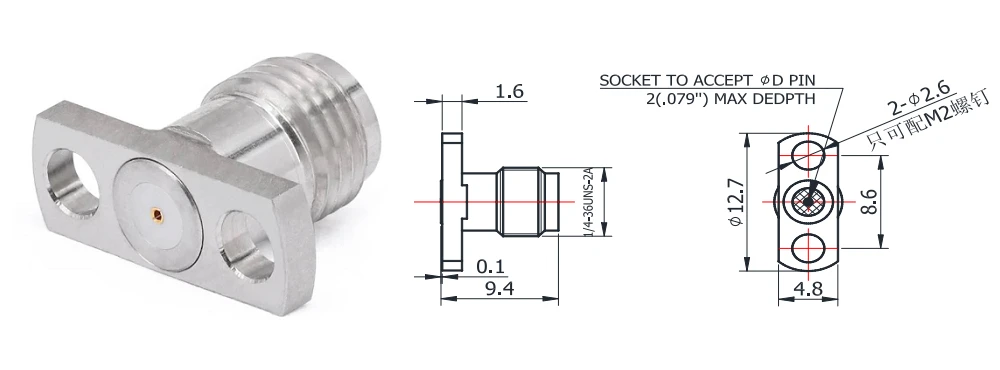

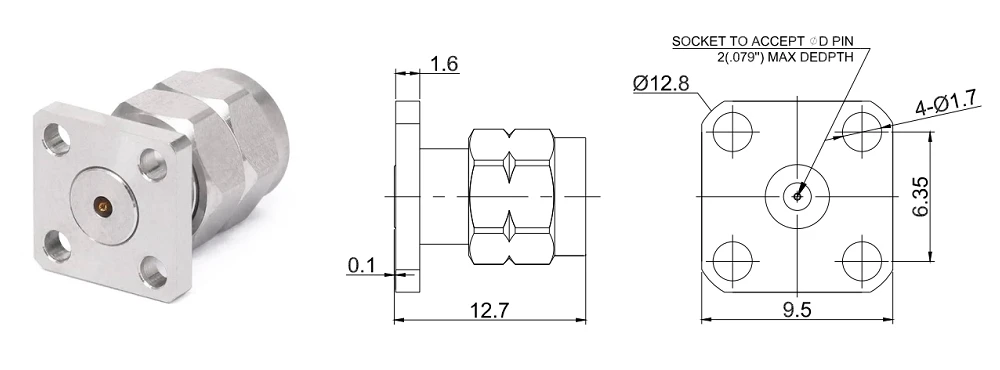

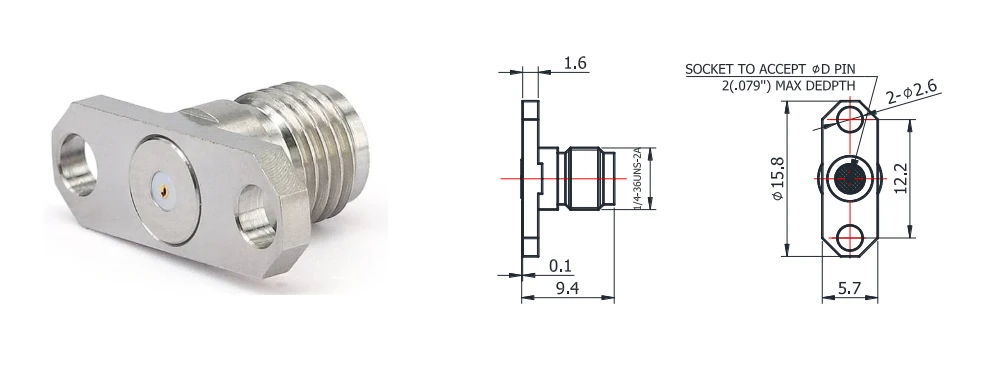

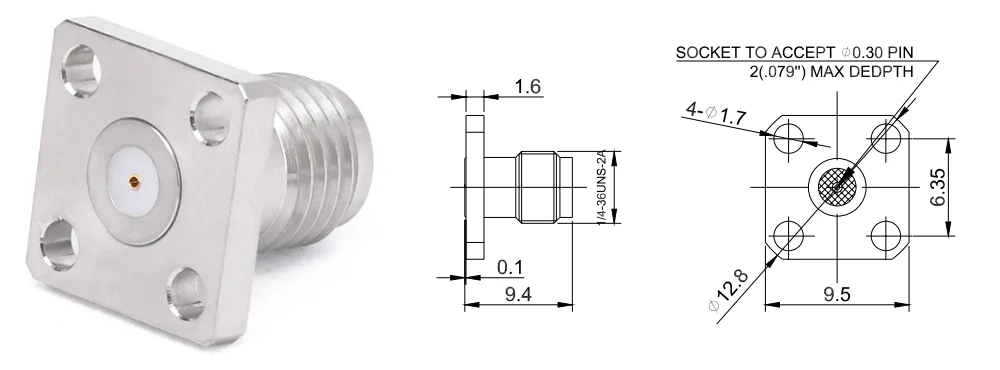

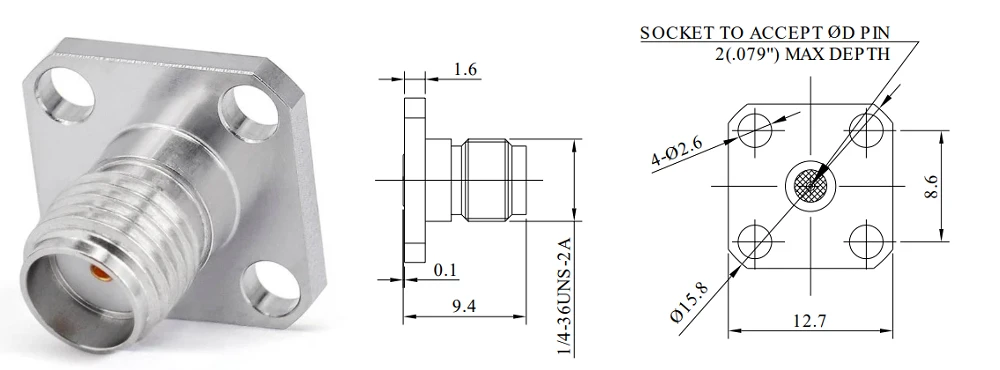

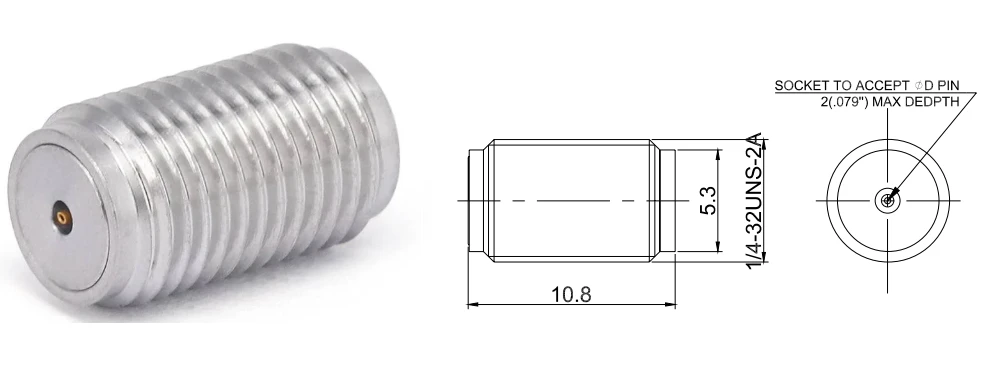

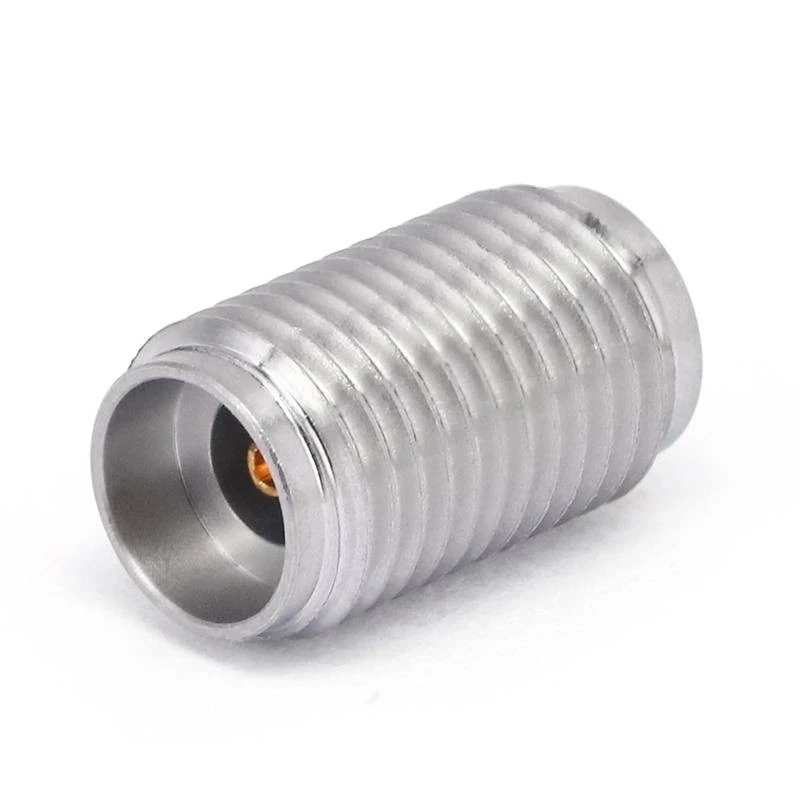

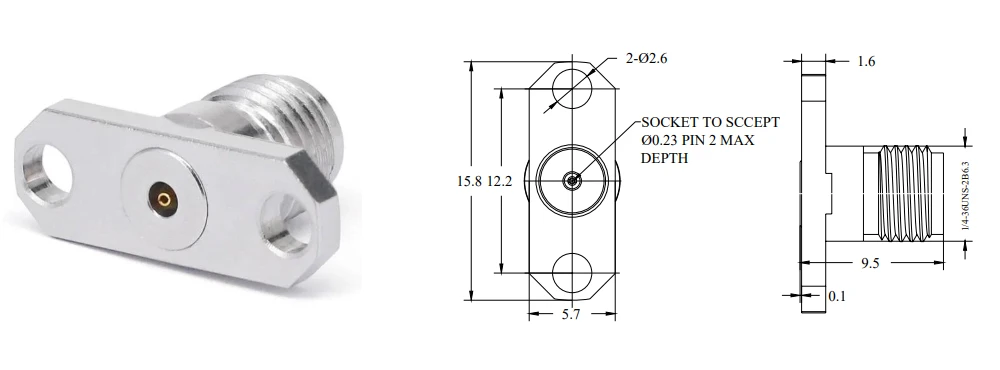

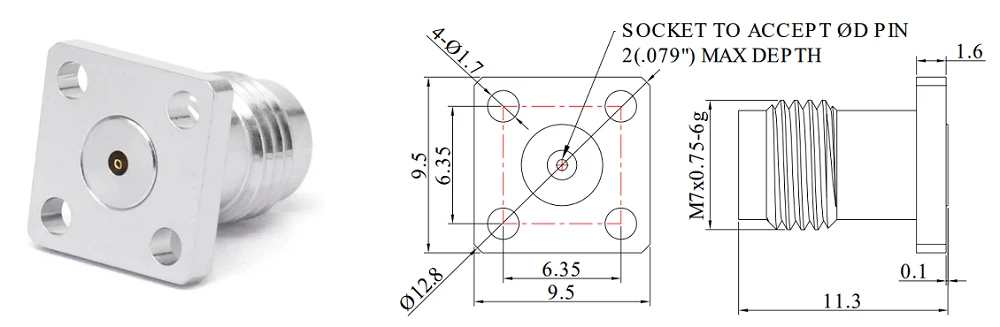

The Field replaceable coaxial connectors have four types of body forms, such as Straight, 4 Hole Flange, fully threaded embedded type, 2Hole Flange.This connectors has a Stainless Steel body and ensures an excellent microwave performance with low insertion loss and VSWR of 1.25. This connector is precisely manufactured to RF industries like military & space.
Aplikace produktu
Koaxiální konektory vyměnitelné RF se používají k připojení RF obvodů antén, RF modulů, filtrů, navigačních zařízení, radarových systémů atd.
FAQ
Data specifikace produktu
|
Konfigurace |
|
|
Typ konektoru |
SMA/2,92 mm/2,4 mm/1,85 mm/GPO |
|
Impedance konektoru |
50 ohmů |
|
Polarita konektoru |
Norma |
|
Metoda montáže konektoru |
Příruba příruby/ 2 díry/ příruba 4 díry |
|
Metoda připojení |
Kontakt |
|
Informace o materiálech |
|
|
Středový kontakt |
Cube Gold Ponesené |
|
Vnější kontakt |
Nerez |
|
Tělo |
Nerez |
|
Dielektrikum |
PEI/PTFE |
|
Údaje o životním prostředí |
|
|
Teplotní rozsah |
-55 stupeň na +165 stupeň |
|
2011/65/EU (ROHS) |
Kompatibilní |
Typ produktu
| Konektory vyměnitelné pole SMA |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

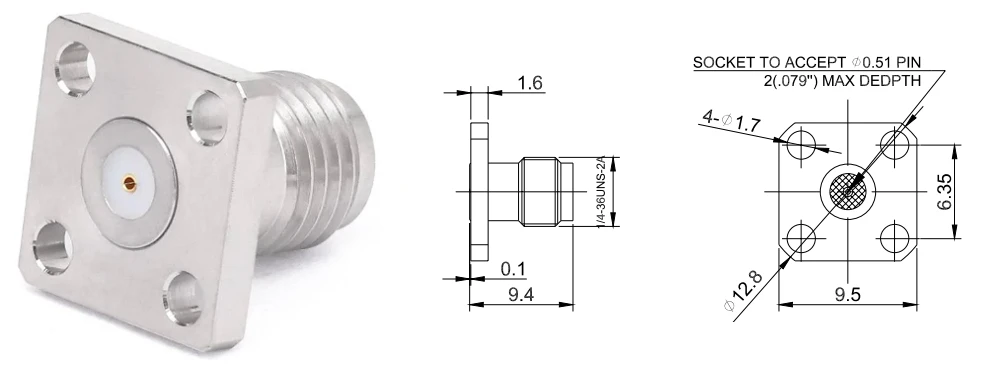

Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

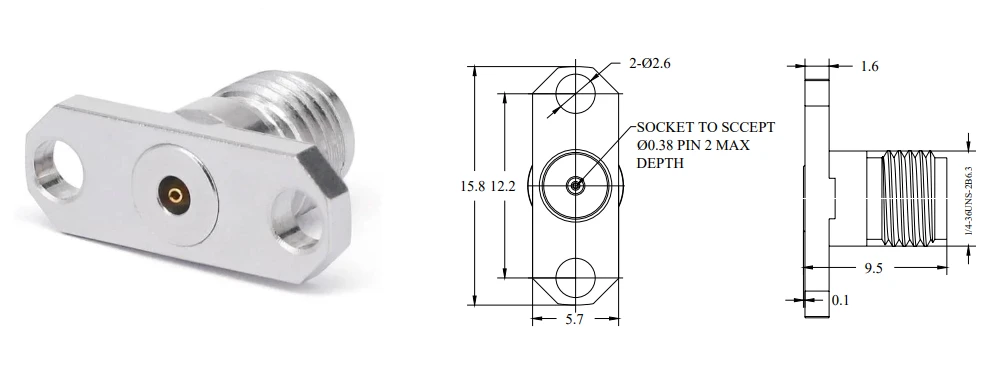

Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

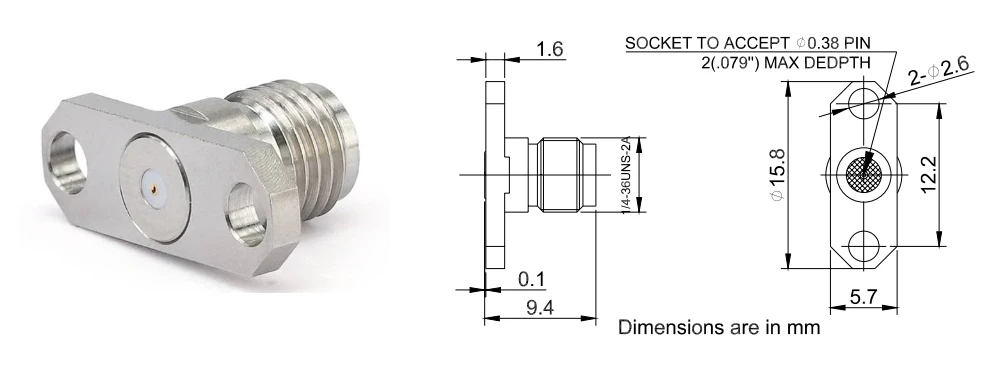

Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

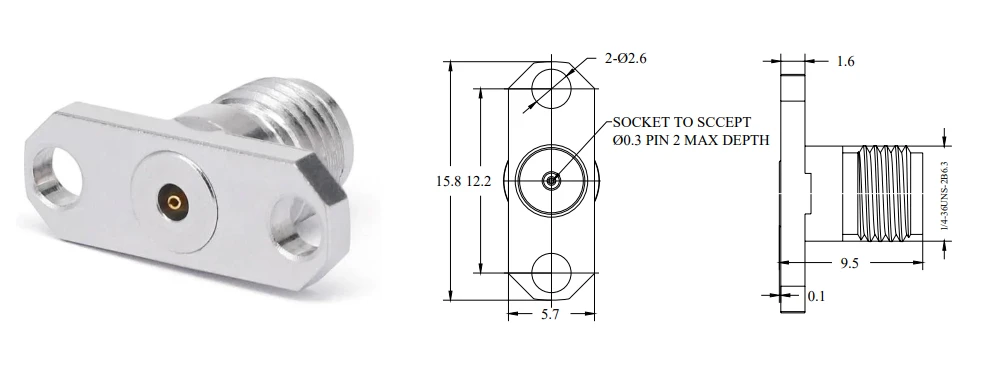

Fr 2- SMA-KFD0130 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0230 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

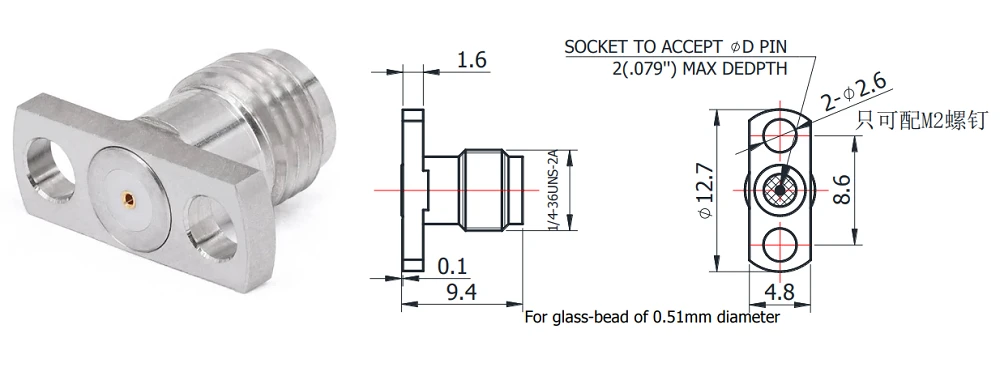

Fr 2- SMA-KFD0251 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0430 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0451 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0438 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0730 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
| 2,92mm pole vyměnitelné konektory |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

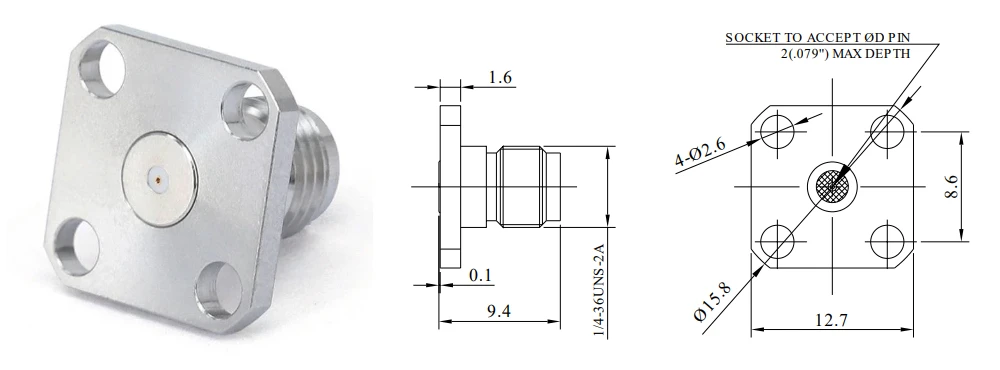

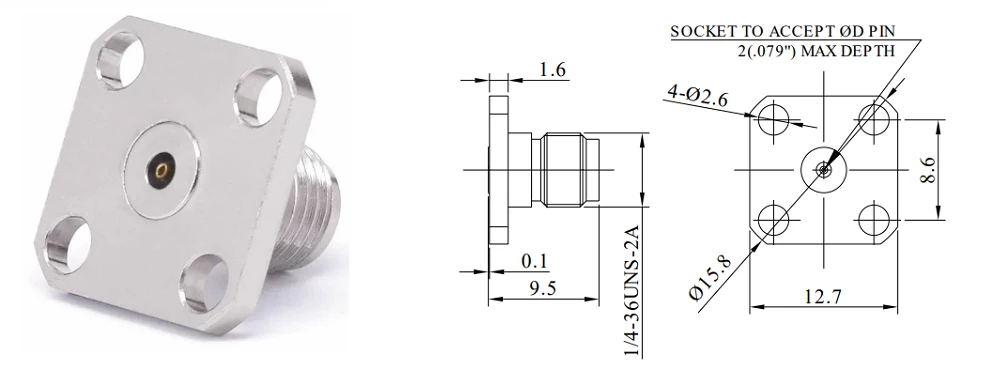

Fr 2-2.92- kfd0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0151 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- jfd0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0451 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0430 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92mm pole vyměnitelné konektory |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0523 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0530 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0551 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0538 |
DC - 40 GHz |
1.15 |
0,38 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- kfd0730 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92mm pole vyměnitelné konektory |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|

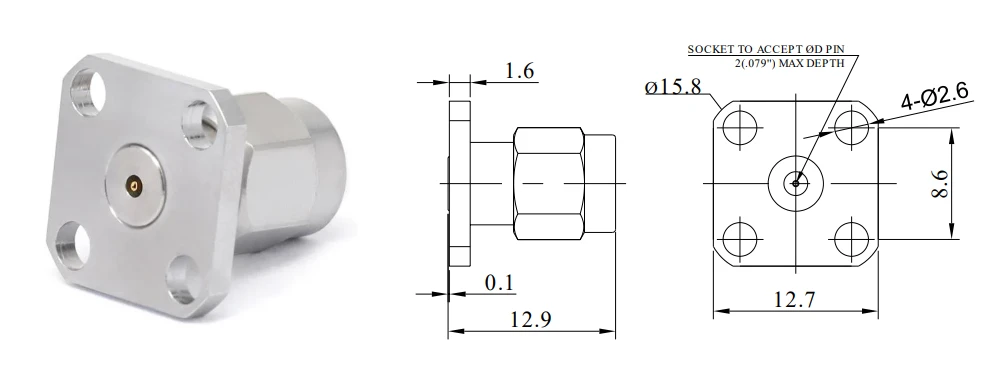

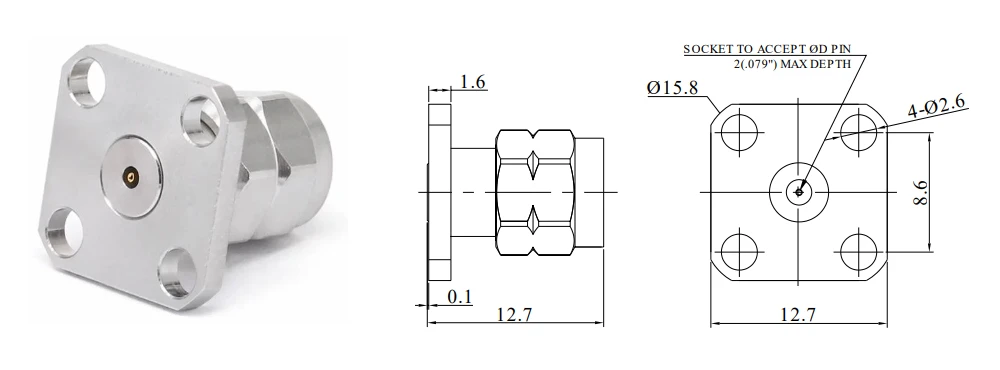

Fr 2-2.92- Kyd0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.92- Kyd0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
| 2,4 mm pole vyměnitelné konektory |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.4- kfd0130 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.4- jfd0230 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-2.4- jfd0130 |
DC - 50 GHz |
1.15 |
0,30 mm |
| 1,85mm pole vyměnitelné konektory |
|
SKU |
Frekvence |
VSWR |
Pin zápas |
|
Fr 2-1.85- kfd0230 |
DC - 67 GHz |
1.25 |
0,30 mm |
