Pracovní princip rohové antény

1. Základní struktura

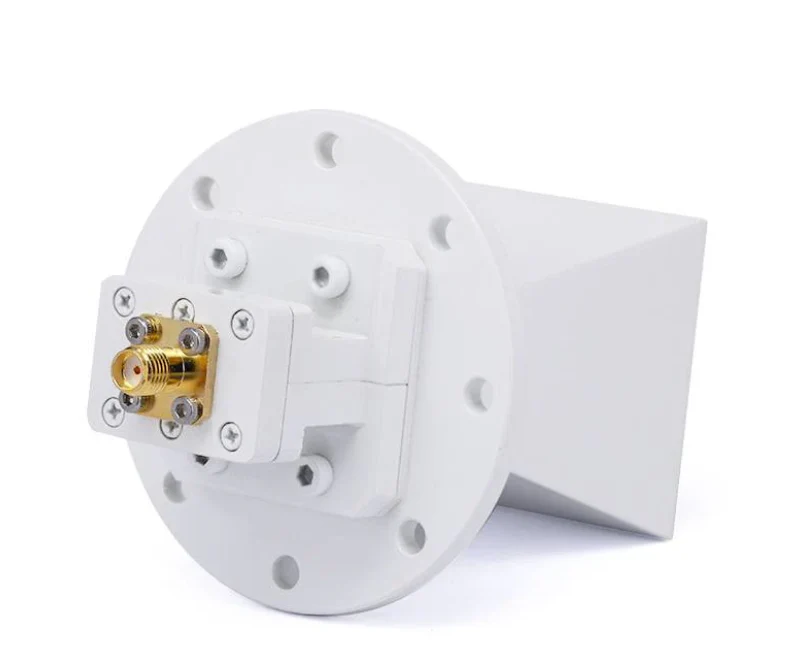

Hornská anténa obvykle sestává z vodivé struktury ve tvaru rohu, s širokým koncem směřujícím ven a úzký konec připojený ke zdroji krmiva . Tvar rohu může být obdélníkový, kruhový nebo jinými formami, v závislosti na požadavcích na návrh .

2. Pracovní princip

Pracovní princip rohové antény je založen na šíření a záření elektromagnetických vln pomocí vlnovodu:

Zdroj krmiva: Zdroj krmiva rohové antény je obvykle vlnovod nebo mikrovlnný přenosový potrubí, která dodává signál elektromagnetické vlny na úzký konec (nazývané „ústa roh“) rohu .

Funkce vlnovodu: Úzký konec rohu je obvykle připojen k vlnovodu, což je vodivá trubice, která efektivně vede vysokofrekvenční signály . vlnovod přenáší elektromagnetickou vlnu k otevření rohu .

Radiační proces: Když elektromagnetická vlna vstoupí na úzký konec rohu, začnou se elektrická a magnetická pole signálu rozšiřovat . Tvar rohu postupně transformuje příchozí elektromagnetickou vlnu na vyzařující vlny, které se šíří ve vesmíru .

Radiační vzor: Radiační vzorec rohové antény je relativně jednotný, s dobrou směrovostí . Signál vyzařuje z otvoru rohu, obvykle tvoří kónický paprsek .

3. Výhody

Vysoký zisk: Vzhledem ke své silné směrovosti může rohová anténa zaměřit signály a zvýšit zisk .

Široká šířka pásma: Rohová anténa má širokou frekvenční odezvu, takže je vhodná pro signály napříč více frekvenčními rozsahy .

Jednoduchá struktura: Rohová anténa má jednoduchý design, je snadno vyrobitelná a zvládne relativně vysoké úrovně výkonu .

4. Aplikace

Rohové antény jsou široce používány v:

Komunikace mikrovlnné a RF

Radarové systémy

Satelitní komunikace

Elektronické měřicí přístroje

Pozorování rádiové astronomie

Stručně řečeno, rohová anténa pracuje tak, že transformuje elektromagnetické vlny z vlnovodu na vyzařované vlny ve vesmíru, poskytuje vysoký zisk a silnou směrovost . Používá se v různých vysokofrekvenčních přenosových aplikacích signálu .
